El medidor de expansión restringida del concreto está diseñado para medir los cambios longitudinales de longitud de las probetas de concreto, incluida la expansión y la retracción por secado. El ensayo se realiza comparando la longitud medida de la probeta con una longitud de referencia establecida mediante la barra patrón.

Equipo de Ensayo de la Tasa de Expansión Restringida del Hormigón

Modelo: TD576-1

I. Descripción general del producto

El medidor de la tasa de retracción y expansión del concreto compensador de la retracción está diseñado de acuerdo con la norma GB 50119-2003, Código técnico para la aplicación de aditivos para concreto. Se utiliza principalmente para medir la tasa de expansión longitudinal y la tasa de retracción longitudinal por secado del concreto compensador de la retracción, lo que ayuda a determinar la dosificación adecuada de los agentes expansivos para concreto en aplicaciones de ingeniería. El instrumento se caracteriza por su fácil manejo y la comodidad de lectura de los resultados.

Normas de referencia: ASTM C878/C878M-22, ASTM C157/C157M-24e1

II. Especificaciones técnicas

Rango de medición: 350–360 mm

Longitud estándar de la varilla: 355 ± 0,02 mm

Rango del comparador de cuadrante: 0–10 mm; precisión: ± 0,001 mm

Dimensiones del molde para probetas: 100 × 100 × 400 mm

Dimensiones totales: 500 × 135 × 100 mm

Peso: Aproximadamente 17 kg

III. Estructura del producto

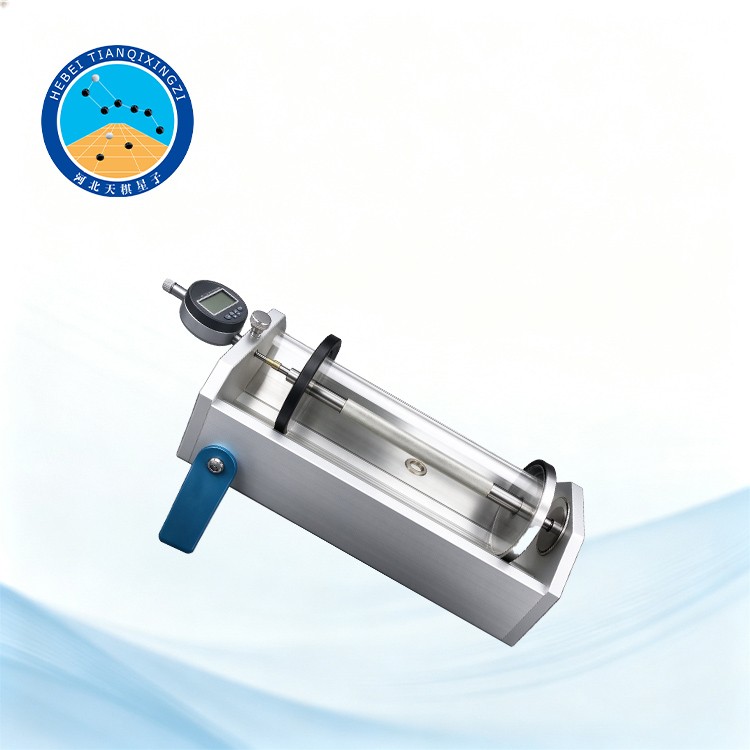

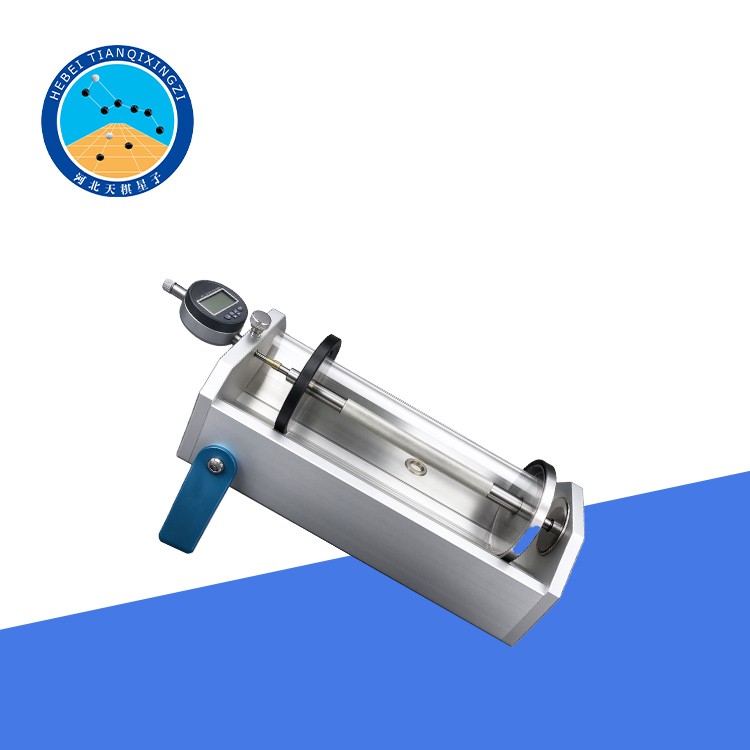

1. El instrumento consta de una base, patas de apoyo, una barra patrón, un indicador de carátula y otros componentes.

2. La base cuenta con una ranura en forma de V que proporciona un buen centrado y facilita la colocación de la probeta. Se utiliza para sostener la probeta y la barra patrón.

3. Las patas de apoyo tienen un diseño articulado. Cuando están desplegadas, permiten mantener el instrumento inclinado a 30° sobre una superficie plana. Cuando no se utilizan, pueden plegarse para facilitar el almacenamiento.

4. La barra patrón sirve como longitud de referencia del instrumento. Se utiliza para calibrar el instrumento y ajustar la posición del indicador de carátula.

IV. Procedimiento operativo

1. Tres horas antes de utilizar el instrumento, coloque el instrumento y la barra patrón en una sala de medición mantenida a una temperatura de 20 °C ± 2 °C. Despliegue las patas de apoyo.

2. Antes de realizar la medición, coloque la barra patrón junto con la placa de soporte en la ranura en forma de V para calibrar la longitud del instrumento. Afloje el tornillo de fijación del indicador de carátula y ajuste su posición hasta que la cara del extremo del palpador entre ligeramente en contacto con el extremo esférico de la barra patrón. Apriete el tornillo de fijación para asegurar el indicador de carátula. Ponga el indicador a cero y, a continuación, retire la barra patrón.

3. Coloque la probeta de hormigón de la misma manera que la varilla estándar.

4. La preparación, el curado, la medición y el cálculo de las probetas de hormigón pueden realizarse de conformidad con las cláusulas o los anexos pertinentes de la norma GB 50119-2003, Código técnico para la aplicación de aditivos para hormigón.

V. Precauciones

1. Coloque el instrumento sobre una mesa de trabajo nivelada y asegúrese de que esté firmemente apoyado.

2. Manipule la varilla patrón con cuidado. Evite dañar los extremos esféricos, así como doblar o deformar la varilla.

3. El indicador de cuadrante es un componente de precisión. Manipule la muestra con cuidado al colocarla en el instrumento o al retirarla de este, y evite golpear el vástago del indicador. Después de su uso, retire el indicador de cuadrante y guárdelo en su estuche protector. Compruebe periódicamente el nivel de la batería y sustitúyala por otra del mismo tipo si se producen lecturas incorrectas o si no es posible poner la pantalla a cero. Aplique aceite para instrumentos en el vástago del indicador.

4. Durante las pruebas, no toque directamente la varilla patrón con las manos. Sujétela por su funda exterior para evitar que el calor corporal afecte a la temperatura de la varilla.

5. Después de cada uso, aplique una pequeña cantidad de aceite lubricante en todas las superficies sin pintar y tome las medidas adecuadas para evitar la acumulación de polvo. Limpie el contacto de medición del bastidor móvil y el indicador de cuadrante; a continuación, aplique una pequeña cantidad de aceite para relojes. Durante las pruebas, asegúrese de que el contacto de medición del indicador de cuadrante toque la pieza de ensayo de forma lenta y suave. No empuje el vástago del indicador más allá de su rango máximo de medición ni lo someta a impactos bruscos, ya que esto podría afectar a la sensibilidad y a la vida útil del instrumento.

VI. Aplicaciones

El equipo de ensayo es adecuado para pruebas de laboratorio en hormigón con compensación de retracción y otras mezclas de hormigón que requieran evaluar la expansión y la retracción longitudinales.

Entre las aplicaciones típicas se incluyen:

Evaluación de aditivos expansivos para hormigón: medición de las características de expansión del hormigón que contiene agentes expansivos.

Ensayo de retracción por secado: seguimiento de las variaciones de longitud durante el secado y el curado del hormigón.

Diseño de mezclas de hormigón: Suministro de datos de ensayo para respaldar la selección y el ajuste de las dosificaciones de aditivos expansivos.

Investigación de materiales de construcción: Apoyo a la investigación sobre la estabilidad dimensional del hormigón y su comportamiento ante cambios de volumen.

Control de calidad y ensayos de laboratorio: Comparación de las características de cambio de longitud de diferentes mezclas de hormigón bajo condiciones de ensayo controladas.

VII. Características y ventajas del producto

1. Funcionamiento sencillo y práctico

El instrumento presenta una estructura mecánica simple y un indicador de cuadrante para medir cómodamente las variaciones en la longitud de la muestra.

2. Varilla de referencia para la calibración de longitud

La varilla estándar proporciona una longitud de referencia para la calibración del instrumento y ayuda a establecer un punto de partida uniforme para las mediciones.

3. Base de posicionamiento en forma de V

La ranura en forma de V facilita el posicionamiento de la muestra y ayuda a mantener una alineación constante durante la medición.

4. Patas de soporte ajustables

Las patas de soporte articuladas permiten inclinar el instrumento aproximadamente 30° durante su uso y plegarlas para un almacenamiento cómodo.

5. Adecuado para ensayos de estabilidad dimensional en laboratorio

El instrumento ofrece una solución práctica para medir la expansión longitudinal y la retracción por secado en probetas de hormigón, facilitando la realización de ensayos comparativos y la investigación de materiales de hormigón.
