El equipo de ensayo de deformación por retracción y expansión del hormigón mediante método sin contacto está diseñado para medir la retracción y la expansión del hormigón en edades tempranas. También puede utilizarse para determinar las deformaciones por retracción y expansión del hormigón en condiciones sin restricción. El instrumento utiliza sensores de desplazamiento por corrientes de Foucault para medir el movimiento de los marcadores integrados en el hormigón. Su procesador de alta precisión mide y procesa con exactitud los datos de deformación del hormigón en edades tempranas, lo que permite monitorizar de forma fiable los cambios dimensionales de las probetas a lo largo del tiempo.

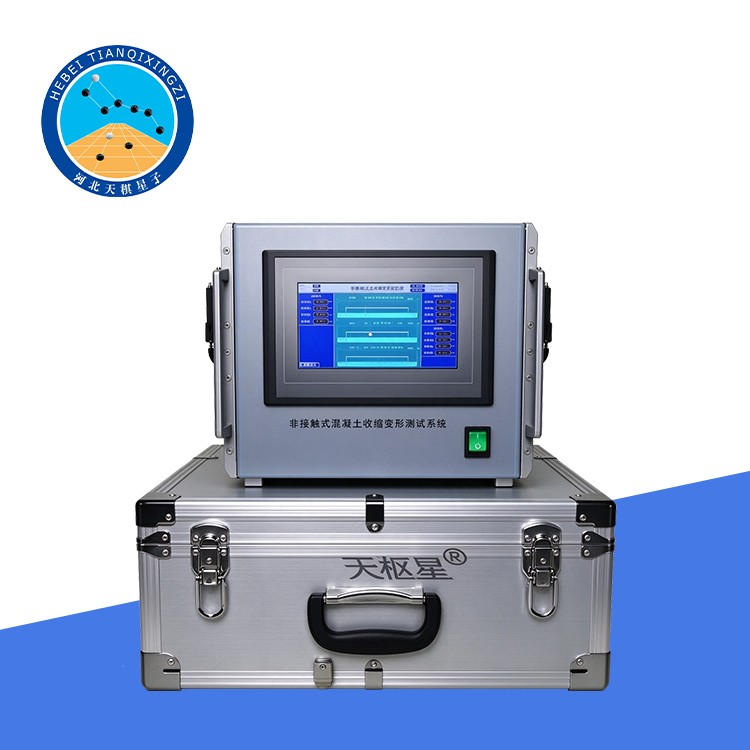

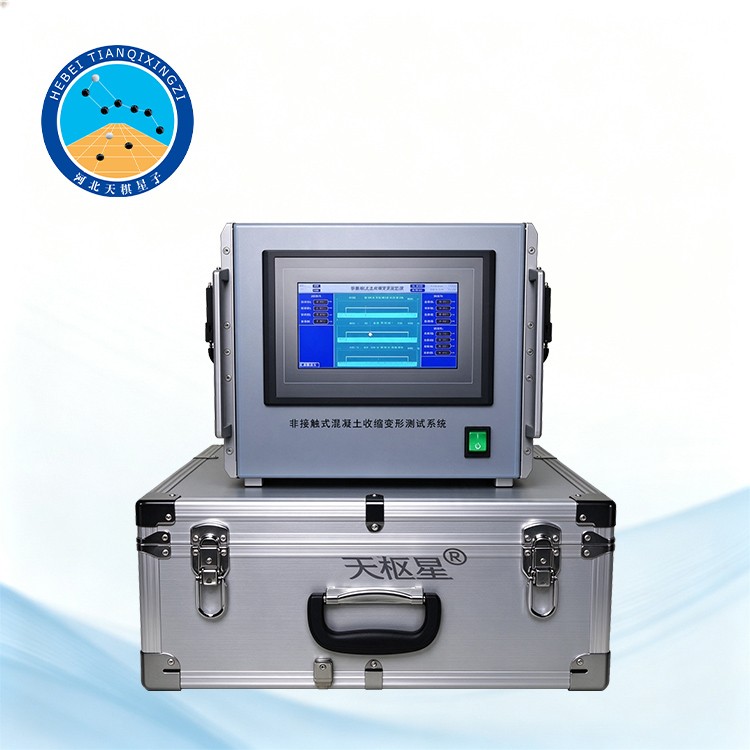

Equipo de ensayo de deformación por retracción del hormigón sin contacto

Modelo: TD575-2

I. Descripción general del producto

El equipo cuenta con una pantalla táctil a color de 7 pulgadas, que facilita su manejo y ofrece una interfaz intuitiva. Su software de análisis de datos admite el análisis bidireccional, mientras que el dispositivo de fijación de medición presenta un diseño estructural científico y una fabricación de precisión para garantizar la fiabilidad de los ensayos.

El instrumento es adecuado para instituciones de investigación científica, laboratorios de control de calidad y otras organizaciones dedicadas a los ensayos de hormigón y a la investigación de materiales de construcción.

Normas de referencia o aplicables: GB/T 50082-2009, ASTM C157/C157M-24e1, ISO 1920-8:2009, ASTM C1698-19.

II. Características del producto

1. Pantalla táctil grande a todo color con una interfaz intuitiva.

2. Recuperación automática de datos tras un corte de energía; sin pérdida de información.

3. Reanudación del funcionamiento y recuperación de datos al restablecerse el suministro eléctrico.

4. Visualización simultánea de los valores de temperatura y humedad en tiempo real, así como de los datos de contracción (mediante gráficos y tablas).

5. Exportación de datos de prueba mediante unidad flash USB.

6. Software de análisis para PC con visualización dual (gráficos y tablas) y recuperación de datos históricos.

7. Los archivos de Excel exportados permiten generar gráficos directamente.

III. Especificaciones técnicas

1. Capacidad de almacenamiento de datos: 8 GB (basada en la tarjeta SD incluida con la unidad principal); ampliable a 32 GB;

2. Número de canales de prueba: 24;

3. Rango de medición de desplazamiento: 3,0 mm;

4. Precisión: <2 μm;

5. Intervalo mínimo de tiempo de detección: 1 minuto;

6. Sensor de temperatura y humedad ambiental (importado): precisión de temperatura: ±0,5 °C; precisión de humedad: ±4,5 % HR.

7. Pantalla táctil a color: pantalla de 8 pulgadas, 800 × 600 píxeles.

8. Fuente de alimentación: CA 220 V, 50 Hz.

9. Temperatura de funcionamiento: de 0 °C a +50 °C.

10. Memoria USB: 8 GB.

IV. Configuración estándar

- Unidad principal del equipo de ensayo de deformación por retracción del hormigón

- Sensores de medición: 24 unidades

- Soportes de montaje de sensores: 24 juegos

- Marcadores de referencia: 24 juegos

- Software de análisis de datos: 1 juego

- Memoria USB: 1 unidad

V. Principio de funcionamiento

El equipo de ensayo sin contacto para medir la deformación por retracción del hormigón determina la deformación del material a edad temprana mediante sensores de desplazamiento por corrientes de Foucault y marcadores de referencia integrados en la probeta. A medida que el hormigón se contrae o se expande durante el fraguado y el endurecimiento, varía el desplazamiento relativo entre los marcadores y los sensores.

Los sensores transforman estas variaciones de desplazamiento en señales eléctricas, las cuales son procesadas por el sistema de medición de alta precisión del instrumento. Los datos resultantes se registran y visualizan en forma de valores numéricos, gráficos e historiales, lo que permite a los usuarios monitorear la retracción y expansión del hormigón a lo largo del tiempo.

El principio de medición sin contacto minimiza la interferencia mecánica con los elementos objeto de medición, lo que hace que el instrumento sea adecuado para investigar la deformación del hormigón a edad temprana bajo condiciones de ensayo específicas.

VI. Aplicaciones

El equipo de ensayo de deformación por retracción del hormigón sin contacto es adecuado para laboratorios de investigación, centros de ensayo de materiales de construcción, universidades e instituciones de control de calidad.

Entre las aplicaciones típicas se incluyen:

Ensayo de retracción del hormigón a edad temprana: monitoreo de los cambios dimensionales durante las etapas iniciales de fraguado y endurecimiento.

Medición de la expansión del hormigón: Investigación del comportamiento de expansión bajo condiciones específicas de material y curado.

Investigación sobre la retracción autógena: Estudio de la deformación asociada a la hidratación del cemento y a los cambios en la humedad interna.

Investigación sobre el diseño de mezclas de hormigón: Comparación de las características de deformación de diferentes mezclas de hormigón y materiales cementantes.

Investigación sobre durabilidad y fisuración: estudio de la relación entre la deformación a edad temprana, la retracción restringida y la posible fisuración.

Control de calidad de materiales de construcción: recopilación de datos cuantitativos para respaldar la evaluación de materiales y los ensayos comparativos.

La idoneidad de cada aplicación depende de la configuración de la probeta, el procedimiento de ensayo y la disposición de la medición.
