El medidor automático de retracción del hormigón (método de contacto) mide los cambios dimensionales en probetas de hormigón, mortero de cemento y mampostería durante un período determinado. Mediante el seguimiento continuo de los cambios en la longitud de las probetas, el instrumento registra automáticamente los datos de retracción y expansión para su posterior análisis.

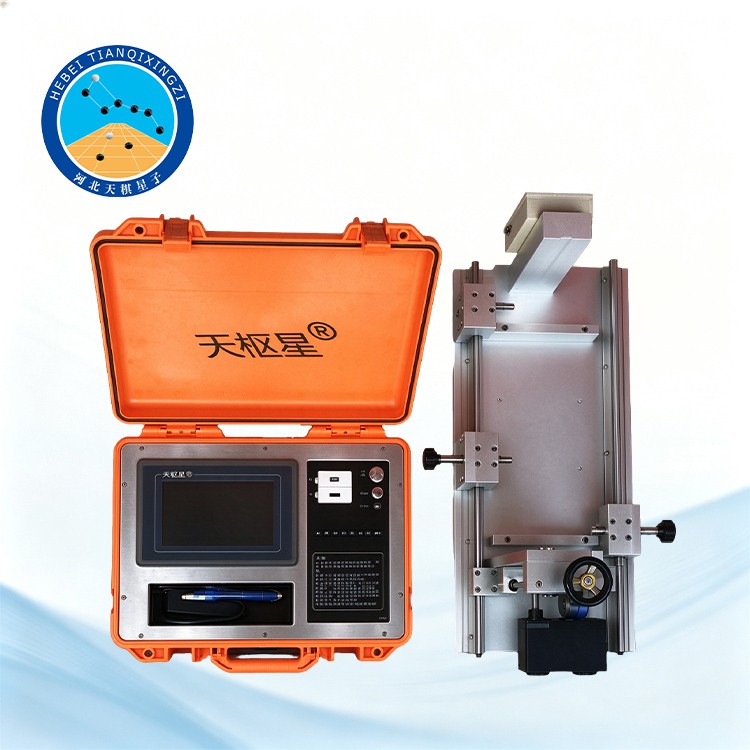

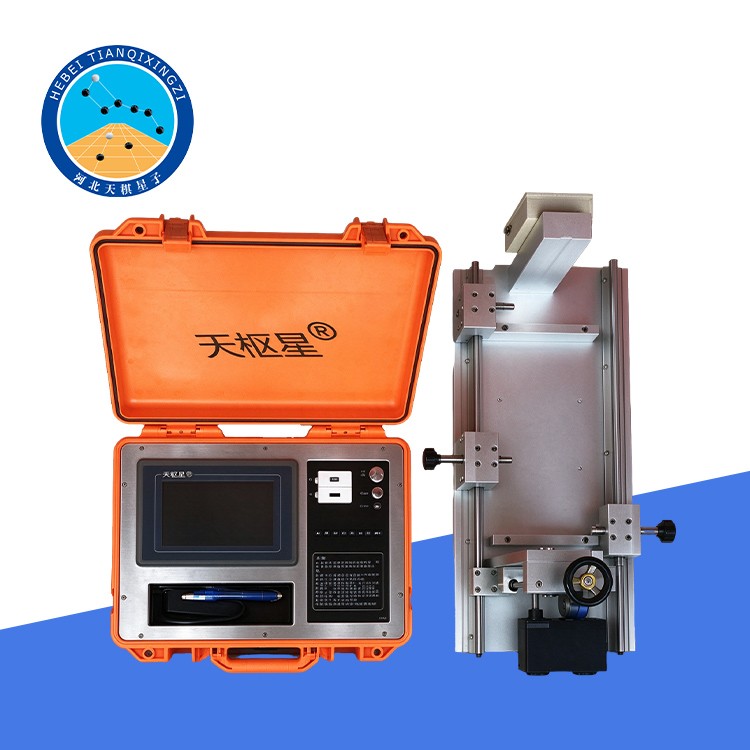

Medidor Automático de Retracción del Hormigón (Método de Contacto)

Modelo: TD574-2

I. Descripción general del producto

Durante el proceso de endurecimiento del hormigón, pueden producirse cambios de volumen. Cuando el hormigón endurece al aire, generalmente experimenta retracción, excepto en el caso del cemento expansivo. Cuando el hormigón endurece en agua, su volumen suele permanecer estable o presentar una ligera expansión. Este instrumento está diseñado para medir la retracción y la expansión de probetas de hormigón y es adecuado para instituciones de investigación en construcción, departamentos de diseño, laboratorios y empresas constructoras.

Este modelo de medidor de retracción y expansión está equipado con un microprocesador ARM de alta velocidad y un sistema operativo integrado en tiempo real (RTOS). Dispone de funciones de software completas y una pantalla táctil a color de 7 pulgadas con interfaz en chino, lo que facilita el aprendizaje y la realización de los ajustes del sistema y las operaciones de ensayo.

El control mediante microordenador inteligente permite un funcionamiento automatizado, ofreciendo facilidad de uso, alta precisión de medición, rendimiento estable, fiabilidad operativa y un diseño atractivo.

El instrumento se utiliza principalmente para el registro automático de la contracción, la expansión y otros parámetros relacionados en probetas de hormigón, mortero y ladrillos de mampostería. Cuenta con una batería de litio integrada para facilitar su uso portátil y permite ensayar entre 3 y 16 probetas simultáneamente.

El instrumento puede almacenar datos de cinco ciclos de prueba consecutivos. Cada ciclo de prueba dura 14 días; dispone de 16 canales y registra datos cada 10 minutos para cada uno de ellos. Una vez superada la capacidad de almacenamiento, los datos de prueba más antiguos se sobrescribirán con datos nuevos.

II. Características del producto

1. Un mecanismo de alineación de sondas de nuevo diseño permite el ajuste simultáneo en tres ejes, garantizando una medición precisa de la muestra de ensayo.

2. Los usuarios pueden seleccionar el número de canales según sus necesidades, con capacidad para operar hasta 16 canales simultáneamente. La pantalla táctil muestra datos en tiempo real de hasta 16 canales, mientras que un sensor de temperatura y humedad de alta precisión monitorea y visualiza los parámetros ambientales actuales.

3. El controlador puede funcionar de forma independiente o conectarse a un PC que ejecute un software específico. El software del PC permite controlar el proceso de ensayo en tiempo real y visualizar los datos relevantes de la prueba. Ofrece un control preciso del procedimiento de ensayo y permite a los usuarios supervisar los datos de forma clara e intuitiva. El controlador guarda automáticamente los datos del ensayo en caso de fallo de alimentación. Los usuarios pueden recuperar datos históricos en cualquier momento y exportarlos a un ordenador.

4. El controlador principal está equipado con una batería de litio de alta capacidad que permite un funcionamiento continuo de al menos 20 horas sin fuente de alimentación externa. Esto ayuda a evitar que interrupciones inesperadas del suministro eléctrico afecten al proceso de prueba.

5. Unidades independientes de adquisición de datos recopilan información de cada canal; el sistema emplea comunicación RS-485 —reconocida por su alta fiabilidad de transmisión—, lo que garantiza una transferencia de datos precisa y rápida.

III. Especificaciones técnicas

1. Rango de medición: 530–548 mm (configuración estándar)

2. Configuración estándar: Adecuada para medir probetas de hormigón de 100 × 100 × 515 mm.

3. Moldes opcionales: Se ofrecen como accesorios opcionales moldes adecuados para medir probetas de hormigón de 150 × 150 × 515 mm o 200 × 200 × 515 mm.

4. Longitud estándar de la varilla: 540 ± 0,2 mm

5. Rango del indicador de cuadrante: 0–12,500 mm

6. Dimensiones totales: 720 × 400 × 300 mm (monocanal)

7. Tensión de alimentación: CA 220 V / 50 Hz

8. Potencia total: 50 W

9. Peso total: 300 kg (incluyendo 16 juegos de dispositivos de medición y moldes de ensayo)

100 kg (incluyendo dispositivos de medición de 3 canales y moldes de ensayo)

IV. Ventajas clave

1. Adquisición automática de datos: Registra automáticamente los cambios en la longitud de las muestras a intervalos preestablecidos, reduciendo la necesidad de lecturas manuales.

2. Ensayos multicanal: Permite el monitoreo simultáneo de hasta 16 muestras, mejorando la eficiencia de los ensayos de laboratorio.

3. Monitoreo de datos en tiempo real: Muestra los resultados de las mediciones, así como información sobre la temperatura y la humedad ambiental, en la pantalla táctil.

4. Almacenamiento y exportación de datos: Conserva registros históricos de pruebas y permite exportar datos a un PC para su posterior análisis y elaboración de informes.

5. Funcionamiento portátil: La batería de litio integrada permite un funcionamiento prolongado sin necesidad de una fuente de alimentación externa.

6. Transmisión de datos fiable: La comunicación RS-485 garantiza una transferencia de datos estable entre las unidades de medición y el controlador principal.

V. Aplicaciones

El equipo automático para ensayos de retracción del hormigón es adecuado para diversas aplicaciones de ensayo e investigación de materiales de construcción, entre ellas:

Ensayo de retracción del hormigón: monitorización de las variaciones de longitud en probetas de hormigón durante el endurecimiento y el curado.

Ensayo de retracción de mortero de cemento: evaluación de los cambios dimensionales en materiales de mortero a base de cemento.

Medición de la expansión del hormigón: Investigación del comportamiento de expansión bajo condiciones de curado especificadas.

Ensayos de materiales de mampostería: Seguimiento de los cambios dimensionales en probetas adecuadas de ladrillo para mampostería.

Investigación de materiales de construcción: Comparación de las características de retracción y expansión de diferentes formulaciones de materiales.

Control de calidad y ensayos de laboratorio: apoyo al monitoreo a largo plazo y a la evaluación comparativa de materiales de construcción.

VI. ¿Por qué es importante el ensayo de retracción del hormigón?

La retracción del hormigón se produce cuando este pierde humedad o experimenta cambios de volumen internos durante la hidratación y el endurecimiento. Si dicha retracción se ve restringida, pueden generarse esfuerzos de tracción que contribuyan a la formación de fisuras. Asimismo, puede producirse expansión dependiendo de la composición del material y de las condiciones de curado.

El seguimiento de los cambios dimensionales permite a ingenieros e investigadores evaluar la estabilidad dimensional de los materiales a base de cemento, analizar los posibles riesgos de fisuración y comparar el comportamiento de diferentes mezclas de hormigón.

Un instrumento automático para medir la retracción del hormigón proporciona registros de medición continuos, lo que ayuda a los laboratorios a identificar cambios a lo largo del tiempo y a analizar el comportamiento del material de manera más eficiente que dependiendo únicamente de mediciones manuales.
