El medidor de retracción del hormigón de cemento (método de contacto) está diseñado para medir los cambios axiales de longitud en probetas de hormigón, incluida la retracción autógena y la retracción por secado. Es adecuado para laboratorios de ensayo de materiales de construcción, ensayos de cemento y control de calidad del hormigón, y permite evaluar la deformación del hormigón en condiciones controladas de temperatura y humedad.

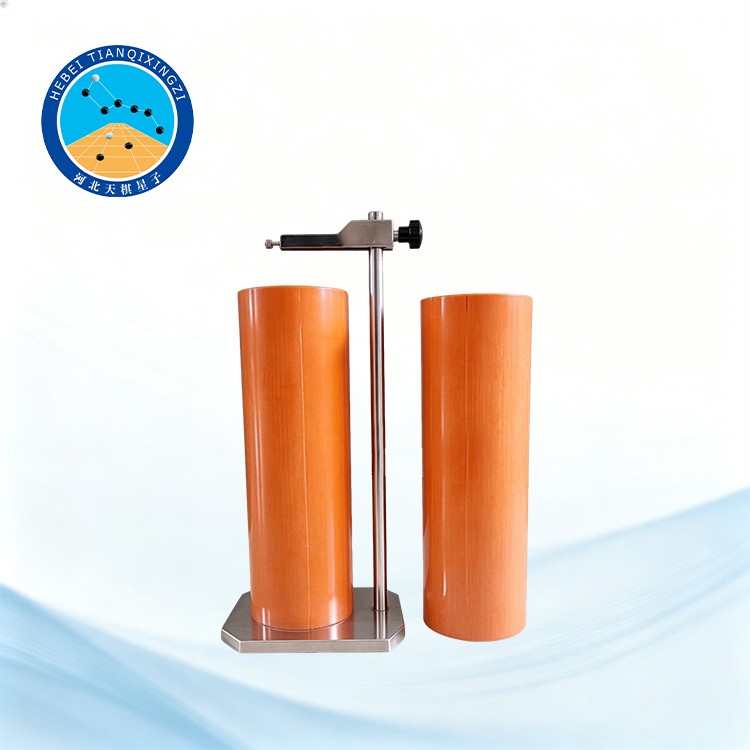

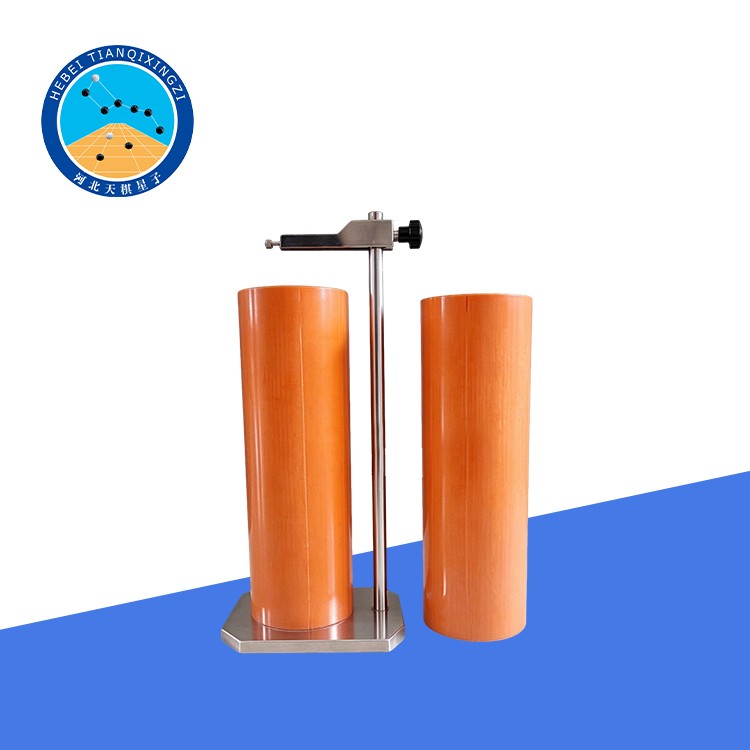

Medidor de Retracción del Hormigón de Cemento (Método de Contacto)

Modelo: TD574-1

I. Introducción al producto

Este equipo de ensayo está diseñado para medir las variaciones de longitud axial en hormigón de cemento. Es adecuado para determinar la retracción autógena y la retracción por secado de diferentes tipos de hormigón de cemento con un tamaño máximo de árido de 31,5 mm. El equipo cumple con los requisitos de la norma T 0574—2020, «Método de ensayo para la retracción del hormigón de cemento (método de contacto)», especificada en la norma JTG 3420-2020, «Métodos de ensayo de cemento y hormigón para ingeniería de carreteras».

Normas de referencia: ASTM C157/C157M-24e1, ISO 1920-8:2009, ASTM C1698-19.

II. Especificaciones técnicas

1. Altura del soporte de hierro: 500 mm

2. Dimensiones de la base: 170 mm × 150 mm

3. Molde para la muestra: Φ100 mm × 420 mm, policloruro de vinilo (PVC)

1. Objeto, campo de aplicación y norma de referencia

Este método de ensayo especifica el procedimiento para medir los cambios axiales de longitud del hormigón de cemento en condiciones constantes de temperatura y humedad.

Es aplicable a la evaluación de la retracción autógena y la retracción por secado de diferentes tipos de hormigón de cemento. El tamaño máximo de las partículas de los áridos especificado para este método es de 31,5 mm.

Norma de referencia: T0551 — Método para la preparación de probetas de hormigón de cemento y la toma de muestras de hormigón endurecido en obra.

2. Aparatos y materiales

2.1 Molde para la muestra: Un molde de policloruro de vinilo (PVC) con dimensiones de Φ100 mm × 420 mm. Se realiza previamente una ranura longitudinal continua a lo largo de un lado del tubo de PVC, lo que permite abrir el molde adoptando una forma de U.

2.2 Placa de acero plana: Diámetro de Φ100 mm y espesor de 20 mm.

2.3 Soporte de hierro: Altura mínima de 500 mm.

2.4 Indicador de cuadrante: Resolución de 0,001 mm.

2.5 Placas de vidrio: Dimensiones de 20 mm × 20 mm.

2.6 Regla de acero: Rango de medición de al menos 500 mm, con graduación de 1 mm.

2.7 Otros materiales: Película plástica, paneles de espuma de poliestireno expandido (EPS) y otros materiales auxiliares.

III. Entorno de pruebas

La temperatura del laboratorio se mantendrá a 20 °C ± 2 °C, con una humedad relativa del 60 % ± 5 %.

La sala (o cámara) de ensayo deberá estar equipada con un registrador automático de datos de temperatura y humedad para registrar las variaciones de temperatura y humedad relativa.

IV. Procedimiento de prueba

4.1 Preparación del molde para la probeta

Aplique una capa uniforme de lubricante en la pared interior del tubo de PVC de Φ100 mm × 420 mm, el cual ha sido previamente cortado longitudinalmente por un lado. Inserte una placa de acero plana de Φ100 mm de diámetro y 20 mm de espesor en la parte inferior del molde para que sirva de base. Selle la abertura y fije la base con cinta adhesiva para formar un conjunto integrado. A continuación, envuelva todo el molde con película plástica, dejando expuesta únicamente la abertura superior, para evitar fugas de humedad y de pasta de cemento.

4.2 Las materias primas, tales como el cemento, los agregados y el agua, deben almacenarse en un ambiente a 20 °C ± 2 °C durante 24 horas antes de la mezcla y el moldeo de las probetas.

4.3 Los ensayos de retracción se realizarán utilizando un conjunto de tres probetas. La mezcla del hormigón y el moldeo de las probetas se llevarán a cabo de acuerdo con las especificaciones para probetas cilíndricas establecidas en la norma T 0551.

4.4 Tras el moldeo, la superficie de la probeta se nivelará y se sellará con película plástica (para permitir la retracción autógena).

4.5 Transfiera con cuidado el molde de ensayo a la cámara de contracción y colóquelo en posición vertical sobre un soporte de hierro provisto de una placa de espuma para el aislamiento de vibraciones. Coloque un portaobjetos de vidrio de 20 mm × 20 mm sobre la película plástica en la parte superior de la probeta, posicione la punta del comparador de cuadrante de manera que haga contacto con el vidrio y fije el comparador al soporte.

V. Características y ventajas clave

1. Medición de alta resolución: El comparador de carátula tiene una resolución de 0,001 mm, lo que permite detectar pequeñas variaciones en la longitud de la probeta.

2. Método de medición por contacto: El sistema de medición por contacto ofrece un método práctico para monitorear la deformación axial de las probetas de hormigón.

3. Molde de PVC específico para probetas: El molde de PVC de Φ100 mm × 420 mm está diseñado para la preparación de probetas cilíndricas de hormigón destinadas a ensayos de retracción.

4. Soporte con aislamiento de vibraciones: El soporte de hierro y la placa de espuma ayudan a reducir la influencia de las vibraciones externas durante las mediciones.

5. Entorno de ensayo controlado: Realizar los ensayos bajo condiciones específicas de temperatura y humedad relativa ayuda a mejorar la consistencia y la comparabilidad de los resultados.

6. Múltiples aplicaciones para la medición de la retracción: Adecuado para evaluar la retracción autógena y la retracción por secado de hormigón de cemento con un tamaño máximo de partícula del árido de 31,5 mm.
