La cámara de ensayo de congelación y deshielo rápido del concreto está diseñada para evaluar la resistencia de las probetas de concreto a los ciclos de congelación y deshielo, determinando el número de ciclos rápidos de congelación y deshielo que pueden soportar en condiciones de congelación en agua y deshielo en agua, o calculando su módulo dinámico relativo de elasticidad como indicador de la durabilidad frente a estos ciclos.

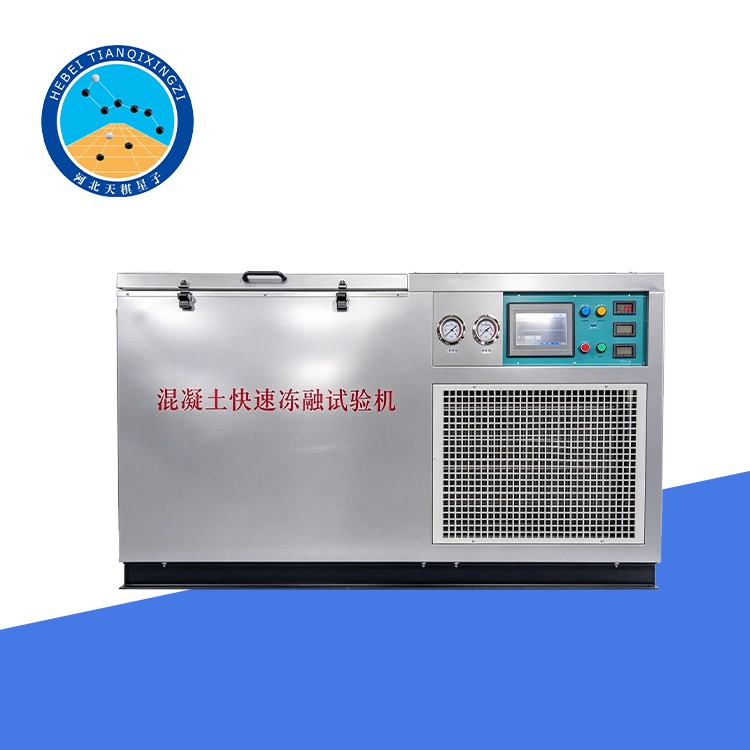

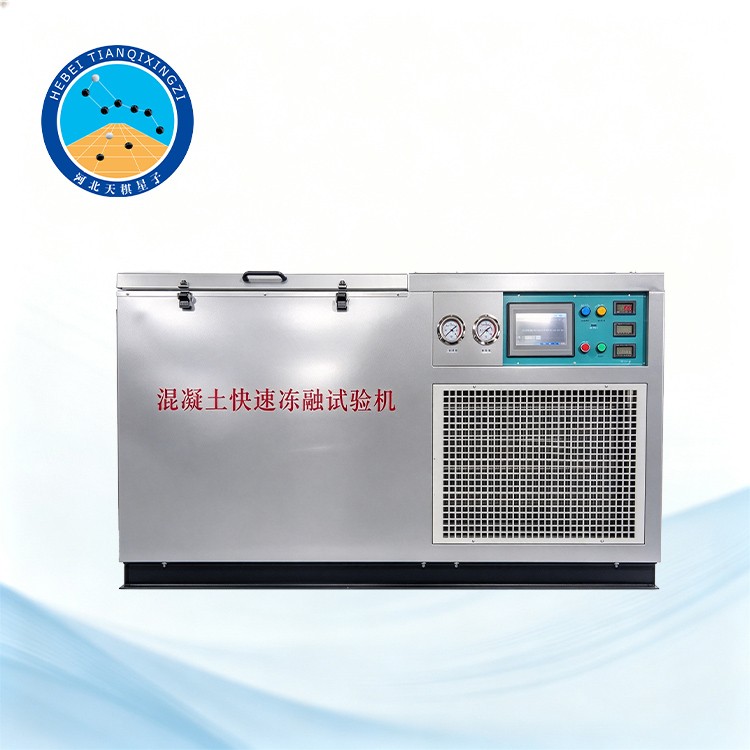

Cámara de ensayo de congelación y descongelación rápida del concreto

Modelo: TD50082-5

I.  Introducción al producto

El equipo está diseñado para cumplir los requisitos de las normas pertinentes, entre ellas GB/T 50082-2009, Norma para los métodos de ensayo del comportamiento a largo plazo y la durabilidad del concreto ordinario; JG/T 243-2009, Equipos de ensayo de la resistencia del concreto a los ciclos de congelación y deshielo; ASTM C666, Método de ensayo estándar para determinar la resistencia del concreto a la congelación y el deshielo rápidos; y DL/T 5150-2001, Código de ensayo para concreto hidráulico.

Basada en la tecnología inteligente de almacenamiento de energía térmica, la máquina de ensayo de congelación y deshielo rápido del concreto presenta un diseño optimizado, con una estructura más compacta y una mayor eficiencia energética. Funciona con un nivel de ruido reducido, manteniendo el nivel máximo de ruido en interiores por debajo de 60 dB. Además, el equipo ofrece un funcionamiento estable y una menor sensibilidad a las variaciones de la temperatura ambiente.

Resulta especialmente adecuado para pequeños laboratorios de ensayo de hormigón, instituciones de investigación que realizan ensayos fuera de los procesos de producción habituales, y aplicaciones de ensayo a pie de obra donde es necesario evaluar la resistencia del hormigón a los ciclos de congelación y descongelación.

II. Modelos de productos recomendados

1. TD50082-10A — Cámara integrada de ensayo de congelación y deshielo rápido del concreto

2. TD50082-16A — Cámara integrada de ensayo de congelación y deshielo rápido del concreto

3. TD50082-16B — Cámara dividida de ensayo de congelación y deshielo rápido del concreto

4. TD50082-28A — Cámara integrada de ensayo de congelación y deshielo rápido del concreto

5. TD50082-28B — Cámara dividida de ensayo de congelación y deshielo rápido del concreto

III. Especificaciones técnicas

(1) Cámara de ensayo de congelación y descongelación rápida para hormigón (capacidad: 3 grupos de 10 probetas)

1. Rango de temperatura: de -25 °C a +25 °C (ajustable por el usuario)

2. Uniformidad de temperatura: entre los puntos de medición (valor específico no indicado)

3. Precisión de medición: ±0,5 °C; resolución de la pantalla: 0,06 °C

4. Capacidad para muestras: 10 muestras

5. Dimensiones generales (largo × ancho × alto): 1300 × 850 × 900 mm

6. Potencia total: 2,8 kW

(2) Cámara de ensayo de congelación y descongelación rápida para hormigón de cemento (conjunto de 5 unidades, capacidad para 16 probetas):

1. Rango de temperatura: de -25 °C a 25 °C (configurable por el usuario)

2. Uniformidad de temperatura: (especificada en todos los puntos)

3. Precisión de medición: ±0,5 °C; resolución de visualización: 0,06 °C

4. Capacidad para muestras: 16 muestras

5. Dimensiones externas: 1700 × 800 × 1000 mm (largo × ancho × alto)

6. Potencia total: 3 kW

(3) Cámara de ensayo de congelación y descongelación rápida para hormigón, con capacidad para 9 grupos de 28 probetas

1. Capacidad máxima de probetas: 9 grupos + 1 probeta central

2. Rango de temperatura: de -25 °C a +25 °C (ajustable por el usuario)

3. Uniformidad de temperatura: Entre puntos de medición (valor específico no indicado)

4. Precisión de medición: ±0,5 °C; Resolución de visualización: 0,06 °C

5. Capacidad para muestras: 28 muestras

6. Dimensiones internas de la unidad (largo × ancho × alto): 1120 × 810 × 720 mm

7. Dimensiones de la unidad externa (largo × ancho × alto): 1400 × 700 × 800 mm

8. Dimensiones del armario de control (largo × ancho × alto): 500 × 400 × 200 mm

9. Alimentación eléctrica: 380 V CA / 20 A, trifásica, de cuatro hilos

10. Potencia de funcionamiento: 3,6 kW

IV. Principio de funcionamiento

La cámara de ensayo de congelación y descongelación rápida para hormigón funciona sometiendo probetas de hormigón a ciclos repetidos de congelación y descongelación bajo condiciones de temperatura controladas. Durante el ensayo, la cámara regula automáticamente la temperatura conforme al programa de ensayo preestablecido, permitiendo que las probetas se vean expuestas a ciclos sucesivos de congelación y descongelación.

Es posible realizar un seguimiento de los cambios en las propiedades físicas y dinámicas de las probetas para evaluar su resistencia al deterioro provocado por la congelación y descongelación. Los resultados del ensayo proporcionan información útil para valorar la durabilidad del hormigón y comparar el comportamiento de distintas mezclas de hormigón.

V. Características y ventajas clave

1. Amplio rango de control de temperatura: El rango de temperatura ajustable, de -25 °C a +25 °C, permite alcanzar las condiciones térmicas necesarias para realizar ensayos de congelación y descongelación rápida.

2. Regulación automática de la temperatura: El sistema de control mantiene las condiciones de temperatura programadas a lo largo de todo el ciclo de ensayo.

3. Diseño energéticamente eficiente: La tecnología de almacenamiento inteligente de energía térmica contribuye a mejorar el aprovechamiento de la energía y favorece una estructura compacta del equipo.

4. Funcionamiento silencioso: El diseño optimizado ayuda a reducir el ruido durante el funcionamiento, lo que hace que el equipo sea adecuado para entornos de laboratorio.

5. Múltiples opciones de capacidad: Se dispone de distintas capacidades para muestras, a fin de satisfacer las necesidades de laboratorios con diferentes volúmenes de trabajo de ensayo.

6. Configuraciones integradas y de tipo dividido: Los usuarios pueden seleccionar la configuración adecuada en función del espacio disponible en el laboratorio, las condiciones de instalación y los requisitos de los ensayos.

VI. Aplicaciones

El equipo es adecuado para evaluar la resistencia a los ciclos de congelación y descongelación del hormigón utilizado en carreteras, puentes, estructuras hidráulicas, túneles y otros proyectos de construcción expuestos a procesos repetidos de congelación y descongelación.

Entre sus aplicaciones típicas se incluyen:

Investigación sobre la durabilidad del hormigón y evaluación de su rendimiento;

Inspección de la calidad de los materiales de construcción;

Ensayos comparativos de diferentes mezclas de hormigón;

Investigación de laboratorio sobre el deterioro por ciclos de congelación y descongelación;

Control de calidad en la producción de hormigón y en proyectos de construcción.
