El dispositivo de ensayo de resistencia de adherencia de barras de refuerzo está diseñado para medir la resistencia de adherencia entre las barras de acero de refuerzo y el hormigón. Es compatible con máquinas de ensayo universales y adecuado para realizar ensayos de laboratorio del comportamiento de adherencia entre el hormigón y las barras de refuerzo utilizando probetas cúbicas de 150 mm. Se utiliza ampliamente en ensayos de materiales de construcción, laboratorios de ingeniería civil y evaluación de la calidad del hormigón.

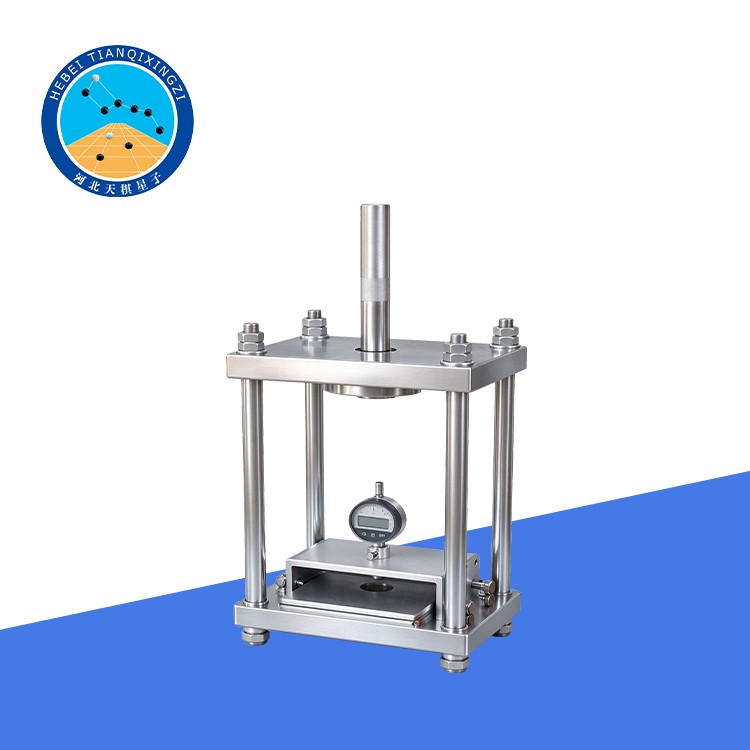

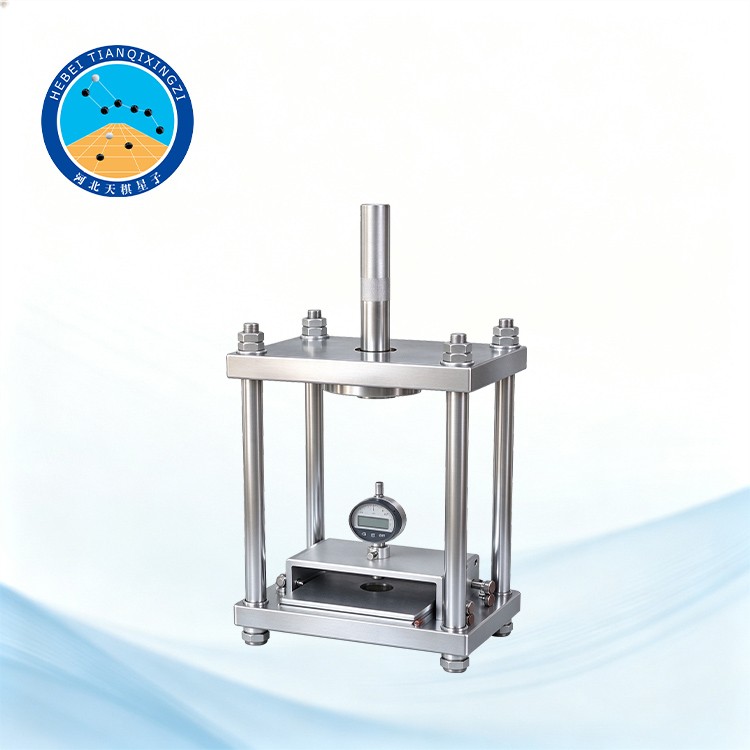

Dispositivo de Ensayo de Adherencia de Barras de Refuerzo

Modelo: TD566-1

I. Aplicación del dispositivo de ensayo de resistencia de adherencia de barras de refuerzo

El dispositivo de ensayo de resistencia de adherencia de barras de refuerzo está diseñado para medir la resistencia de adherencia entre las barras de acero de refuerzo y el hormigón. Se utiliza para evaluar el comportamiento de adherencia entre el hormigón y las barras de refuerzo.

El dispositivo está diseñado para utilizarse con máquinas de ensayo de 30, 60 y 100 toneladas. Se ha desarrollado de acuerdo con los requisitos de las siguientes normas chinas:

GB/T 50081-2002 — Norma para los métodos de ensayo de las propiedades mecánicas del hormigón ordinario.

SD 105-82 — Código de ensayo para hormigón hidráulico.

JTG 3420-2020 — Métodos de ensayo del cemento y del hormigón de cemento para ingeniería de carreteras.

Normas de referencia: ASTM A944-22, ASTM C900-25

II. Principales especificaciones técnicas

1. Dimensiones de la probeta: 150 mm × 150 mm × 150 mm.

2. Dispositivo de sujeción de la probeta: Constituido por una placa de acero de 250 mm × 150 mm y 30 mm de espesor. A través de la placa pasan cuatro barras de acero de refuerzo HRB400, cada una con un diámetro aproximado de 18 mm. La placa de acero superior está equipada con una varilla de tracción de 25 mm de diámetro; el extremo inferior de la varilla se acopla a la placa formando una unión de contacto esférico, mientras que el extremo superior está diseñado para ser sujetado por una máquina de ensayos universal.

3. Dimensiones de la placa de apoyo de acero: 150 mm × 150 mm × 10 mm, con un orificio circular de 40 mm de diámetro en el centro;

4. Comparador de cuadrante: rango de medición de 0 a 1 mm, precisión de 0,001 mm;

5. Material del soporte de montaje del indicador de cuadrante: metal;

6. Dimensiones totales: 650 × 350 × 350 mm;

7. Peso: 24 kg.

III. Procedimiento de prueba

1. Moldee la barra de acero y el hormigón conjuntamente como una sola unidad y cure la probeta.

2. Monte firmemente un indicador de cuadrante en el extremo de la barra de acero que menos sobresalga del hormigón.

3. Coloque la probeta en el dispositivo de ensayo, asegurándose de que el extremo de la barra de acero que más sobresalga del hormigón pase a través del orificio central en la parte inferior del dispositivo.

4. Instale el conjunto entre las mordazas superior e inferior de la máquina de ensayos universal; sujete la mordaza superior a la parte superior del dispositivo y la mordaza inferior a la barra de acero que sobresale de la probeta.

5. Accione la máquina de ensayos universal para realizar un ensayo de tracción.

6. Una vez que el indicador de carátula registre la distancia de deformación especificada para el ensayo, anote la lectura mostrada por la máquina universal de ensayos; este valor de fuerza representa la resistencia de adherencia medida de la barra de acero.

IV. Características clave

1. Ensayo de adherencia: Diseñado para evaluar la resistencia de adherencia entre las barras de acero de refuerzo y las probetas de hormigón.

2. Compatibilidad con máquinas de ensayo universales: Apto para su uso con máquinas de ensayo de 30, 60 y 100 toneladas, sujeto a la compatibilidad de la máquina.

3. Probeta cúbica estándar: Diseñado para probetas cúbicas de hormigón de 150 mm × 150 mm × 150 mm.

4. Medición de desplazamiento: Equipado con un comparador de cuadrante con un rango de medición de 0 a 1 mm y una resolución de 0,001 mm para monitorear el desplazamiento de la probeta.

5. Construcción robusta: Cuenta con placas de sujeción de acero y un soporte metálico para el comparador de cuadrante, garantizando la estabilidad durante los ensayos de laboratorio.

6. Aplicaciones de laboratorio: Adecuado para la investigación de materiales de hormigón, estudios de adherencia de barras de refuerzo y evaluación de calidad en laboratorios de ingeniería civil.

V. Aplicaciones

El dispositivo de ensayo de adherencia de barras de refuerzo se utiliza para investigar la interacción entre las barras de acero de refuerzo y el hormigón bajo cargas de tracción. Entre las aplicaciones típicas se incluyen:

Evaluar el comportamiento de la adherencia de las barras de refuerzo embebidas en el hormigón.

Estudiar la relación entre la carga aplicada y el deslizamiento de la barra.

Comparar el comportamiento de adherencia de diferentes tipos de barras de refuerzo o mezclas de hormigón.

Apoyar la investigación sobre estructuras de hormigón armado y materiales de construcción.

Realizar experimentos de laboratorio en universidades, institutos de investigación y laboratorios de ensayo de materiales de construcción.

VI. ¿Por qué elegir el dispositivo de ensayo de adherencia de barras de refuerzo TD566-1?

El TD566-1 ofrece una solución práctica de montaje para la evaluación en laboratorio del comportamiento de adherencia entre barras de acero y hormigón. Su conjunto de placas de acero, la varilla de tracción y el sistema de medición de desplazamientos permiten utilizarlo con una máquina de ensayos universal compatible para aplicar cargas controladas y observar el deslizamiento. Es adecuado para laboratorios que realizan investigaciones sobre hormigón armado, ensayos de rendimiento de materiales y estudios de resistencia de adherencia.
