El ensayador del módulo dinámico de elasticidad del hormigón es especialmente adecuado para evaluar el deterioro del hormigón durante los ciclos de congelación y descongelación y otros ensayos de durabilidad. Los cambios en la frecuencia de resonancia y en el módulo dinámico pueden utilizarse para evaluar el desarrollo de daños internos, como microfisuras y pérdida de integridad estructural.

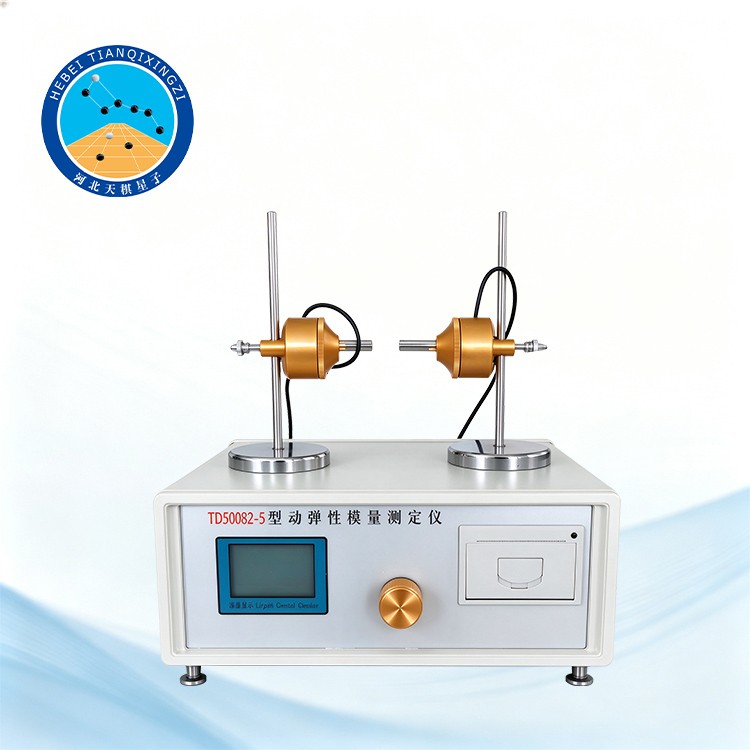

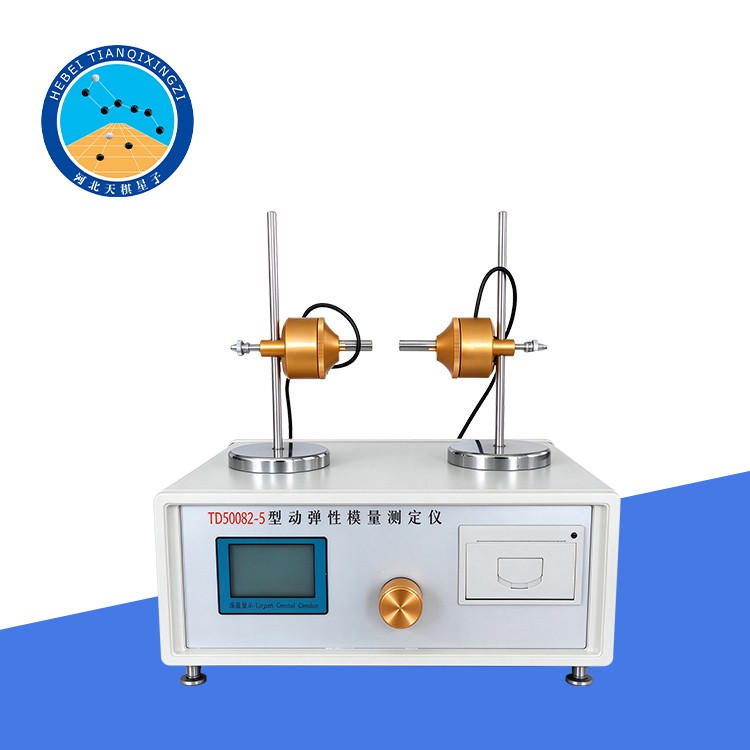

Ensayador del Módulo Dinámico de Elasticidad del Hormigón

Modelo: TD50082-5

I. Principio de prueba

El Ensayador del Módulo Dinámico de Elasticidad del Hormigón TD50082-5 ha sido desarrollado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. tomando como referencia la norma GB/T 50082-2009, Norma para los métodos de ensayo del comportamiento a largo plazo y la durabilidad del hormigón ordinario. El equipo determina la respuesta elástica del hormigón bajo excitación dinámica mediante la medición de su respuesta de resonancia. Refleja la rigidez del hormigón bajo vibraciones de alta frecuencia y es más sensible a defectos internos, como microfisuras y poros, lo que permite evaluar de manera más eficaz el comportamiento real del hormigón durante su vida útil.

Norma de referencia: ASTM C215-19

II. Aplicaciones

El equipo de ensayo del módulo de elasticidad dinámico del hormigón es adecuado para realizar pruebas de durabilidad en hormigón, mortero modificado con polímeros y otros materiales a base de cemento. Determina la frecuencia de resonancia de probetas de hormigón o mortero bajo un modo de vibración específico y, posteriormente, calcula su módulo de elasticidad dinámico.

El equipo es compatible con probetas estándar —como las de Ø150 mm × 300 mm para el módulo de elasticidad y las de 100 mm × 100 mm × 400 mm para ensayos de flexión—, así como con cámaras de ensayo de ciclos de congelación y descongelación. Permite evaluar el grado de deterioro del hormigón durante dichos ciclos o ante ataques químicos.

El instrumento también es adecuado para medir el módulo de elasticidad dinámico de diversos materiales metálicos y no metálicos, incluidos el hormigón, los materiales de carbono, la pizarra, el ladrillo, el vidrio, el acero, el cobre y el aluminio. Puede aplicarse en los sectores de la metalurgia, la construcción, la ingeniería de puentes y la energía hidroeléctrica, entre otros campos.

III. Características del producto

El equipo de ensayo de módulo de elasticidad dinámico TD50082-5 es un instrumento especializado para determinar el módulo de elasticidad dinámico del hormigón y de materiales de carbono. Incorpora un sistema de control basado en microcontrolador y tecnología de circuitos integrados para el procesamiento de datos, lo que permite un funcionamiento automático durante todo el proceso de ensayo y cálculo.

IV. Especificaciones técnicas

1. Rango de medición de frecuencia: 100 Hz – 20 kHz.

2. Error de medición: <2%.

3. Sensibilidad de frecuencia: 1 Hz.

4. Potencia de salida: 0–15 W.

5. Modo de salida: A: Visualización en menú LCD.

B: Salida de impresora

C: Comunicación con ordenador; equipado con software de análisis específico

6. Condiciones ambientales: 0–40 °C; humedad relativa <90 %.

7. Tiempo de funcionamiento: Capaz de funcionar de forma continua durante 8 horas.

8. Alimentación: CA 220 V ±10 %, 50 Hz, <60 W.

V. Método de ensayo

El equipo de ensayo determina el módulo de elasticidad dinámico midiendo la frecuencia de resonancia de una probeta bajo un modo de vibración especificado. Durante el ensayo, la probeta se somete a una excitación a su frecuencia natural y el instrumento mide la frecuencia de resonancia correspondiente. Posteriormente, la frecuencia medida se utiliza para calcular el módulo de elasticidad dinámico del material.

El método de ensayo basado en la resonancia no es destructivo y permite evaluar los cambios en la condición interna y en las propiedades mecánicas dinámicas de probetas de hormigón durante los ensayos de durabilidad.

VI. Aplicaciones e industrias

El equipo de ensayo del módulo de elasticidad dinámico del hormigón es adecuado para:

Ensayos de durabilidad del hormigón;

Evaluación de daños por ciclos de congelación y descongelación;

Ensayos del módulo dinámico de hormigón y mortero;

Ensayos de mortero modificado con polímeros;

Investigación sobre el deterioro y la durabilidad del hormigón;

Ensayos de propiedades dinámicas de materiales de carbono;

Ensayos de piedra, ladrillo, vidrio y otros materiales no metálicos;

Ensayos de módulo dinámico de acero, cobre, aluminio y otros materiales.

Entre los usuarios típicos se incluyen laboratorios de materiales de construcción, universidades, institutos de investigación, laboratorios de inspección de calidad, laboratorios de ingeniería de puentes, laboratorios de energía hidroeléctrica y laboratorios de metalurgia.

VII. Ventajas

1. Ensayo basado en resonancia: Determina el módulo de elasticidad dinámico a partir de la frecuencia de resonancia de la probeta.

2. Ensayo y cálculo automáticos: El sistema basado en microcontrolador procesa automáticamente los datos de medición y calcula los resultados del ensayo.

3. Amplio rango de frecuencias: La medición de frecuencias de 100 Hz a 20 kHz permite realizar ensayos en diversos tipos de materiales y configuraciones de probetas.

4. Múltiples opciones de salida: La información de la prueba puede visualizarse en la pantalla LCD, imprimirse o transferirse a un ordenador para su análisis.

5. Adecuado para estudios de durabilidad: Especialmente útil para monitorear los cambios en las propiedades del hormigón durante pruebas de ciclos de congelación-descongelación y otros ensayos de durabilidad.

6. Amplia compatibilidad de materiales: Puede utilizarse con hormigón, mortero, materiales de carbono, piedra, ladrillo, vidrio y determinados materiales metálicos.

7. Funcionamiento continuo: Diseñado para ensayos de laboratorio con funcionamiento continuo de hasta 8 horas.
