La Máquina de Ensayo de Corte del Hormigón con Servohidráulica aplica cargas normales y horizontales controladas a la probeta mediante sistemas de carga servohidráulicos independientes. La carga normal simula el esfuerzo de compresión que actúa sobre la probeta, mientras que la carga horizontal genera un desplazamiento de corte hasta que la probeta alcanza la falla por corte.

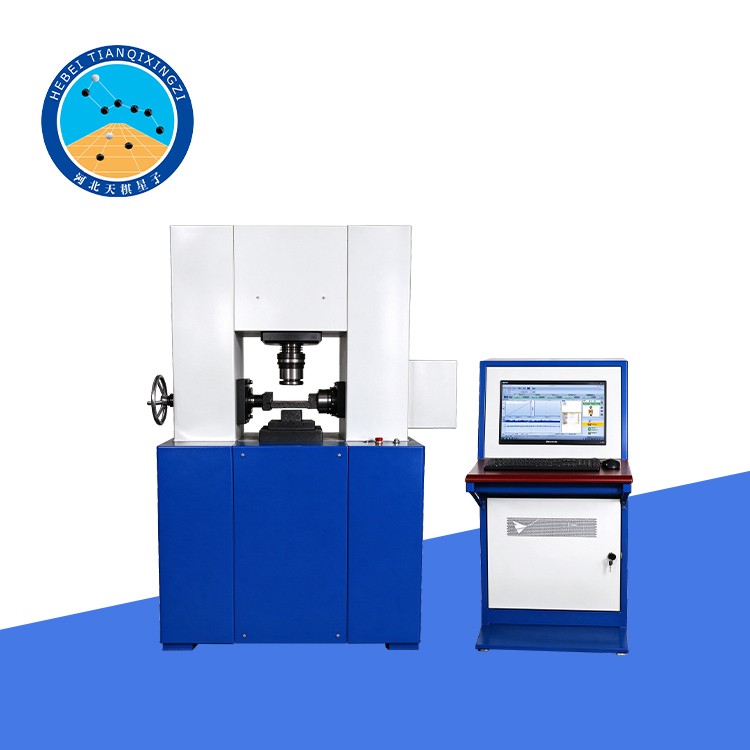

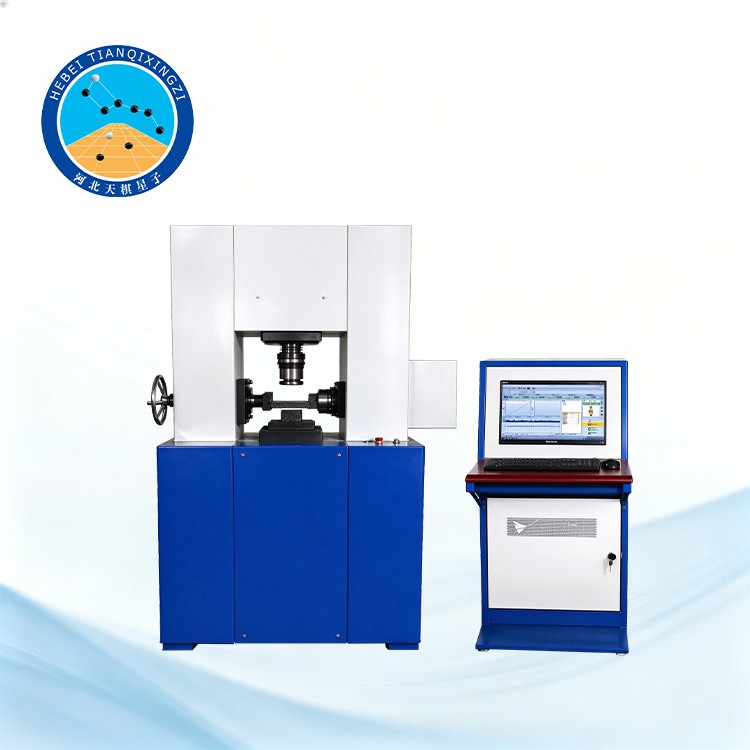

Máquina de Ensayo de Cizallamiento del Hormigón con Servohidráulica

Modelo: TDYZ-C

I. Descripción general del producto

La Máquina de Ensayo de Corte Directo del Hormigón Servohidráulica Controlada por Computadora de la Serie TDYZ-C ha sido desarrollada de acuerdo con las normas del sector SL 352-2006, Código de Ensayos para Hormigón Hidráulico, y DL/T 5150-2017, Código de Ensayos para Hormigón Hidráulico.

Normas de referencia: ASTM D5607, Método Recomendado por la ISRM

Basándose en los equipos de ensayo de corte directo existentes en China y en otros países, esta máquina adopta tecnología de carga servohidráulica de doble canal, tecnología de doble sensor, control por computadora y software especializado para el procesamiento de datos. Los sistemas de carga vertical y horizontal también pueden funcionar de forma independiente para realizar ensayos de carga uniaxial cuando sea necesario. La máquina está diseñada para realizar ensayos de corte directo de discontinuidades de roca, como juntas, planos de estratificación, planos de foliación y superficies de fractura, así como ensayos de corte directo de probetas de roca, interfaces roca-hormigón o roca-mortero y superficies de unión entre el hormigón y otros materiales. Es adecuada para determinar la resistencia al corte y la resistencia a la falla por corte de diversos especímenes de roca y de interfaces entre el hormigón y otros materiales.

II. Sistema de control

La unidad de control consta de un sistema de control informatizado y un sistema de bombeo de aceite servohidráulico. Cuenta con control de bucle cerrado de doble canal para los esfuerzos normal y horizontal, así como para los desplazamientos normal y horizontal. Durante los ensayos, el sistema permite realizar pruebas de mantenimiento de carga y de corte en múltiples etapas.

Este sistema de ensayo, independiente y abierto, admite la incorporación de accesorios adicionales, lo que aporta una mayor versatilidad para satisfacer diversos requisitos de ensayo. El equipo se caracteriza por su estructura compacta, diseño atractivo, mantenimiento sencillo y facilidad de manejo. Todo el proceso de ensayo puede controlarse automáticamente mediante un ordenador con sistema operativo Windows 7 o Windows 10.

El equipo es un producto de fabricación nacional desarrollado de forma independiente, con un rendimiento técnico avanzado. Es adecuado para investigaciones geológicas en proyectos de ingeniería hidráulica e hidroeléctrica, así como para su uso en universidades, centros de enseñanza superior, instituciones de investigación y otros laboratorios.

III. Especificaciones técnicas

1. Modelo: TDYZ-500C / TDYZ-1000C

2. Carga nominal (P): 20–500 kN / 40–1000 kN

3. Protección contra sobrecarga nominal: 2 % por encima de la carga nominal máxima

4. Carrera de trabajo nominal (S): 0–100 mm

5. Carga horizontal (Q): 20–500 kN / 24–600 kN

6. Protección contra sobrecarga horizontal: 2 % por encima de la carga nominal máxima

7. Carrera de trabajo horizontal (S): 0–150 mm

8. Holgura normal: ≤450 mm; holgura horizontal: ≤200 mm

9. Velocidad de carga de corte (V): 0,1–30 kN/s (ajustable)

10. Indicación de carga: Controlada por computadora, con pantalla digital

11. Precisión de la indicación de carga: ±1%; Precisión de la medición de desplazamiento: ±1%

12. Método de carga: Carga electrohidráulica servoasistida de doble canal con control de bucle cerrado totalmente automático

13. Dimensiones de la caja de corte: 150 × 150 × 150 mm; Φ50 × 100 mm

14. Potencia del motor: 1,5 kW

15. Voltaje de operación: 380 V / 220 V

16. Peso de la máquina: 2.500 kg

17. Dimensiones generales (L × An × Al): 1100 × 702 × 1800 mm

IV. Pruebas de aplicaciones

La máquina es adecuada para una amplia gama de ensayos de laboratorio de corte directo y de corte en la interfaz, incluyendo:

Ensayos de corte directo en muestras de roca;

Ensayos de corte directo en juntas y discontinuidades rocosas;

Ensayos de resistencia al corte en planos de estratificación y planos de foliación;

Ensayos de corte de superficies de fractura artificiales o naturales;

Ensayos de corte directo de interfaces roca-hormigón;

Ensayos de corte directo de interfaces roca-mortero;

Ensayos de resistencia al corte de interfaces de hormigón;

Ensayos de cortante en hormigón adherido a otros materiales de construcción;

Ensayos de fallo por cortante bajo condiciones controladas de carga normal.

Resulta especialmente adecuado para la investigación de laboratorio y los ensayos de ingeniería relacionados con proyectos hidráulicos e hidroeléctricos, estudios geológicos, estructuras de hormigón, mecánica de rocas y materiales de construcción.

V. Características del producto

1. Carga servohidráulica de doble canal: Los sistemas independientes de carga normal y horizontal permiten un control preciso de las condiciones de carga.

2. Control de bucle cerrado: La retroalimentación en tiempo real de la carga y el desplazamiento permite un control del ensayo preciso y estable.

3. Adquisición de datos informatizada: Los parámetros del ensayo y los datos de medición pueden monitorizarse, registrarse y procesarse mediante ordenador.

4. Ensayos multietapa: Admite el mantenimiento de carga en varias etapas y ensayos de corte multietapa para satisfacer diferentes requisitos experimentales.

5. Configuración de ensayo flexible: Los sistemas de carga vertical y horizontal pueden operar de forma independiente para ensayos específicos de carga uniaxial.

6. Amplia capacidad de ensayo: Adecuado para roca, hormigón, mortero, interfaces roca-hormigón y otras interfaces de materiales adheridos.

7. Sistema ampliable: La estructura de ensayo abierta permite incorporar dispositivos y accesorios adicionales para aplicaciones de ensayo especializadas.

8. Diseño robusto para laboratorio: Su estructura compacta, mantenimiento sencillo y manejo práctico hacen que la máquina sea idónea para un uso prolongado en laboratorio.

VI. ¿Por qué elegir la serie TDYZ-C?

La serie TDYZ-C integra carga servohidráulica, control de bucle cerrado de doble canal, adquisición de datos informatizada y configuraciones flexibles de muestras en un único sistema de ensayo. Su capacidad para controlar de forma independiente las cargas normales y horizontales la hace idónea tanto para ensayos de corte convencionales como para investigaciones más avanzadas sobre discontinuidades en rocas e interfaces de materiales.

Gracias a su amplio rango de ensayo y a su configuración ampliable, la serie TDYZ-C ofrece una solución versátil para ensayos de corte en hormigón, ensayos de corte directo en roca, ensayos de corte en juntas de roca y ensayos de resistencia al corte en interfaces.
