Este producto es adecuado para determinar la resistencia última a flexión y tracción del hormigón de cemento, con el fin de proporcionar parámetros de diseño, verificar la calidad de la construcción y establecer las condiciones de carga para los ensayos del módulo de elasticidad a flexión y tracción. El método es aplicable a diversos tipos de probetas prismáticas de hormigón de cemento.

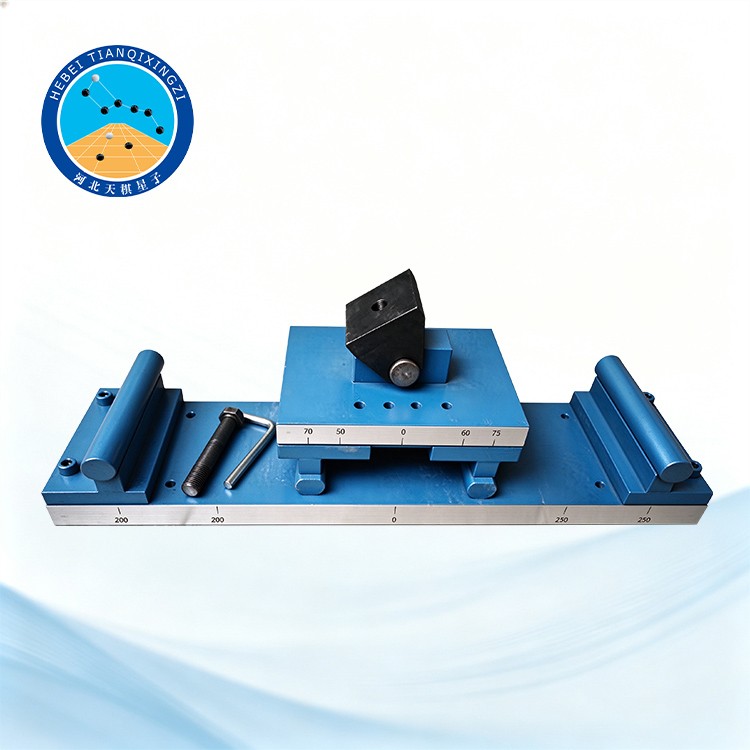

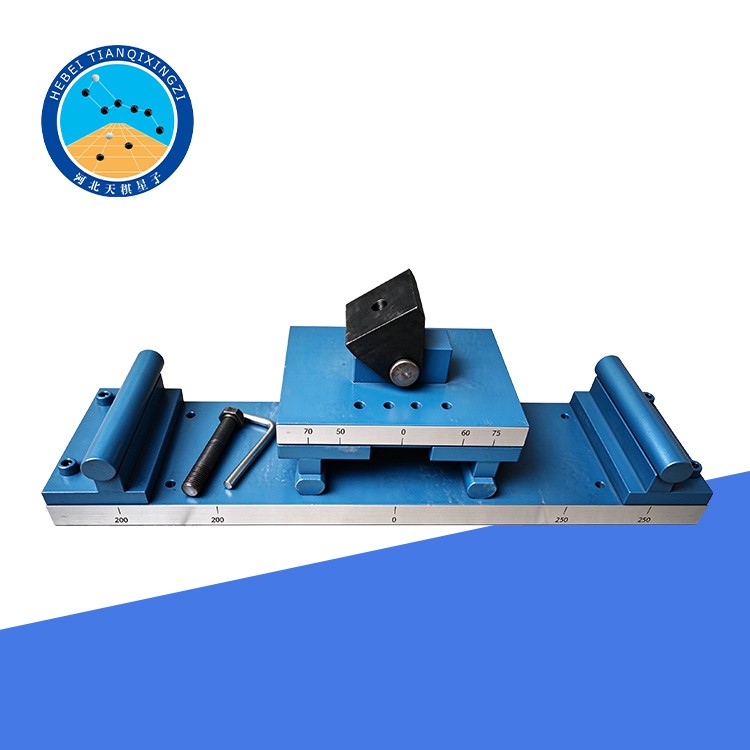

Dispositivo de Ensayo de Resistencia a Flexión del Hormigón

Modelo: TD558-1

I. Introducción al producto

El dispositivo de ensayo de resistencia a flexión del hormigón está diseñado y fabricado por nuestra empresa de acuerdo con la norma JTGE30-2005, «Métodos de ensayo estándar de cemento y hormigón para ingeniería de carreteras», específicamente T0558-2005, «Método de ensayo de resistencia a flexión del hormigón de cemento».

Normas de referencia: ASTM C78/C78M, EN 12390-5

II. Instrumentos y equipos

(1) Prensa de la serie TDYE o máquina de ensayos universal TDWE.

(2) Aparato de ensayo de flexión-tracción modelo TD558-1 (es decir, un equipo para determinar la resistencia a la flexión-tracción y el módulo de elasticidad a flexión-tracción del hormigón, que emplea carga en dos puntos situados a un tercio de la luz y un apoyo libre en tres puntos).

III. Características del producto

1. Diseñado para ensayos de resistencia a la flexión y módulo de elasticidad a flexión-tracción del hormigón.

2. Adecuado para probetas prismáticas de hormigón de cemento utilizadas en ensayos de laboratorio y de control de calidad.

3. Utiliza una configuración de apoyo en tres puntos y aplicación de carga en los tercios del vano para lograr una carga estable y uniforme.

4. Puede utilizarse con una máquina de ensayos de compresión o una máquina universal de ensayos compatible, ofreciendo una solución de ensayo flexible.

5. Apto para la investigación de materiales de hormigón, el control de calidad en la construcción, los ensayos de laboratorio y los proyectos de ingeniería.

6. El dispositivo está diseñado para facilitar su instalación y manejo, contribuyendo a mejorar la eficiencia de los ensayos y la consistencia de las mediciones.

IV. Pruebas de aplicaciones

El dispositivo de ensayo de resistencia a la flexión del hormigón TD558-1 es adecuado para evaluar el comportamiento a flexión de probetas de hormigón de cemento. Permite determinar la resistencia a la flexión del hormigón y las propiedades de deformación por flexión asociadas bajo condiciones de carga especificadas.

Entre las aplicaciones típicas se incluyen:

Ensayos de resistencia a la flexión del hormigón;

Ensayos de flexión en vigas de hormigón;

Ensayos de resistencia a la tracción por flexión del hormigón de cemento;

Ensayos del módulo de elasticidad a flexión del hormigón;

Control de calidad de materiales de hormigón;

Investigación y desarrollo en laboratorio;

Evaluación del hormigón utilizado en carreteras, puentes, pavimentos y otros proyectos de construcción.

V. Apto para muestras de viga de hormigón

El TD558-1 está diseñado para probetas prismáticas de hormigón y puede instalarse en una máquina de ensayo adecuada, según la configuración de ensayo requerida. Su sistema de aplicación de carga tipo viga lo hace idóneo para ensayos de laboratorio en probetas de hormigón sometidas a cargas de flexión.

VI. Principio de ensayo

Durante el ensayo, la probeta prismática de hormigón se coloca sobre los puntos de apoyo del dispositivo. Se aplica carga a través de los puntos de aplicación en las posiciones especificadas hasta que la probeta alcanza el fallo por flexión. La carga máxima aplicada se utiliza para determinar la resistencia a flexión del hormigón de acuerdo con el método de ensayo aplicable.

Para el ensayo del módulo de elasticidad, se mide la deformación correspondiente de la probeta durante la aplicación de la carga con el fin de evaluar su módulo de elasticidad a flexión.
