El dispositivo de ensayo de resistencia a tracción por compresión diametral de cubos de hormigón está diseñado para determinar la resistencia a tracción por compresión diametral de probetas cúbicas de hormigón. Es adecuado para cubos de hormigón estándar de 150 mm y cubos no estándar de 100 mm, y proporciona una carga estable y fiable para los ensayos de resistencia del hormigón en laboratorio.

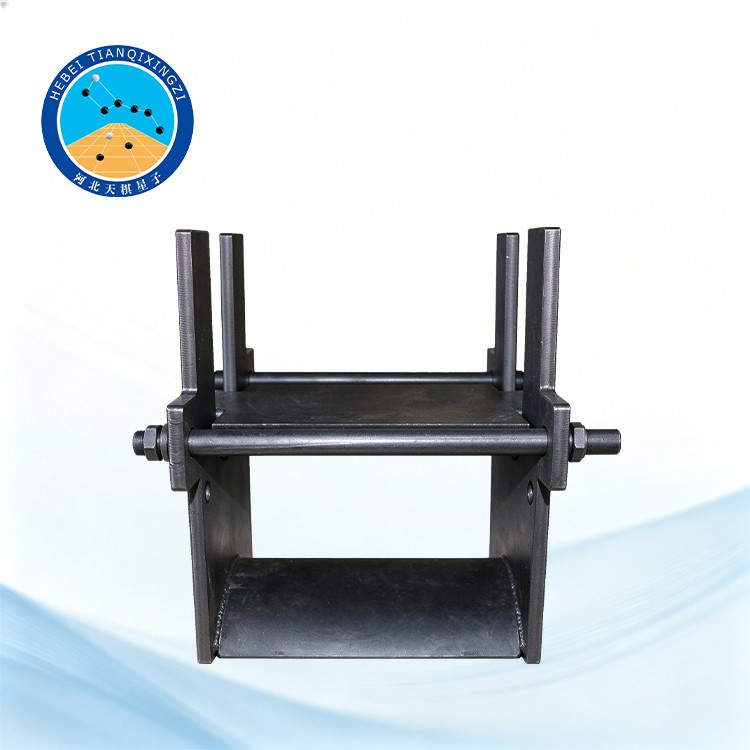

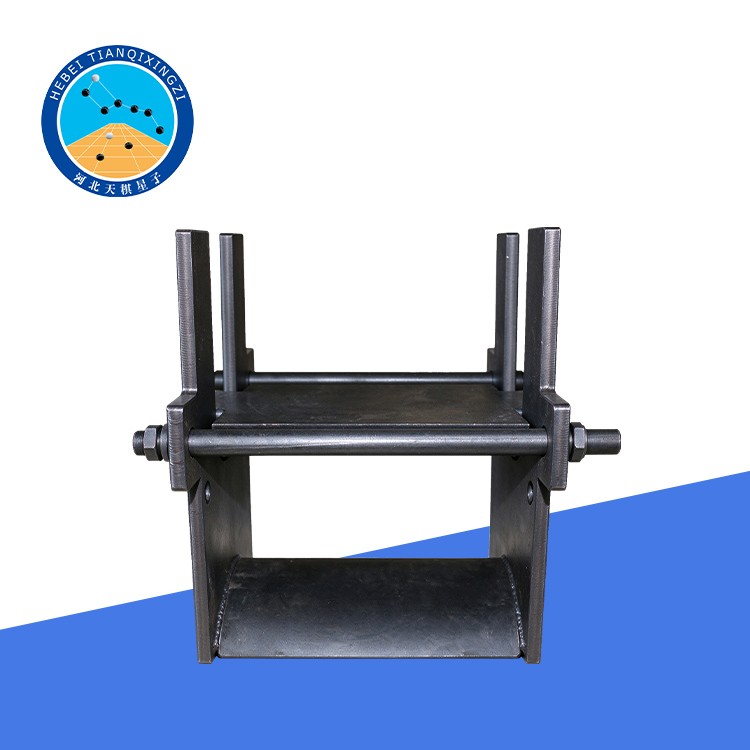

Dispositivo de Ensayo de Tracción por Compresión Diametral para Hormigón

Modelo: TD560-J

I. Introducción al producto

El dispositivo de ensayo de resistencia a tracción por compresión diametral de cubos de hormigón está diseñado y fabricado por nuestra empresa de acuerdo con la norma JTG E30-2005, Métodos de ensayo estándar de cemento y hormigón para ingeniería de carreteras, específicamente T0560-2005, Método de ensayo para determinar la resistencia a tracción por compresión diametral de cubos de hormigón.

Normas de referencia: EN 12390-6:2023, ASTM C496/C496M, ISO 1920-4:2020

II. Principio de la prueba y requisitos de la muestra

El ensayo de resistencia a tracción por compresión diametral del hormigón se realiza utilizando una probeta cúbica. Se aplica una carga de compresión uniformemente distribuida a lo largo del plano central de la probeta, generando un esfuerzo de tracción aproximadamente uniforme a lo largo del plano vertical de carga. El esfuerzo de tracción puede calcularse mediante la teoría de la elasticidad.

En China, se utiliza un cubo de hormigón de 150 × 150 × 150 mm como probeta de ensayo estándar.

El dispositivo de ensayo de tracción por compresión diametral para cubos de hormigón está disponible en dos configuraciones. Una de ellas está diseñada para ensayar la resistencia a tracción por compresión diametral de probetas cúbicas de hormigón estándar de 150 × 150 × 150 mm, así como de probetas cúbicas no estándar de 100 × 100 × 100 mm.

III. Especificaciones técnicas

1) Dimensiones (L × An × Al): 250 × 210 × 220 mm

2) Peso neto: 14,5 kg

3) Compatibilidad: Tipo universal; apto para su uso con máquinas de ensayo universales y prensas de diversos fabricantes

4) Tamaño de la probeta: Admite probetas cúbicas con longitudes de arista de 100 mm y 150 mm

IV. Procedimiento de prueba

1. Utilice probetas cúbicas normalizadas con una longitud de arista de 150 mm, o probetas cúbicas no normalizadas con una longitud de arista de 100 mm. Cada grupo de ensayo constará de tres probetas.

2. Se instalarán bandas de apoyo curvas de acero entre la máquina de ensayo y la probeta. Se colocarán bandas de apoyo de madera contrachapada entre las bandas de acero y la probeta. Las bandas de madera contrachapada tendrán una anchura de 15 a 20 mm y un espesor de 3 a 4 mm. La longitud de ambos tipos de bandas no será inferior a la longitud de la arista de la probeta. Las bandas de madera contrachapada no se reutilizarán.

3. Procedimiento de ensayo

1. Inspeccione el aspecto de la probeta y mida sus dimensiones.

2. Marque el plano de rotura por hendimiento en las superficies superior e inferior de la probeta tal como fue moldeada.

3. Coloque la probeta, las tiras de apoyo curvas de acero y las tiras de madera contrachapada. Alinee el eje de la probeta con el centro del plato inferior de la máquina de ensayo. Las tiras de apoyo deben quedar perpendiculares a la superficie superior de la probeta tal como fue moldeada.

4. Aplicación de carga: Cuando la resistencia a la compresión de la probeta sea inferior a 30 MPa, la velocidad de aplicación de carga deberá ser de 0,02 a 0,05 MPa/s. Cuando la resistencia a la compresión sea de 30 MPa o superior, la velocidad de aplicación de carga deberá ser de 0,05 a 0,08 MPa/s. Cuando la probeta se aproxime a la rotura y la deformación aumente rápidamente, deje de ajustar el control de carga de la máquina de ensayo y continúe aplicando carga hasta que la probeta falle. Registre la carga máxima e informe el resultado con una precisión de 0,01 MPa.

V. Características del producto

1. Diseñado específicamente para ensayos de resistencia a la tracción por hendimiento en cubos de hormigón.

2. Apto tanto para probetas cúbicas de hormigón estándar de 150 mm como para las no estándar de 100 mm.

3. Diseño universal para su uso con diversas máquinas de ensayo de compresión y máquinas de ensayo universales.

4. Su robusta estructura de acero proporciona un soporte estable y una transmisión de carga fiable durante los ensayos.

5. Su estructura compacta y su fácil instalación lo hacen adecuado para ensayos rutinarios de laboratorio.

6. Diseñado conforme a los requisitos del método de ensayo especificado para determinar la resistencia a la tracción por hendimiento del hormigón.

VI. Aplicaciones

El dispositivo de ensayo TD560-J para la determinación de la resistencia a la tracción por hendimiento de cubos de hormigón es adecuado para realizar dicha prueba en probetas cúbicas de hormigón en laboratorios e instalaciones de control de calidad.

Entre las aplicaciones típicas se incluyen:

Ensayos de resistencia a la tracción por hendimiento del hormigón;

Ensayos de resistencia de cubos de hormigón;

Control de calidad del hormigón de cemento;

Investigación sobre materiales de hormigón;

Ensayos de laboratorio de materiales de construcción;

Ensayos de hormigón utilizado en carreteras, puentes, pavimentos y otros proyectos de construcción.
