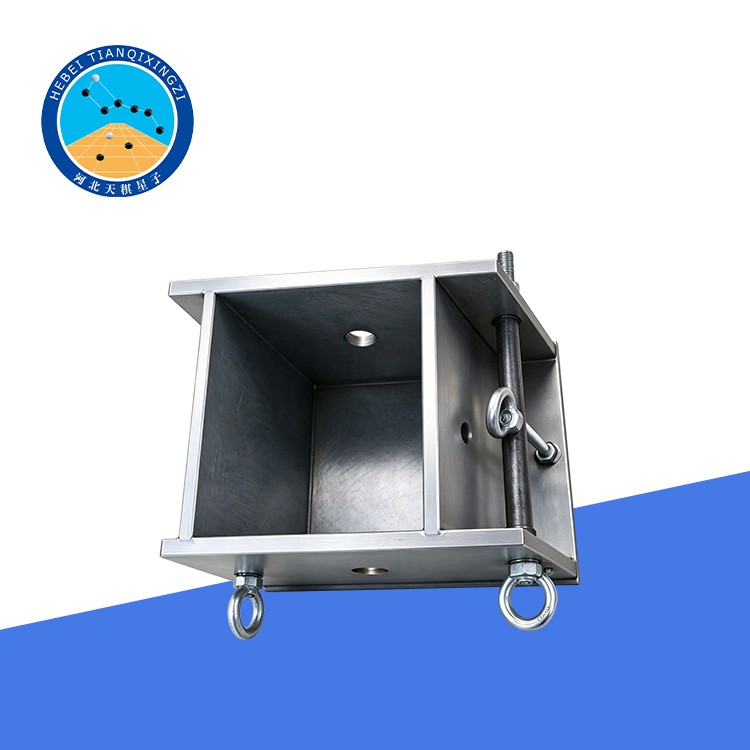

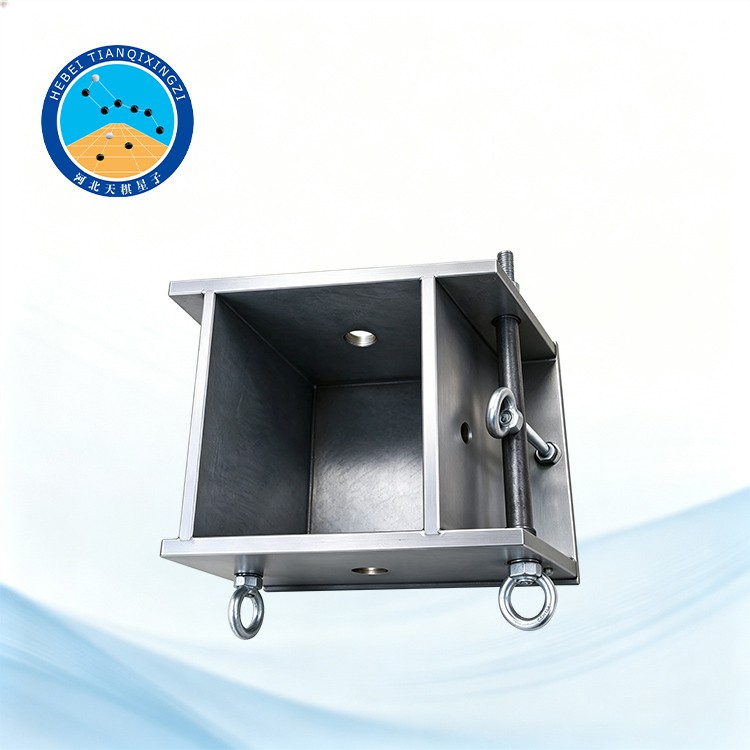

El molde para ensayos de resistencia de adherencia entre hormigón y barras de refuerzo está diseñado para preparar probetas de hormigón utilizadas para evaluar la resistencia de adherencia entre las barras de acero de refuerzo y el hormigón. Es adecuado para fabricar probetas cúbicas de hormigón de 150 mm × 150 mm × 150 mm para ensayos de extracción de barras de refuerzo y resistencia de adherencia. Es ideal para laboratorios de ensayos de materiales de construcción, investigación en ingeniería civil y pruebas de calidad del hormigón.

Molde para Ensayo de Adherencia entre Hormigón y Barras de Refuerzo

Modelo: TD564-M

I. Introducción al producto

El medidor de resistencia de adherencia entre el hormigón y las barras de refuerzo está diseñado para comparar la resistencia de adherencia entre diferentes mezclas de hormigón y un mismo tipo de barra de acero de refuerzo. Se utiliza junto con máquinas universales de ensayo de 30, 60 o 100 toneladas para evaluar la capacidad del hormigón para resistir el deslizamiento de las barras de refuerzo.

El instrumento está diseñado de acuerdo con los requisitos de las siguientes normas chinas: GB/T 50081-2002, Métodos de ensayo de las propiedades mecánicas del hormigón ordinario, y SD 105-82, Código de ensayo para hormigón hidráulico.

Equipado con un instrumento inteligente de medición de alta precisión, el sistema utiliza una unidad informática de adquisición y procesamiento de datos para supervisar y procesar los datos durante todo el ensayo. Ofrece un manejo sencillo y resultados de ensayo precisos, por lo que resulta adecuado para ensayos de laboratorio y evaluaciones comparativas del comportamiento de adherencia entre el hormigón y las barras de refuerzo.

Normas de referencia: ASTM A944-22, ASTM C900-25

II. Especificaciones técnicas

1. Dimensiones de la probeta: 150 × 150 × 150 mm

2. Comparador de cuadrante: 0–1 mm (resolución: 0,001 mm)

3. Dimensiones totales: 589 × 250 × 150 mm

4. Peso: 24 kg

III. Instrucciones de funcionamiento

1. Moldee conjuntamente la barra de acero de refuerzo y el hormigón para formar una probeta y, a continuación, sométala a curado según los requisitos especificados.

2. Instale el indicador de cuadrante en el extremo de la barra de refuerzo que sobresale menos del hormigón y fíjelo firmemente.

3. Coloque la probeta en el dispositivo de ensayo, asegurándose de que el extremo de la barra de refuerzo que sobresale más del hormigón pase a través del orificio central situado en la parte inferior del dispositivo.

4. Monte el conjunto del dispositivo en la máquina de ensayos universal.

IV. Procedimiento de prueba

Para el ensayo se utilizarán barras de acero de refuerzo corrugadas que cumplan con los requisitos de ensayo de adherencia entre hormigón y acero especificados en la norma GB 1499-91, «Barras de acero nervadas laminadas en caliente para el refuerzo de hormigón». El diámetro calculado de la barra de refuerzo será de 20 mm, con un diámetro nominal del núcleo de 18 mm y un diámetro exterior de 22 mm.

A fin de proporcionar una longitud suficiente para la sujeción en la máquina universal de ensayos y para el montaje del instrumento de medición, por lo general se recomienda que la barra de refuerzo tenga una longitud aproximada de 500 mm.

Todas las barras de refuerzo deberán tener las mismas dimensiones, forma y patrón de corrugado. Antes del hormigonado, las barras deberán limpiarse con un cepillo de alambre y pasarse un paño con acetona para eliminar cualquier partícula de acero, aceite o grasa.

La cara del extremo libre de la barra de refuerzo deberá ser lisa y plana, y deberá encajar en la abertura empotrada correspondiente reservada en el molde de la probeta.

Cuando sea necesario, también se podrá utilizar una barra de refuerzo lisa de sección circular y 20 mm de diámetro.

Nota: El diámetro calculado de una barra de refuerzo corrugada es equivalente al diámetro de una barra lisa de sección circular que tenga la misma área de sección transversal.

V. Resultados de las pruebas y cálculos

1. Cálculo de la deformación por deslizamiento: Reste la lectura inicial del comparador de carátula de la lectura registrada en cada nivel de carga para obtener la deformación por deslizamiento correspondiente a dicha carga.

2. Cálculo de la resistencia de adherencia para barras de refuerzo corrugadas: Calcule la media aritmética de las mediciones de deformación por deslizamiento obtenidas de seis especímenes de ensayo y utilice los valores promedio para trazar la curva carga-deformación por deslizamiento, colocando la carga aplicada en el eje vertical y la deformación por deslizamiento en el eje horizontal.

Para valores de deformación por deslizamiento de 0,01 mm, 0,05 mm y 0,10 mm, determine las cargas correspondientes a partir de la curva. Calcule la media aritmética de estos tres valores de carga y divídala por el área superficial de la barra de refuerzo embebida en el hormigón para obtener la resistencia de adherencia (MPa).

Nota: También se puede trazar una curva carga-deformación por deslizamiento para un análisis más detallado del comportamiento de la adherencia entre la barra de refuerzo y el hormigón.
