La Máquina de ensayo de compresión de hormigón con pantalla informática está diseñada para determinar la resistencia a la compresión del hormigón y otros materiales de construcción. Utiliza un sistema de carga hidráulica con adquisición y visualización de datos mediante ordenador, proporcionando resultados claros y fiables para ensayos de laboratorio, control de calidad e investigación de materiales de construcción.

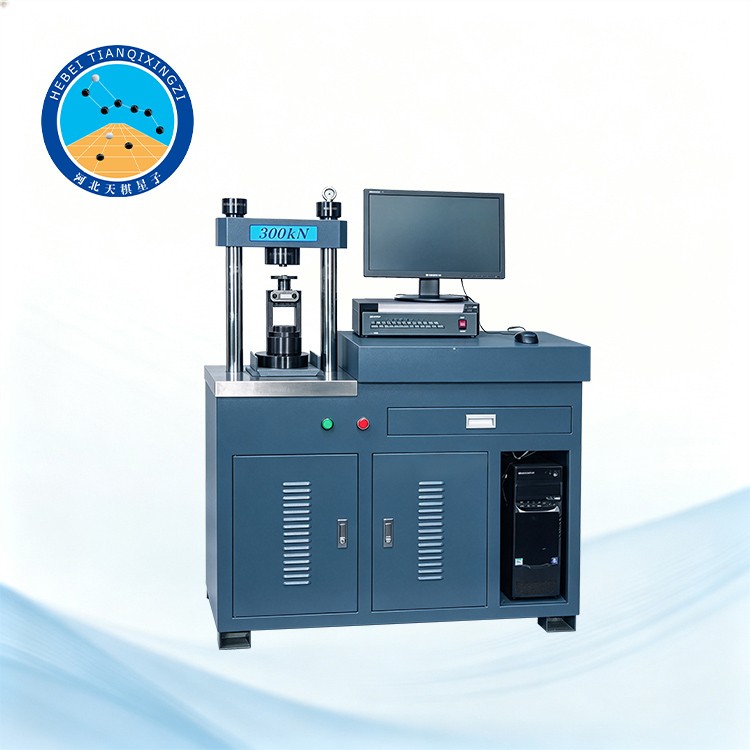

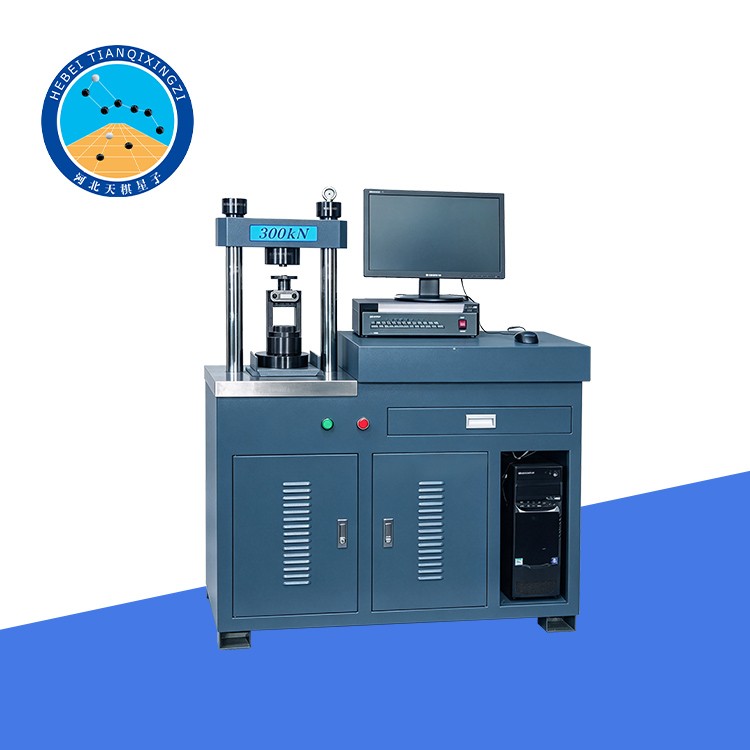

Máquina de Ensayo de Compresión de Hormigón con Visualización por Computadora

Modelo: TD3159-1000B

I. Introducción al producto

La Máquina de Ensayo de Compresión de Hormigón consta de una viga superior, columnas, un tornillo de ajuste y un volante, platos de compresión, un cilindro hidráulico y un pistón. Entre el extremo del tornillo de ajuste y el plato superior de compresión se instala un sistema de asiento esférico. Durante el funcionamiento, cuando la superficie inferior del plato superior entra en contacto con la superficie superior de la probeta de hormigón, el sistema de asiento esférico compensa automáticamente las pequeñas inclinaciones en la dirección de la altura de la probeta, garantizando un contacto completo entre ambas superficies y una distribución uniforme de la carga sobre la probeta. Este sistema de autoalineación es un elemento importante de las máquinas de ensayo de compresión especificadas en EN 12390-4.

Normas de referencia: EN 12390-4, ASTM C39, AASHTO T 22, IS 14858:2000

II. Procedimientos operativos

1. Conecte el cable de alimentación, seleccione el nivel adecuado y pulse el botón "Set" para configurar los parámetros del sistema; si no es necesario realizar ajustes, pase directamente al siguiente paso.

2. Pulse el botón "Reset" para borrar la lectura, coloque la muestra de ensayo en el centro y gire la rueda manual para ajustar el husillo hasta que la placa de presión superior se encuentre aproximadamente a 5 mm por encima de la muestra. Pulse el botón "Start" para poner en marcha el motor (debería encenderse el indicador luminoso rojo; de lo contrario, no se mostrará la velocidad de carga y no será posible guardar ni imprimir los datos del ensayo).

3. Cierre la válvula de retorno de aceite, abra lentamente la válvula de suministro de aceite y controle la velocidad de carga según sea necesario hasta que la probeta falle.

4. Abra la válvula de retorno de aceite y cierre la válvula de suministro de aceite. Retire los fragmentos de la probeta rota. Repita el mismo procedimiento para colocar la segunda y la tercera probeta.

5. Abra la válvula de retorno de aceite para liberar la carga. Pulse el botón "Print" (Imprimir) para imprimir todos los datos y resultados de la prueba. Una vez finalizada la prueba, pulse el botón "Stop" (Parar) para detener el motor y, a continuación, desconecte la alimentación eléctrica.

6. Al ensayar muestras del mismo tamaño, no gire la rueda manual. Permita que el pistón retroceda libremente. Esto ayuda a garantizar la precisión del ensayo y, al mismo tiempo, ahorra tiempo de prueba.

7. Si el pistón supera el límite máximo de recorrido (aproximadamente 20 mm), el interruptor de proximidad activará una parada de protección; en este caso, abra la válvula de retorno de aceite para bajar el pistón y, a continuación, reinicie el ensayo.

8. Si se produce alguna anomalía en el sistema de control durante el funcionamiento, apague inmediatamente el interruptor de alimentación.

9. La carcasa de la máquina de ensayo debe estar conectada a tierra de forma segura.

III. Mantenimiento y cuidado

1. Mantenimiento de la nivelación de la máquina de ensayo: Ciertos factores pueden alterar la nivelación de la máquina; por ello, esta debe verificarse periódicamente. Si la desviación supera el rango especificado, es necesario volver a nivelar la máquina.

2. La máquina de ensayo de compresión para cemento y hormigón debe mantenerse limpia; tras limpiar las superficies no pintadas, se debe aplicar una fina capa de aceite antioxidante.

3. El pistón de la máquina de ensayo de compresión para cemento y hormigón no debe elevarse más allá del límite especificado.

IV. Aplicaciones

La Máquina de Ensayo de Compresión de Hormigón con Pantalla Informática está diseñada para determinar la resistencia a la compresión de probetas de hormigón y es adecuada para ensayos rutinarios en laboratorios de materiales de construcción. Puede utilizarse para el control de calidad, la inspección de materiales, la investigación y el desarrollo, así como para la evaluación de la resistencia del hormigón en proyectos de ingeniería civil y construcción.

La máquina es adecuada para ensayar probetas de hormigón de diferentes tamaños y configuraciones cuando está equipada con los platos de compresión o accesorios adecuados. Es especialmente útil para ensayos de compresión de cubos y cilindros de hormigón en laboratorios, centros de ensayo, empresas de construcción, universidades e instituciones de investigación.

V. Características clave

1. El sistema de carga hidráulica proporciona una aplicación de fuerza estable y controlada durante los ensayos de compresión.

2. El conjunto de asiento esférico ayuda a compensar ligeras inclinaciones de la probeta y favorece una distribución uniforme de la carga.

3. La adquisición y visualización de datos mediante ordenador facilitan el seguimiento y el registro de los resultados de los ensayos.

4. La información digital clara de la prueba ayuda a los operadores a evaluar la carga máxima y la resistencia a la compresión del hormigón.

5. La estructura de carga rígida proporciona un soporte estable durante el ensayo de la probeta.

6. La protección de límite del pistón ayuda a evitar un recorrido excesivo del mismo durante el funcionamiento.

7. Adecuado para ensayos rutinarios de compresión de hormigón, control de calidad e investigación de laboratorio.

VI. Registro de datos y resultados de las pruebas

El sistema de visualización informatizado permite a los operadores supervisar los datos durante el ensayo de compresión y registrar los resultados requeridos. Los datos del ensayo pueden imprimirse una vez finalizado este, lo que proporciona un registro práctico para la documentación del laboratorio, el control de calidad y los informes de ensayos de materiales.

Para los laboratorios que realizan ensayos de compresión de hormigón de forma reiterada, el sistema ayuda a simplificar las operaciones rutinarias y a mejorar la eficiencia en el registro y la elaboración de informes de los datos de los ensayos.
