El Equipo de Compactación de Probetas de Hormigón Compactado con Rodillo (RCC) está diseñado para la preparación y compactación de probetas de flexión de hormigón compactado con rodillo (RCC) en ensayos de laboratorio. Proporciona una compactación estable y eficaz para ayudar a obtener probetas de RCC uniformes destinadas a ensayos de materiales de construcción, control de calidad y aplicaciones de investigación.

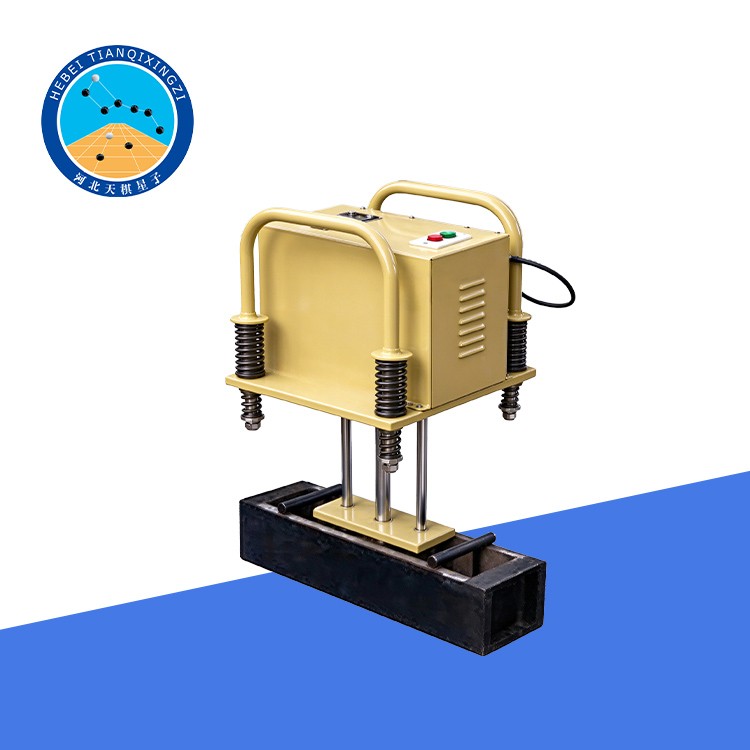

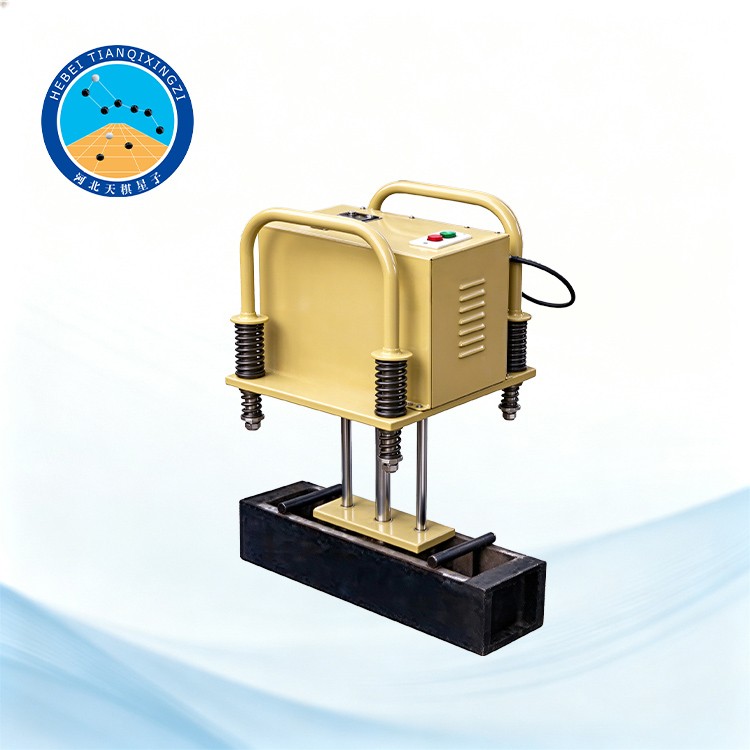

Equipo de compactación de probetas de hormigón compactado con rodillo (RCC)

Modelo: TD552-1

I. Descripción general del producto

El Equipo de Compactación de Probetas de Hormigón Compactado con Rodillo (RCC), también denominado Equipo para la Preparación de Probetas de Flexión de Hormigón Compactado con Rodillo (RCC), ha sido desarrollado y fabricado por nuestra empresa de acuerdo con JTG E30-2005, Métodos de Ensayo de Cemento y Hormigón para Ingeniería de Carreteras, específicamente T0552-2005, Procedimiento Normalizado para la Preparación de Probetas de Hormigón Compactado con Rodillo en Laboratorio. El equipo ha sido sometido a múltiples mejoras para optimizar su rendimiento y fiabilidad.

El equipo ofrece una calidad fiable y un funcionamiento estable, y está diseñado para la preparación y compactación de probetas de flexión de hormigón compactado con rodillo (RCC) en ensayos de laboratorio.

II. Especificaciones técnicas

1. Frecuencia: 50 Hz ± 3 Hz

2. Amplitud: 1 mm

3. Potencia: 1,1 kW

4. Peso: 25 kg

5. Dimensiones del molde:

100 × 100 × 400 (una unidad)

100 × 150 × 550 (una unidad)

100 × 150 × 600 (una unidad)

6. Dimensiones de la placa de presión:

95 × 395 (una unidad)

145 × 545 (una unidad)

145 × 595 (una unidad)

7. Voltaje: 380 V (3 hilos)

III. Procedimiento operativo

1. Verifique el equipo de compactación de especímenes de RCC y los demás equipos de ensayo para asegurarse de que se encuentren en buenas condiciones de funcionamiento.

2. Inspeccione el molde en busca de deformaciones y asegúrese de que pueda ensamblarse correctamente. Limpie el molde y su tapa, aplique una capa fina de aceite mineral en las paredes interiores y fije firmemente la tapa al molde del espécimen.

3. Calcule la masa de muestra necesaria para preparar un espécimen, basándose en la densidad teórica del hormigón compactado con rodillo y el volumen interno del molde, utilizando un grado de compactación del 95 %.

4. Pese una muestra representativa de hormigón compactado con rodillo, ajustándose a la cantidad requerida. Divida la muestra en dos capas y colóquelas en el molde para probetas. Durante el llenado, tenga cuidado de evitar la segregación de la muestra.

Después de colocar cada capa de muestra en el molde, utilice primero una paleta para introducir y retirar el material a lo largo de la pared interior del molde, realizando una vuelta completa, y después compacte la muestra con una barra de compactación. Para una probeta de 100 × 100 × 400 mm, compacte cada capa 50 veces. Para una probeta de 150 × 150 × 550 mm o 150 × 150 × 600 mm, compacte cada capa 100 veces.

La compactación debe realizarse uniformemente en dirección espiral, desde los bordes hacia el centro. Al compactar la capa inferior, la barra de compactación debe llegar hasta el fondo del molde. Al compactar la capa superior, la barra debe penetrar aproximadamente 20 mm en la capa inferior. La compactación debe realizarse de manera uniforme y suave, sin golpes.

Coloque la placa de presión sobre la superficie de la muestra y, a continuación, coloque el Equipo de Compactación de Probetas de Hormigón Compactado con Rodillo (RCC) sobre la placa de presión. Encienda el vibrador y continúe la vibración hasta que la superficie de la muestra quede al mismo nivel que el borde superior del molde.

Retire la placa de presión y el molde de extensión, y utilice una paleta para alisar la superficie de la probeta.

IV. Mantenimiento de equipos

1. Una vez preparadas las muestras, trasládelas —junto con los moldes— a la cámara de curado para su curado.

2. Desmonte el conjunto del molde y la placa de presión, límpielos y séquelos, y luego aplique grasa para evitar la oxidación.

V. Verificación de la compactación

Antes de realizar el ensayo de resistencia, mida las dimensiones de la probeta preparada utilizando un pie de rey. Mida la altura y la anchura en al menos tres puntos y calcule el valor medio, mientras que la longitud debe medirse en al menos dos puntos y calcularse igualmente el valor medio. Calcule el volumen de la probeta a partir de las dimensiones medias y, a continuación, pese la probeta para determinar su grado de compactación real.

El grado de compactación real debe compararse con el grado de compactación de diseño del 95 %. Si la desviación supera el 1 %, deberá ajustarse adecuadamente la cantidad de muestra o el procedimiento de preparación para garantizar que se alcance el grado de compactación requerido.

VI. Características del producto

Diseñado específicamente para la preparación de especímenes de hormigón compactado con rodillo (HCR).

Adecuado para preparar especímenes de HCR para ensayos de flexión de diversas dimensiones.

Frecuencia y amplitud de vibración estables para una compactación uniforme.

Construcción robusta para un funcionamiento fiable en laboratorio.

Fácil de operar, mantener y limpiar.

Contribuye a mejorar la uniformidad y la repetibilidad en la preparación de especímenes de HCR.
