El Equipo para Ensayo del Módulo de Elasticidad de Prismas de Hormigón está diseñado para determinar el módulo de elasticidad a compresión de probetas de hormigón sometidas a compresión axial. El equipo es adecuado para ensayos de laboratorio de probetas prismáticas de hormigón con sección rectangular y puede utilizarse junto con una máquina de ensayo de compresión de hormigón para medir la deformación de las probetas bajo una carga controlada.

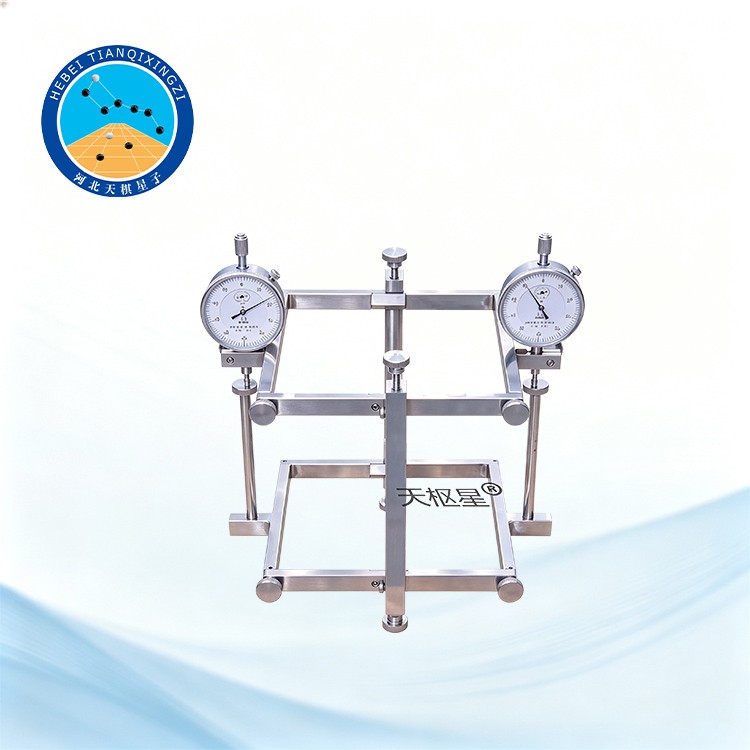

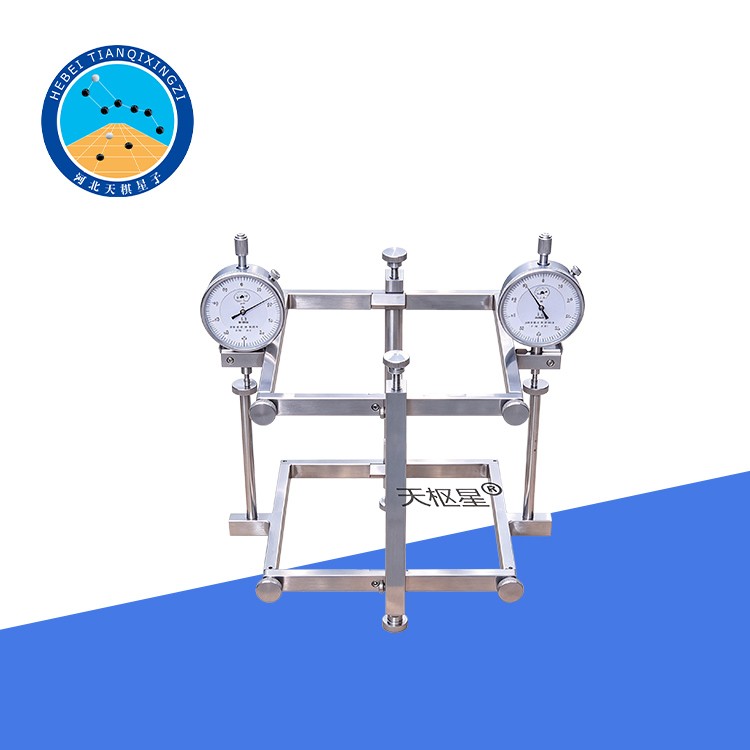

Equipo para Ensayo del Módulo Elástico de Prismas de Hormigón

Modelo: TD556-A

I. Ámbito de aplicación

Este método de ensayo especifica el procedimiento para determinar el módulo de elasticidad a compresión del hormigón, denominado en lo sucesivo módulo de elasticidad. El módulo de elasticidad del hormigón se determina en función del módulo de carga correspondiente a un nivel de tensión equivalente al 40 % de la resistencia a la compresión axial. Este método de ensayo es aplicable a probetas prismáticas de sección rectangular de diferentes tipos de hormigón.

Normas de referencia: ASTM C469/C469M, EN 12390-13, ISO 1920-10

II. Preparación de la muestra

Las dimensiones de las probetas deberán ser las mismas que las especificadas para el ensayo de resistencia a la compresión axial.

Cada grupo deberá estar compuesto por seis probetas de la misma edad, preparadas y curadas en las mismas condiciones. Tres probetas se utilizarán para determinar la resistencia a la compresión axial, que se empleará para establecer los criterios de carga del ensayo del módulo de elasticidad, mientras que las otras tres probetas se utilizarán para el ensayo del módulo de elasticidad.

III. Instrumentos y equipos

El equipo principal deberá cumplir con los requisitos especificados en este procedimiento.

Instrumentos de medición de deformación: Dos comparadores de cuadrante (Grado 0 o Grado 1), u otros instrumentos de medición con una precisión de 0,001 mm o superior.

VI. Principio de funcionamiento

Durante el ensayo, la probeta de hormigón se coloca entre los platos de compresión de una máquina de ensayo de compresión adecuada, y el dispositivo de medición de la deformación se fija firmemente a la probeta.

La probeta se somete a una carga de compresión axial controlada. Se utilizan dos comparadores de carátula para medir la deformación longitudinal de la probeta durante la aplicación de la carga. Las lecturas de deformación se registran en los niveles de tensión especificados, y el módulo de elasticidad a compresión se calcula a partir de la relación entre la tensión aplicada y la deformación correspondiente.

El nivel de carga del ensayo se establece en función de la resistencia a la compresión axial medida en probetas del mismo lote. El módulo de elasticidad se determina utilizando el módulo de carga correspondiente a un nivel de tensión equivalente al 40 % de la resistencia a la compresión axial.

V. Procedimiento de prueba

1. Verifique el equipo de ensayo del módulo de elasticidad de prismas de hormigón, la máquina de ensayos de compresión, los instrumentos de medición de deformación y otros accesorios para asegurarse de que se encuentren en buen estado de funcionamiento.

2. Mida las dimensiones de la probeta de hormigón y examine su aspecto en busca de defectos evidentes.

3. Instale el dispositivo de medición de deformación en la probeta y asegúrese de que los comparadores de cuadrante estén correctamente colocados y firmemente fijados.

4. Coloque la probeta centrada entre los platos de compresión de la máquina de ensayo.

5. Aplique la carga gradualmente de acuerdo con el procedimiento de carga especificado y registre las lecturas de deformación correspondientes.

6. Continúe aplicando carga hasta alcanzar el nivel de esfuerzo especificado y registre la deformación en los puntos de carga requeridos.

7. Retire la probeta una vez finalizado el ensayo y verifique el equipo y los instrumentos de medición.

8. Calcule el módulo de elasticidad a compresión a partir de los datos de esfuerzo y deformación medidos.

VI. Características clave

1. Diseñado para ensayos de módulo de elasticidad a compresión en probetas de hormigón.

2. Adecuado para probetas de hormigón prismáticas de ángulo recto.

3. Equipado con dos comparadores de precisión para la medición de la deformación.

4. Permite la medición de deformaciones con una precisión de 0,001 mm o superior cuando se utilizan instrumentos de medición adecuados.

5. Estructura mecánica sencilla y manejo práctico.

6. Puede utilizarse junto con una máquina de ensayo de compresión de hormigón.

7. Adecuado para ensayos de laboratorio rutinarios, control de calidad e investigación sobre el hormigón.

8. Proporciona datos fiables de deformación para calcular el módulo elástico del hormigón.
