El Aparato de Ensayo de Anillo J para Hormigón Autocompactante (SCC) se utiliza para evaluar la capacidad de paso y el comportamiento de flujo del hormigón autocompactante fresco. Es adecuado para ensayos de laboratorio de SCC y permite evaluar la capacidad del hormigón para fluir a través de los espacios entre las armaduras.

Aparato de Ensayo de Anillo J para Hormigón SCC

Modelo: TD533

I. Aplicación del producto

El aparato de ensayo de anillo J para hormigón autocompactante se utiliza principalmente para evaluar la capacidad de paso del hormigón autocompactante fresco a través de espacios estrechos. El aparato cumple con los requisitos de JGJ/T 283-2012, Especificación técnica para la aplicación del hormigón autocompactante, y JTG 3420-2020, Métodos de ensayo de cemento y hormigón para ingeniería de carreteras.

Normas de referencia: ASTM C1621/C1621M-17(2023), EN 12350-12:2010

II. Especificaciones técnicas

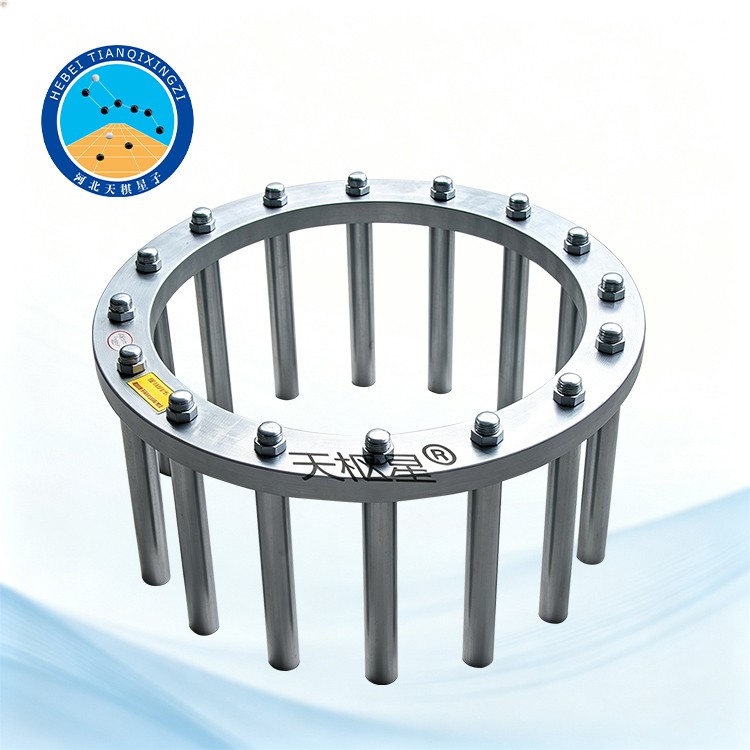

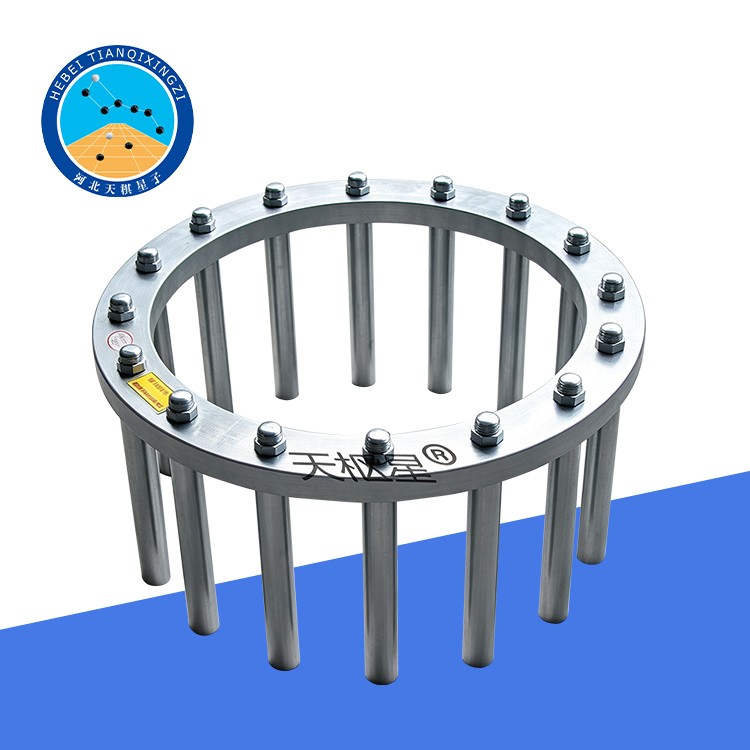

1. Anillo en J: Diámetro 300 mm;

2. Diámetro de la barra de refuerzo: φ18 mm;

3. Número de barras de refuerzo: 16.

III. Procedimiento de prueba

1. Llene un cubo metálico de 10 L con 6–7 L de hormigón fresco y déjelo reposar durante 60 s ± 10 s.

2. Durante el período de reposo de 60 s ± 10 s, humedezca la placa base y el cono de Abrams con una esponja o toalla. Asegúrese de que no haya agua acumulada en la pared interior del cono de Abrams ni sobre la placa base. Coloque la placa base sobre una superficie firme y nivelada. Coloque el cono de Abrams en posición vertical en el centro de la placa base, con su borde inferior alineado con el círculo marcado de 200 mm. Coloque el anillo J alrededor del cono de Abrams, con su borde inferior alineado con el círculo marcado de 300 mm. Mantenga el cono de Abrams firmemente en su posición durante el llenado.

3. Vierta el hormigón del cubo metálico en el cono de Abrams. Llene el cono de forma continua en una sola capa hasta completarlo, sin aplicar vibración ni compactación durante todo el proceso de llenado.

4. Utilice una paleta para retirar el exceso de hormigón de la parte superior del cono de Abrams hasta que quede al ras del borde superior del cono. Retire el hormigón sobrante alrededor del cono de Abrams sobre la placa base. A continuación, levante inmediatamente el cono de Abrams verticalmente y de forma suave. El intervalo de tiempo entre el llenado del cono y su elevación no debe superar los 40 s. El proceso de elevación debe completarse en 3–7 s, permitiendo que el hormigón fluya libremente. Todo el proceso, desde el inicio del llenado hasta la elevación del cono de Abrams, debe realizarse de forma continua y completarse en un plazo máximo de 150 s.

5. Cuando la mezcla de hormigón deje de extenderse o el tiempo de extensión alcance los 50 s, mida y registre el diámetro máximo D1 del hormigón extendido y el diámetro D2 perpendicular a D1. El diámetro final de extensión (D) de la mezcla de hormigón se calcula como el promedio de ambos diámetros. La medición debe realizarse con una precisión de 1 mm y el resultado debe redondearse al múltiplo de 5 mm más cercano.

IV. Características del producto

El aparato de ensayo de anillo en J para hormigón autocompactante (HAC) cuenta con un anillo en J metálico rígido y barras de refuerzo de acero distribuidas uniformemente, lo que proporciona una configuración de ensayo estable y fiable. El equipo es adecuado para evaluar la fluidez y la capacidad de paso del hormigón autocompactante en estado fresco bajo condiciones de laboratorio.

El ensayo de anillo en J puede utilizarse junto con un cono de Abrams y una placa base para determinar la capacidad del hormigón autocompactante para fluir a través de espacios restringidos. Los resultados del ensayo permiten evaluar el comportamiento de llenado y la capacidad de paso del HAC alrededor de las barras de refuerzo.

V. Aplicación

Este equipo de ensayo de anillo en J (J-Ring) es adecuado para laboratorios de hormigón, laboratorios de ensayo de materiales de construcción, universidades, institutos de investigación, organismos de inspección de calidad y proyectos de construcción. Es aplicable a los ensayos y al control de calidad del hormigón autocompactante (HAC) y de otras mezclas de hormigón fresco que requieran una evaluación de su capacidad de paso.

VI. Ventajas del producto

Adecuado para ensayos de capacidad de paso del hormigón autocompactante (HAC);

Estructura metálica del anillo en J (J-ring) rígida y duradera;

Anillo en J de 300 mm de diámetro con 16 varillas de refuerzo;

Adecuado para aplicaciones de laboratorio y control de calidad;

Puede utilizarse con un cono de Abrams y una placa base;

Funcionamiento sencillo y medición práctica;

Adecuado para ensayos e investigación de materiales de hormigón.
