El aparato de ensayo de embudo V para hormigón autocompactante está diseñado para evaluar la viscosidad, la fluidez y la resistencia a la segregación del hormigón autocompactante (SCC) mediante la medición del tiempo de flujo a través de un embudo en forma de V. Es adecuado para el control de calidad y los ensayos de laboratorio de hormigón fresco.

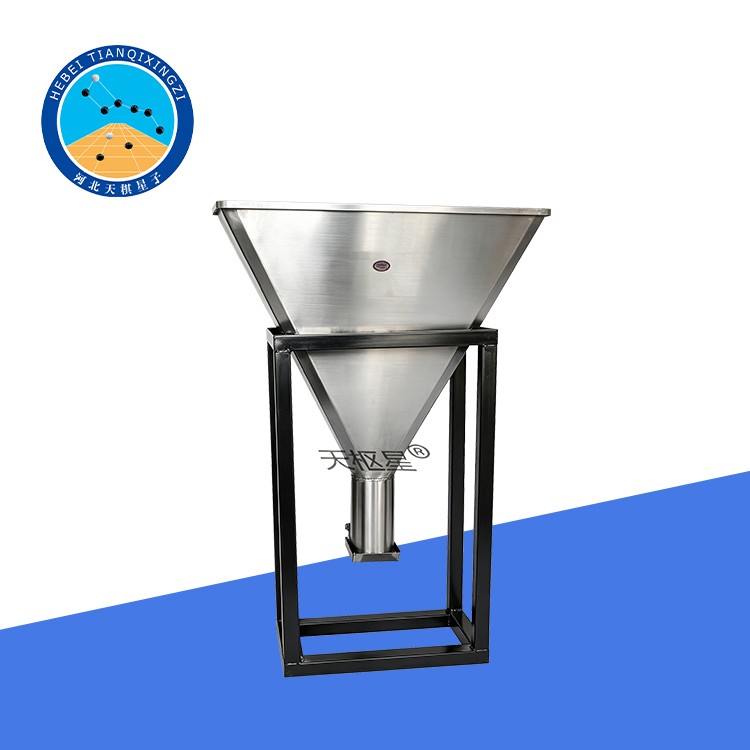

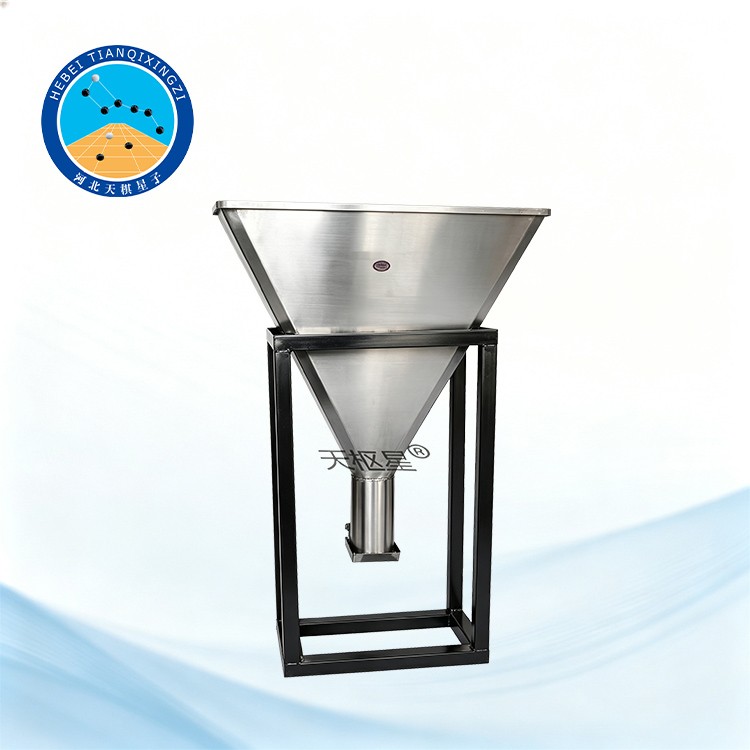

Aparato de Ensayo de Embudo en V para Hormigón Autocompactante

Modelo: TDHZ-V1

I. Introducción al producto

El embudo V para hormigón DHZ-V1, diseñado para evaluar la viscosidad y la resistencia a la segregación de las mezclas de hormigón, es fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con los requisitos de ensayo especificados en DLT 1448-2015, Código de Ensayo para Hormigón de Ingeniería Eléctrica. El embudo V para hormigón TDHZ-V1 se utiliza para determinar la viscosidad y la resistencia a la segregación del hormigón autocompactante (SCC).

Norma de referencia: EN 12350-9

II. Especificaciones técnicas

1. Capacidad: 10 L

2. Material: Acero inoxidable

III. Procedimiento operativo

1. Prepare la muestra de hormigón fresco de acuerdo con los requisitos especificados en la Sección 4.1.

2. Enjuague bien el embudo en V con agua limpia y límpielo con un paño húmedo para mantener húmeda la superficie interior. Coloque el embudo en V en el soporte y asegúrese de que esté bien posicionado, con la superficie superior nivelada y el embudo en posición vertical.

3. Coloque el balde de 12 L debajo del embudo en V y asegúrese de que la compuerta de descarga inferior esté cerrada.

4. Utilice un balde de plástico de 5 L para contener la muestra de hormigón y viértala en el embudo en V de manera constante desde la parte superior hasta llenarlo por completo.

5. Utilice una llana para nivelar la superficie superior del hormigón a ras del borde superior del embudo en V.

6. Tras nivelar la superficie superior del hormigón, deje reposar la muestra durante 1 minuto. A continuación, abra la compuerta de salida inferior del embudo en V y utilice un cronómetro para medir el tiempo (t₀) transcurrido desde la apertura de la compuerta hasta que todo el hormigón haya salido del embudo, con una precisión de 0,1 s. Simultáneamente, observe y registre si se produce alguna obstrucción o cualquier otra anomalía en el flujo.

7. Si el hormigón fresco presenta una viscosidad relativamente alta y resulta difícil determinar el momento en que finaliza el flujo, observe el hormigón desde la parte superior del embudo en V. El instante en que se hace visible la luz a través del embudo indica que el hormigón ha salido completamente por la abertura de descarga.

8. La medición del tiempo de flujo t₀ debe realizarse preferiblemente dos veces sobre la misma muestra en un intervalo de 5 minutos.

IV. Procesamiento de los resultados de las pruebas

El tiempo de flujo t₀ se calcula como el promedio de los dos resultados de ensayo, registrándose el resultado con una aproximación de 0,1 s.

V. Características del producto

1. Funcionamiento sencillo y fiable: El método de ensayo del embudo en V ofrece una forma directa de evaluar el comportamiento de flujo del hormigón autocompactante fresco mediante la medición de su tiempo de descarga.

2. Construcción en acero inoxidable: El embudo en V está fabricado en acero inoxidable, lo que proporciona una buena resistencia a la corrosión y facilita su limpieza tras el ensayo.

3. Estructura de ensayo estable: El soporte rígido mantiene el embudo firmemente en su posición durante el ensayo, lo que contribuye a mantener condiciones de ensayo constantes.

4. Adecuado para laboratorio y control de calidad: El equipo puede utilizarse para ensayos rutinarios, verificación de la dosificación de la mezcla, desarrollo de hormigón y control de calidad de hormigón autocompactante (SCC) en estado fresco.

5. Medición sencilla del tiempo de flujo: El tiempo de descarga puede medirse directamente con un cronómetro, lo que hace que el ensayo resulte práctico para el uso diario en laboratorio.

VI. Aplicación

El equipo de ensayo de embudo en V para hormigón autocompactante se utiliza principalmente para evaluar la fluidez y las características de flujo relacionadas con la viscosidad del hormigón autocompactante en estado fresco. El tiempo de flujo medido en el embudo en V permite evaluar el comportamiento de llenado del hormigón autocompactante (HAC) y comparar las características de flujo de diferentes mezclas de hormigón.

Es adecuado para:

Diseño y desarrollo de mezclas de hormigón autocompactante (HAC);

Control de calidad del hormigón fresco;

Ensayos de laboratorio de hormigón;

Comparación de diferentes proporciones de mezcla de HAC;

Investigación sobre aditivos para hormigón y trabajabilidad;

Laboratorios de ensayo de materiales de construcción;

Universidades, institutos de investigación y laboratorios de control de calidad.
