La placa base para ensayo de flujo de asentamiento del concreto se utiliza principalmente en laboratorios o en obras de construcción para evaluar la fluidez y trabajabilidad del concreto mediante la medición de su flujo de asentamiento. Este ensayo es fundamental para garantizar la calidad del concreto y un buen desempeño durante la construcción.

Placa Base para Ensayo de Extensión de Flujo del Concreto

Modelo: TD532-1

I. Descripción general del producto

La placa base para el ensayo de flujo de asentamiento del hormigón está diseñada y fabricada de conformidad con la norma JGJ/T 283-2012, Especificación técnica para la aplicación de hormigón autocompactante. Este método de ensayo se utiliza para determinar la capacidad de llenado del hormigón autocompactante en estado fresco mediante la medición de su flujo de asentamiento.

Norma aplicable: JGJ/T 283-2012

Normas de referencia: EN 12350-8:2019, ISO 1920-13:2018, ASTM C1611/C1611M

II. Parámetros técnicos

Longitud del lado de la placa base: Típicamente 1000 mm o 1500 mm

Deflexión: ≤ 3 mm

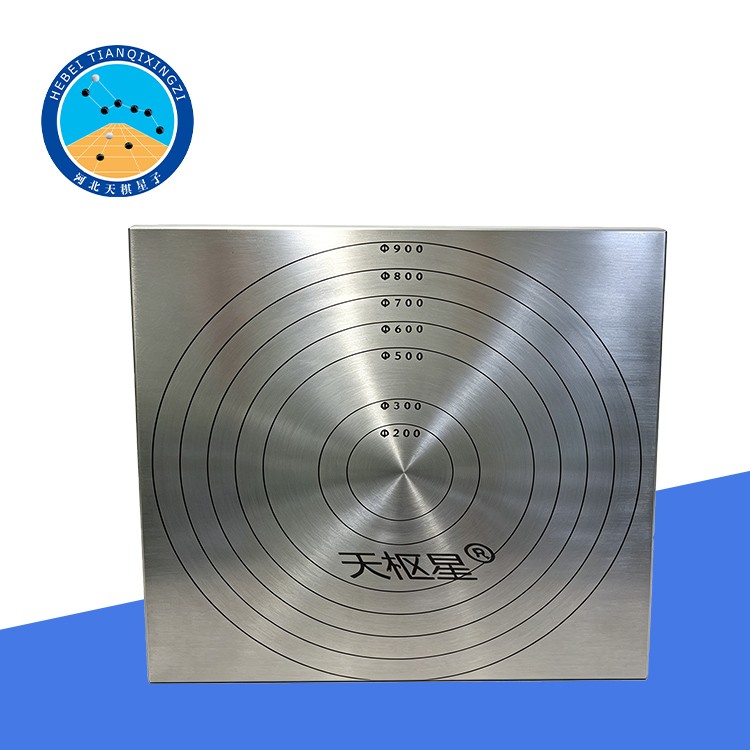

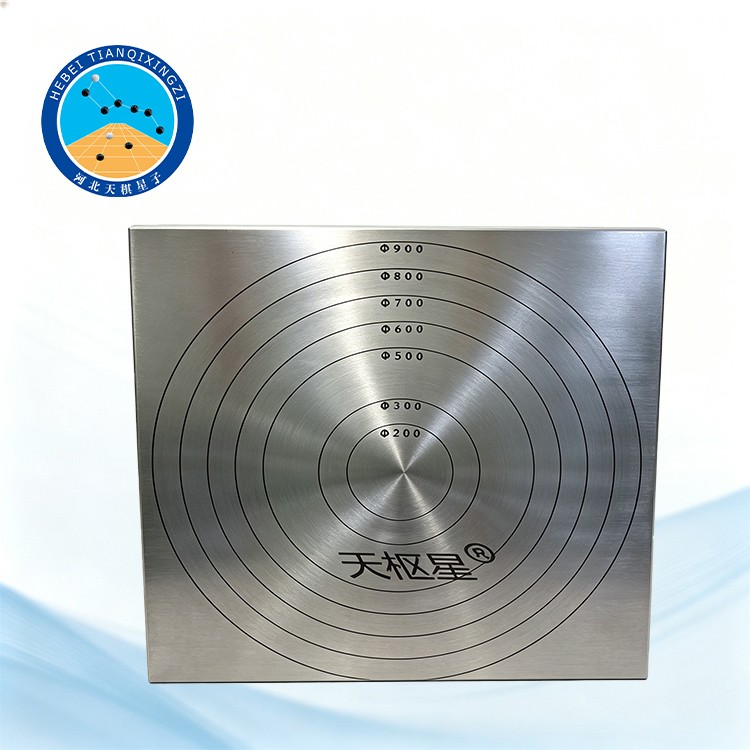

Círculos concéntricos: Marcada con círculos concéntricos de 300 mm, 600 mm, 800 mm y 900 mm de diámetro

III. Instrucciones de funcionamiento

1. Humedezca la placa base y el cono de Abrams, asegurándose de que no quede agua acumulada en la pared interior del cono ni en la superficie de la placa base. Coloque la placa base sobre una superficie firme y nivelada, y sitúe el cono de Abrams en el centro de la misma. Pise los pedales situados a ambos lados para mantener el cono firmemente en su lugar durante el llenado.

2. Llene el cono de asentamiento con la muestra de hormigón fresco sin provocar segregación. Utilice el recipiente de la muestra para permitir que la mezcla de hormigón fluya uniformemente hacia el interior del cono, llenándolo por completo en una sola operación y sin formar capas. Todo el proceso de llenado, desde el inicio de la carga hasta su finalización, debe completarse en un plazo de 1,5 minutos, sin realizar apisonado ni vibrado.

3. Utilice una rasqueta para retirar el exceso de hormigón de la parte superior del cono de asentamiento lleno y nivele la superficie a ras del borde superior del mismo. A continuación, levante el cono de asentamiento verticalmente y de forma constante hasta una altura de 750 mm. El tiempo de elevación debe controlarse para que sea de aproximadamente 3 segundos. Una vez que el hormigón deje de fluir, mida el diámetro máximo de extensión y el diámetro perpendicular a dicho diámetro máximo. Cada diámetro solo necesita medirse una vez. Todo el proceso, desde la elevación del cono de asentamiento hasta la finalización de la medición del diámetro de extensión de la mezcla de hormigón, debe completarse en un plazo de 40 segundos.

4. Para determinar el tiempo T50 necesario para que el flujo de asentamiento alcance los 500 mm, se debe poner en marcha el cronómetro en el momento en que se levanta el cono de asentamiento y detenerlo cuando el borde exterior del hormigón extendido toque por primera vez la circunferencia del círculo de 500 mm de diámetro marcada en la placa base. Registre el tiempo con una precisión de 0,1 s.

IV. Cálculo de resultados

El flujo de asentamiento del hormigón se calcula como el promedio de dos diámetros perpendiculares de la masa extendida una vez que el flujo se ha detenido. El resultado debe registrarse con una aproximación de 5 mm.

Se debe observar el estado del hormigón tras finalizar el flujo de asentamiento. Si se aprecia una acumulación de árido grueso en el centro, o si se observa una cantidad significativa de pasta de cemento exudando por el borde de la masa extendida, esto indica que la mezcla de hormigón presenta una baja resistencia a la segregación. Esta condición debe registrarse.

V. Características del producto

• Placa base rígida y estable: Fabricada con un material duro, liso y no absorbente para proporcionar una superficie de ensayo estable y nivelada.

• Superficie de ensayo estandarizada: La placa base cuenta con marcas de círculos concéntricos para facilitar la medición precisa del flujo de asentamiento (*slump flow*) y del tiempo T50 del hormigón.

• Fácil manejo: La superficie lisa permite que la mezcla de hormigón se extienda de manera uniforme y facilita la limpieza tras el ensayo.

• Medición precisa: Los círculos de medición claramente marcados ayudan a los operadores a determinar rápidamente el diámetro de extensión y a observar el comportamiento del flujo del hormigón fresco.

• Apta para ensayos de hormigón autocompactante (HAC): Diseñada específicamente para ensayos de flujo de asentamiento en hormigón autocompactante fresco.

VI. Aplicaciones

La placa base para el ensayo de flujo de asentamiento es adecuada para realizar pruebas en hormigón autocompactante fresco en:

Laboratorios de hormigón;

Laboratorios de ensayo de materiales de construcción;

Laboratorios de control de calidad;

Plantas de hormigón preparado;

Universidades e instituciones de investigación;

Obras de construcción;

Instalaciones de producción e inspección de hormigón.
