Products Description
El Consistómetro Vebe Digital para Concreto está diseñado para determinar la consistencia Vebe de las mezclas de concreto fresco mediante la medición del tiempo Vebe. Es adecuado para concreto con un tamaño máximo de partícula de agregado de 40 mm y un tiempo Vebe de 5–30 segundos. Es ideal para laboratorios de concreto, control de calidad y ensayos de materiales de construcción.

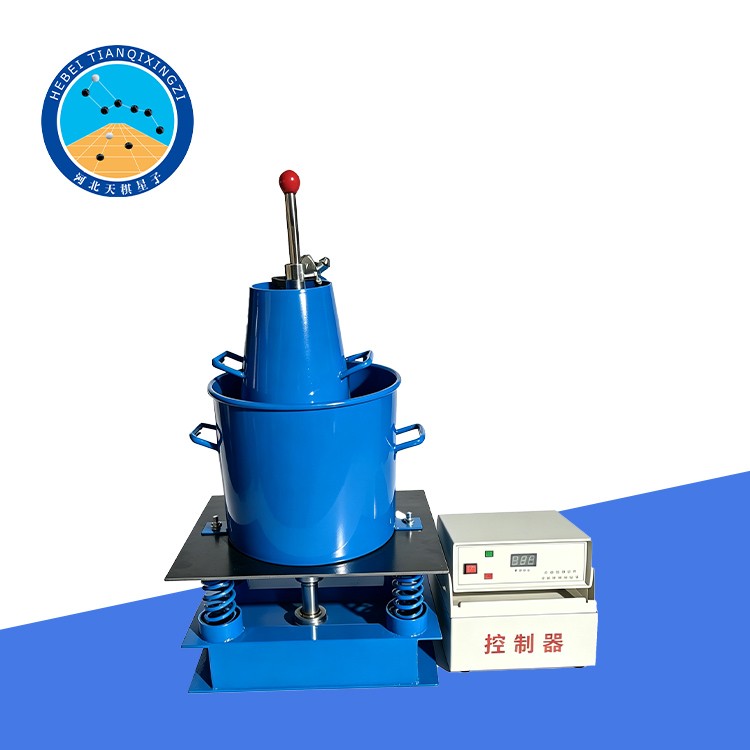

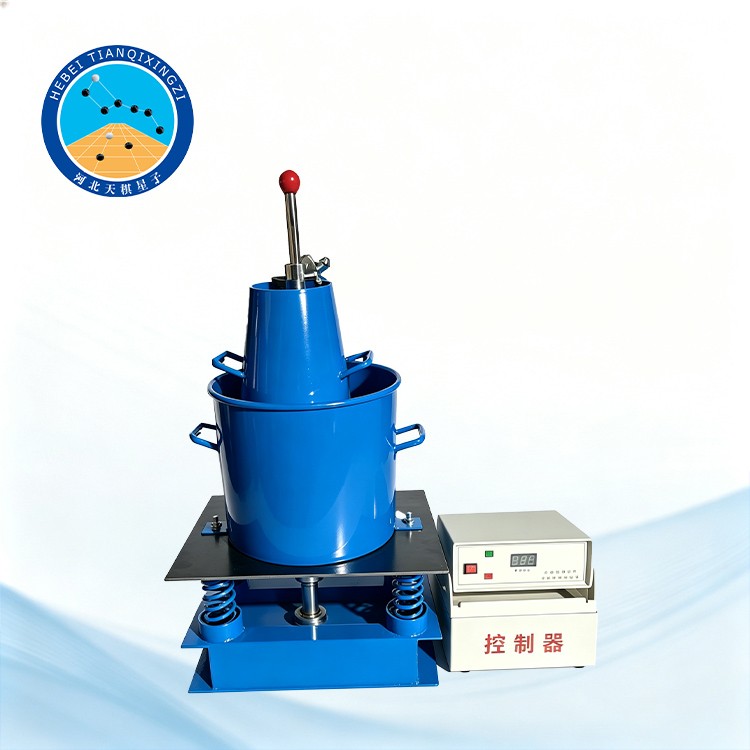

Consistómetro Vebe Digital para Concreto
Modelo: TD-WB3
I. Introducción al producto
Este instrumento está diseñado y fabricado de acuerdo con la norma GB/T 50080-2016 y se utiliza principalmente para determinar la consistencia Vebe de las mezclas de concreto fresco. La consistencia se determina en función del tiempo Vebe (en segundos) necesario para que la mezcla de concreto alcance un estado de compactación completa mediante vibración. Es adecuado para ensayar mezclas de concreto con un tamaño máximo de partícula de agregado de 40 mm o menos y un tiempo Vebe de 5–30 s.
Normas de referencia: EN 12350-3, ISO 4110:1979.
II. Principales parámetros técnicos
Parámetro | Especificación |
Cono de asentamiento | |
Diámetro interior superior: | 100 ± 2 mm |
Diámetro interior inferior: | 200 ± 2 mm |
Altura: | 300 ± 2 mm |
Recipiente | |
Diámetro interior: | 240 ± 3 mm |
Altura interior: | 200 ± 2 mm |
Disco transparente | Plano y transparente |
Diámetro: | 230 ± 2 mm |
Espesor: | 10 ± 2 mm |
Masa total de la parte deslizante | 2750 ± 50 g |
Frecuencia de vibración | 50 Hz ± 3.3 Hz |
Amplitud de vibración (con el recipiente vacío) | 0.5 ± 0.10 mm |
Dimensiones de la mesa | 380 × 260 mm |
Rango de temporización | 0.1–99.9 s |
Dimensiones generales | 380 × 520 × 870 mm |
Voltaje del motor | 380 V |
Potencia del motor | 370 W |
III. Detalles del producto
1. Coloque el instrumento sobre una plataforma firme y nivelada. Utilice un paño húmedo para humedecer el recipiente, el cono de asentamiento, la tolva de alimentación y las superficies interiores de los demás accesorios.
2. Levante la tolva de alimentación por encima del cono de asentamiento y fíjela en su posición. Ajuste la posición del recipiente de modo que su eje quede alineado con el eje de la tolva de alimentación y, a continuación, apriete la tuerca redonda.
3. Introduzca la muestra de concreto preparada en el cono de asentamiento en tres capas utilizando una pequeña pala. Después de la compactación, cada capa debe tener aproximadamente un tercio de la altura del cono. Compacte uniformemente cada capa realizando 25 penetraciones en toda la sección transversal con la varilla de compactación. Al compactar la segunda y la capa superior, la varilla debe atravesar la capa que se está compactando y penetrar ligeramente en la parte superior de la capa inferior. Después de la compactación, enrase y nivele la superficie.
4. Gire el disco transparente hasta colocarlo sobre el cono de asentamiento, apriete el tornillo de posicionamiento y ajuste el instrumento a cero.
5. Retire la tolva de alimentación y el disco transparente, y luego levante verticalmente el cono de asentamiento. Tenga cuidado de evitar cualquier movimiento lateral o torsión de la muestra de concreto.
6. Gire el disco transparente hasta colocarlo sobre la superficie superior de la muestra de concreto en forma de tronco de cono. Afloje el tornillo de posicionamiento y baje el disco hasta que entre en contacto suavemente con la superficie del concreto. Lea el valor indicado, que corresponde al valor del asentamiento.
7. Presione el botón Inicio/Parada del controlador y, al mismo tiempo, ponga en marcha el cronómetro. Cuando la superficie inferior del disco transparente esté completamente en contacto con la pasta de cemento, permitiéndose la presencia de una pequeña cantidad de burbujas de aire cerradas, detenga inmediatamente el cronómetro y apague la mesa vibratoria.
8. Registre el tiempo indicado por el cronómetro, con una precisión de 0,5 s.
IV. Resultado de la prueba
El tiempo medido por el cronómetro, expresado en segundos, corresponde al valor de consistencia Vebe de la mezcla de concreto.
V. Mantenimiento e inspección
1. Después de cada uso, limpie cuidadosamente el recipiente, la tolva de alimentación, el cono de asentamiento y el disco transparente, y séquelos con un paño. En particular, elimine por completo cualquier pasta de cemento o residuo del disco transparente para garantizar una observación clara durante el siguiente ensayo. Después de limpiar el instrumento, séquelo completamente. Preste especial atención a evitar que la humedad entre en los componentes eléctricos.
2. Antes de iniciar la vibración, compruebe que todos los componentes y piezas estén correctamente colocados y que todos los tornillos estén bien apretados.
3. Después de un uso prolongado, si el disco transparente se vuelve opaco o presenta arañazos, debe pulirse a tiempo. Si su espesor es inferior a 8 mm, debe sustituirse inmediatamente. Durante el uso, si la carga total es inferior a 2700 g, sustituya el disco transparente o añada pesos adicionales. Para añadir peso, fije una arandela de aproximadamente 50 g debajo del tornillo superior.
