El molde para ensayos de retracción por secado del mortero de cemento está diseñado para preparar probetas de mortero de cemento para ensayos de retracción por secado. Con un diseño de tres compartimentos y unas dimensiones estándar de 25 mm × 25 mm × 280 mm, proporciona una conformación precisa y uniforme de las probetas, y es adecuado para laboratorios de cemento y materiales de construcción.

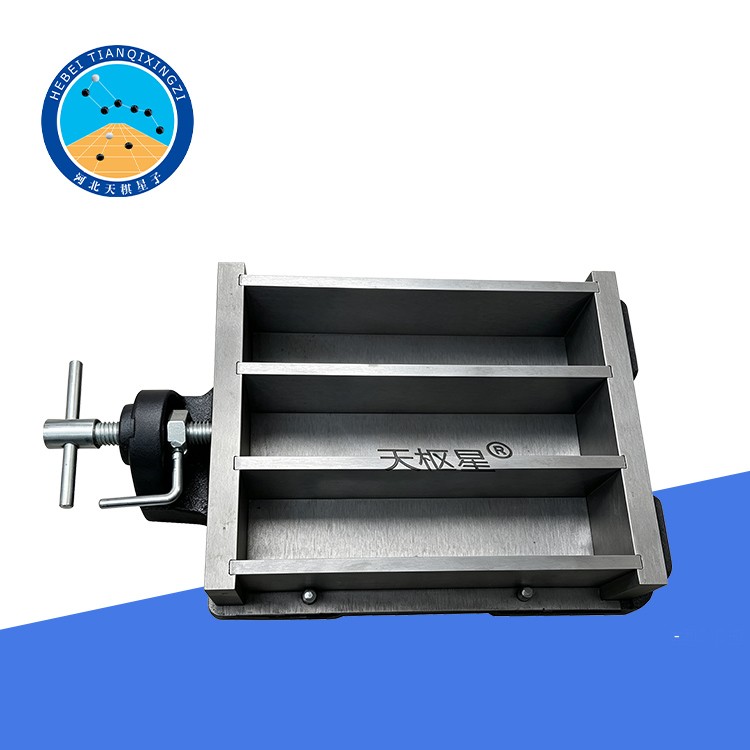

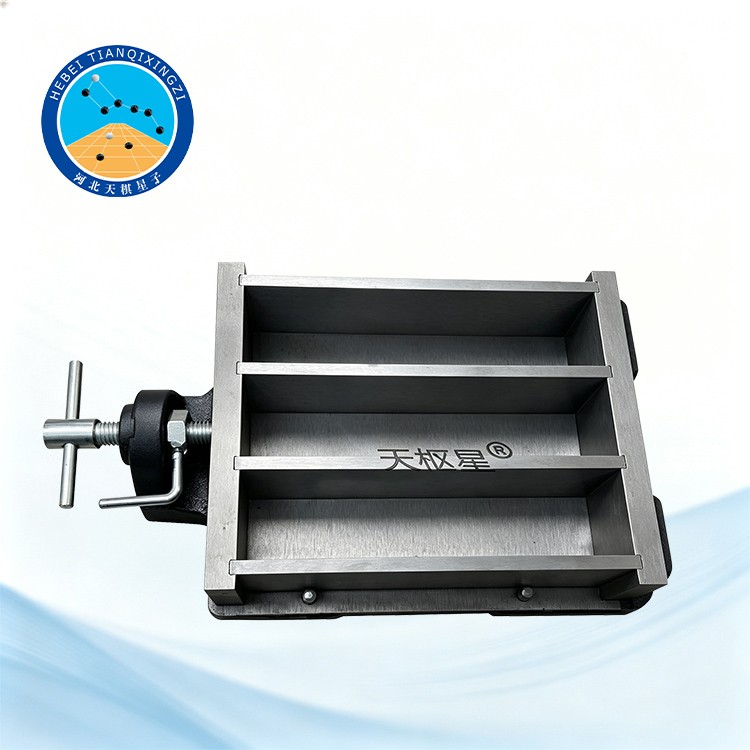

Molde para Ensayo de Retracción por Secado del Mortero de Cemento

Modelo: TDJC603-M

I. Descripción general del producto

El molde para ensayos de retracción por secado del mortero de cemento es desarrollado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con JTG E30-2005, Métodos de ensayo de cemento y hormigón para ingeniería de carreteras, específicamente T 0511-2005, Método de ensayo para la retracción por secado del mortero de cemento, tomando ASTM C596-23 como norma de referencia. El molde está diseñado para la conformación y compactación de probetas de mortero de cemento utilizadas en ensayos de retracción por secado.

II. Estructura principal y especificaciones técnicas

1. Molde para ensayo de retracción por secado de mortero de cemento

El molde presenta un diseño de tres compartimentos, con dimensiones internas de 25 mm × 25 mm × 280 mm para cada uno de ellos. Las placas de los extremos cuentan con tres orificios para la colocación de los pernos de medición. Dichos orificios están ubicados con precisión para garantizar que los pernos de medición queden alineados con el eje longitudinal de la probeta tras el moldeo.

2. Tabiques y placas terminales

Los tabiques y las placas terminales están fabricados en acero, con una rugosidad superficial de trabajo de Ra ≤ 6,3 μm, lo que proporciona una buena precisión de mecanizado y una estabilidad fiable durante su uso.

3. Base

La base está mecanizada a partir de fundición gris HT20-40. La superficie superior presenta una rugosidad de Ra ≤ 6,3 μm. Las superficies no mecanizadas están pintadas con un acabado liso y carecen de chorretones de pintura evidentes, lo que garantiza una buena durabilidad.

4. Pernos de medición

Los pernos de medición están fabricados en acero inoxidable o cobre. Durante el moldeo de la probeta, estos pernos se extienden 10 mm ± 1 mm hacia el interior de las placas terminales del molde y se utilizan para medir las variaciones de longitud en las probetas destinadas a determinar la retracción por secado.

5. Varillas de Compactación Estándar

Las varillas de compactación estándar incluyen una varilla de compactación cuadrada y una varilla de compactación ranurada, ambas fabricadas en metal.

Varilla de Compactación Cuadrada: La superficie de compactación mide 23 mm × 23 mm y se utiliza para compactar las probetas de mortero de cemento.

Varilla de Compactación Ranurada: Se utiliza para compactar el mortero en ambos lados de los pernos de medición, facilitando la correcta conformación de las probetas.

III. Uso y mantenimiento

Después de cada ensayo, retire inmediatamente los restos de mortero de cemento y otros contaminantes de la superficie del molde y límpiela con un paño. Después de la limpieza, aplique una cantidad adecuada de aceite para máquinas sobre la superficie del molde. Guarde el molde en un lugar seco y bien ventilado para mantenerlo en buenas condiciones de funcionamiento y prolongar su vida útil.

IV. Aplicación

El molde para ensayos de retracción por secado del mortero de cemento se utiliza principalmente para preparar probetas de mortero de cemento destinadas a ensayos de retracción por secado. Es adecuado para laboratorios de cemento, laboratorios de ensayo de materiales de construcción, instituciones de investigación, laboratorios de inspección de calidad y otras instalaciones dedicadas a los ensayos de cemento y hormigón.

El molde de tres compartimentos permite preparar varias probetas simultáneamente, lo que ayuda a mejorar la eficiencia de los ensayos y a mantener dimensiones uniformes de las probetas.

V. Características

1. Diseño de tres compartimentos para la preparación eficiente de múltiples probetas.

2. Dimensiones estándar de la probeta: 25 mm × 25 mm × 280 mm.

3. Componentes fabricados con precisión que garantizan dimensiones exactas de la probeta y un rendimiento de moldeo estable.

4. Los orificios de posicionamiento de los pernos de medición aseguran la correcta alineación de dichos pernos con el eje de la probeta.

5. La construcción robusta en acero y hierro fundido proporciona una buena resistencia mecánica y una larga vida útil.

6. Se suministran dos tipos de varillas de apisonado estándar para lograr una compactación eficaz del mortero de cemento durante la preparación de la probeta.
