El armario de humedad para ensayos de retracción por secado del mortero es adecuado para realizar ensayos de acondicionamiento de temperatura y humedad de probetas de membranas impermeabilizantes, cemento, hormigón de cemento y otros materiales de construcción.

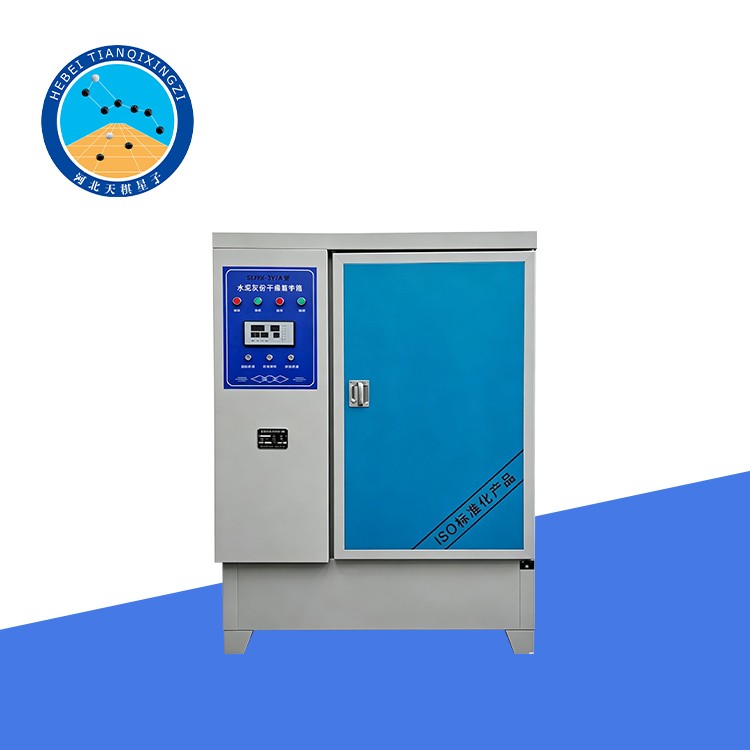

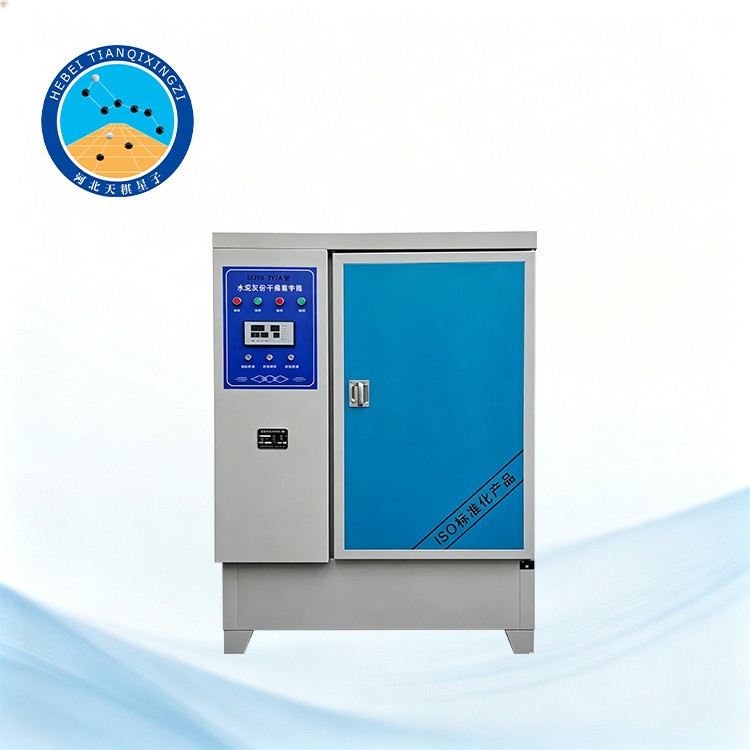

Cámara de Humedad para Ensayo de Retracción por Secado del Mortero

Modelo: TDYH-511A/511B

I. Descripción general del producto

El armario de humedad para ensayos de retracción por secado del mortero se desarrolla y fabrica de acuerdo con JTG E30-2005, Métodos de ensayo de cemento y hormigón para ingeniería de carreteras, específicamente T 0511-2005, Método de ensayo para la retracción por secado del mortero de cemento. ASTM C596-23 se proporciona como norma de referencia.

El equipo es aplicable al cemento Portland, cemento Portland ordinario, cemento Portland con escoria, cemento Portland con cenizas volantes, cemento Portland compuesto, cemento Portland para carreteras y otros tipos de cemento especificados para su uso con este método de ensayo.

Sobre la base del diseño original de curado, se han realizado una serie de mejoras en el diseño exterior y la estructura interna del equipo. La puerta del armario está sellada mediante juntas magnéticas. En el interior del armario se han instalado un sistema de refrigeración, un sistema de humidificación y un sistema de deshumidificación. El equipo presenta un diseño atractivo, un control preciso de la temperatura y la humedad, y un funcionamiento fiable.

II. Especificaciones técnicas

1. Rango de control de temperatura: 15–30 °C

2. Precisión de medición de temperatura: ±1 °C

3. Rango de control de humedad: 40–80 % HR

4. Precisión de control de humedad: ±5 % HR

5. Resolución: ≤0,2 °C

6. Uniformidad de temperatura: ±1 °C

7. Potencia de calentamiento: 1000 W

8. Potencia de refrigeración: 200 W

9. Potencia de humidificación: 35 W

10. Potencia de refrigeración: 200 W

11. Potencia de deshumidificación: 90 W

12. Dimensiones totales: 1135 mm × 645 mm × 1565 mm

13. Dimensiones internas: 700 mm × 500 mm × 1200 mm

14. Entorno de funcionamiento: 0–35 °C

15. Voltaje: 220 V ±10 V

16. Frecuencia de alimentación: 50 ±1 Hz

III. Principio de funcionamiento y estructura

3.1 Estructura

La cámara consta de capas interna y externa. La carcasa exterior está fabricada con placas de acero laminado en frío de alta calidad, mientras que la cámara interior está construida con placas de acero inoxidable importado —resistente a ácidos y álcalis— o paneles de plástico. Los elementos divisorios están hechos de perfiles de aleación de aluminio, lo que proporciona una buena resistencia a la corrosión.

La cámara interior está diseñada principalmente para el calentamiento y la humidificación auxiliar. El sistema de humidificación emplea principalmente un humidificador ultrasónico, utilizando un tubo calefactor con protección contra funcionamiento en seco como elemento de calentamiento auxiliar. Las funciones de calentamiento y humidificación se alternan automáticamente según los requisitos de control. La temperatura y la humedad del interior de la cámara se visualizan digitalmente en el instrumento de control.

3.2 Principio de funcionamiento

Control de temperatura: Cuando la temperatura en el interior de la cámara es inferior al valor establecido en el controlador de temperatura, este emite una señal de calentamiento para activar el elemento calefactor eléctrico. Por el contrario, cuando la temperatura supera el valor establecido, el controlador activa el sistema de refrigeración. Una vez alcanzado el nivel de temperatura requerido, la operación de calentamiento o refrigeración se detiene automáticamente.

Control de humedad: Se utiliza un humidificador ultrasónico para aumentar la humedad dentro de la cámara, garantizando así el cumplimiento de las condiciones de ensayo requeridas. Los procesos de humidificación y deshumidificación son gestionados automáticamente por el controlador de temperatura y humedad. Cuando la humedad relativa alcanza el valor de ensayo requerido, el controlador activa el sistema de humidificación o deshumidificación según corresponda. Una vez que la humedad alcanza el valor diferencial especificado, el sistema correspondiente deja de funcionar automáticamente.

3.3 Instrucciones de uso del controlador automático de temperatura y humedad

1. Rango de medición de temperatura: 15–30 °C

2. Precisión de medición de temperatura: ±1 °C

3. Rango de medición de humedad: 40–80 % HR

4. Precisión de medición de humedad: ±5 % HR

5. Reloj automático: Equipado con función de reloj automático

6. Ajustes de control externo: Los parámetros de control pueden configurarse externamente

7. Salida de impresión programada: El tiempo de impresión puede configurarse externamente

8. Entorno de aplicación: ≤50 °C; ≤85 % HR
