El Comparador de Longitud para Contracción por Secado de Mortero de Cemento está diseñado para medir los cambios de longitud de las probetas de mortero de cemento durante los ensayos de contracción por secado. Es adecuado para ensayos de cemento, mortero y hormigón en laboratorios, instituciones de investigación y aplicaciones de control de calidad.

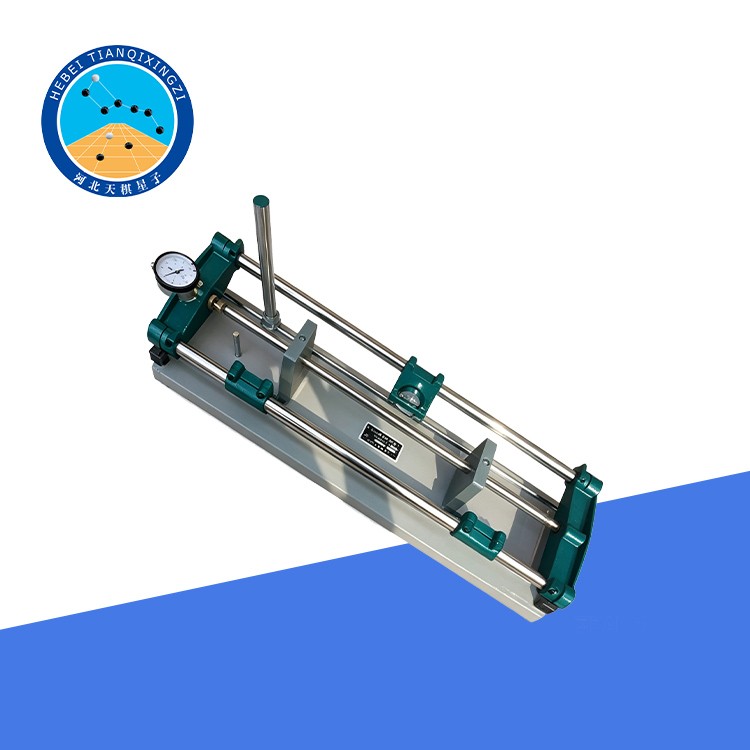

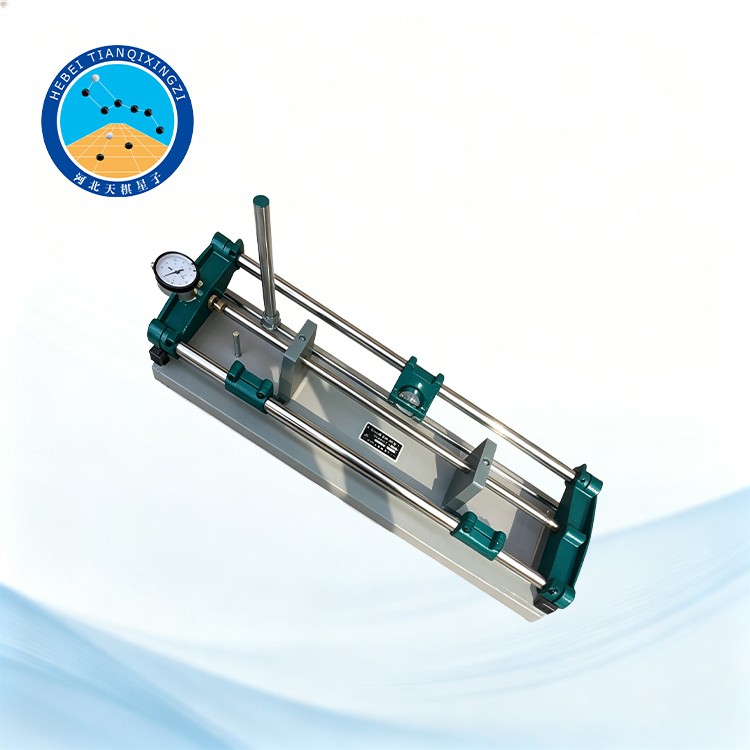

Comparador de Longitud para Contracción por Secado de Mortero de Cemento

Modelo: Serie TD566

I. Aplicaciones principales

El Ensayador de Contracción por Secado del Hormigón (Comparador Horizontal de Contracción y Expansión) ha sido desarrollado y fabricado por nuestra empresa de acuerdo con la norma JTG E30-2005, Métodos de Ensayo de Cemento y Hormigón para Ingeniería de Carreteras, específicamente T 0511-2005, Método de Ensayo para la Contracción por Secado del Mortero de Cemento.

El instrumento cumple con los requisitos de GBJ 82-85 y toma como referencia la norma ASTM C596-23. Se utiliza principalmente para determinar los cambios de longitud (volumen) de las probetas de hormigón durante el proceso de endurecimiento bajo condiciones específicas de temperatura y humedad. El instrumento proporciona datos fiables para institutos de investigación, instituciones educativas, organizaciones de diseño y empresas de construcción en la investigación, enseñanza, control de calidad y ensayo de las propiedades del hormigón.

II. Especificaciones técnicas

Rango de medición: 534–545 mm

Dimensiones de la probeta: 100 × 100 × 515 mm, 150 × 150 × 515 mm

Longitud de la barra estándar: 540 ± 0,2 mm

Rango del comparador de carátula: 0–10 mm

Dimensiones generales: 670 × 240 × 180 mm

Masa: 13 kg

III. Moldes para ensayos de retracción del hormigón

(1) Molde Estándar para Ensayo de Contracción por Secado del Hormigón TDM-566A

Dimensiones: 100 mm × 100 mm × 400 mm

Materiales: Disponible en cuatro opciones: acero, hierro fundido, plástico y material compuesto de alta resistencia.

Placas de extremo: El centro de cada placa de extremo dispone de un orificio para instalar los pernos de medición.

(2) Molde Estándar para Ensayo de Contracción por Secado del Hormigón TDM-566B

Dimensiones: 100 mm × 100 mm × 515 mm; 150 mm × 150 mm × 515 mm

Materiales: Disponible en dos opciones: acero y hierro fundido.

Placas de extremo: El centro de cada placa de extremo dispone de un orificio para instalar los pernos de medición.

IV. Estructura y funciones

El Comparador de Contracción y Expansión del Hormigón consta de una base, una columna de posicionamiento, una columna ajustable, un comparador de carátula, una barra estándar y otros componentes.

1. Base

La base es un componente estructural de acero utilizado para sostener y colocar las probetas de hormigón.

2. Columna de Posicionamiento

La columna de posicionamiento se utiliza para proporcionar el posicionamiento longitudinal y transversal de la barra estándar y del cabezal de medición situado en el extremo izquierdo de la probeta de hormigón.

3. Columna ajustable

La columna ajustable cuenta con tres orificios pasantes para el montaje del comparador de carátula, así como con tornillos de fijación para posicionar dicho instrumento.

Los tres orificios de montaje se encuentran situados a 50 mm, 75 mm y 100 mm, respectivamente, por encima de la superficie de referencia de la base.

• El orificio situado a 50 mm sobre la superficie de referencia de la base se utiliza para medir probetas de hormigón con unas dimensiones de 100 × 100 × 515 mm.

• El orificio situado a 75 mm sobre la superficie de referencia de la base se utiliza para medir probetas de hormigón con unas dimensiones de 150 × 150 × 515 mm. Dado que el molde estándar solo está disponible en la medida de 150 × 150 × 600 mm, se recomienda utilizar un inserto reductor de longitud para ajustar el tamaño de la probeta moldeada a 150 × 150 × 515 mm.

4. Barra patrón

La barra patrón sirve como referencia de longitud del instrumento.

La barra patrón viene instalada en su soporte desde fábrica. No la retire ni la vuelva a instalar arbitrariamente, ya que esto podría afectar la precisión de la altura del centro de la barra.

Las marcas 50, 75 y 100 situadas en los laterales de la barra patrón indican que, al colocar la posición correspondiente sobre la superficie de referencia de la base, la altura del centro de la barra es de 50 mm, 75 mm o 100 mm, respectivamente.
