El dispositivo para ensayo de compresión de mortero de cemento está diseñado para determinar la resistencia a la compresión de probetas de mortero de cemento. El dispositivo de 40 × 40 mm proporciona un posicionamiento estable de las probetas y una transmisión fiable de la carga, por lo que es adecuado para su uso con máquinas de ensayo de compresión en laboratorios de cemento y materiales de construcción.

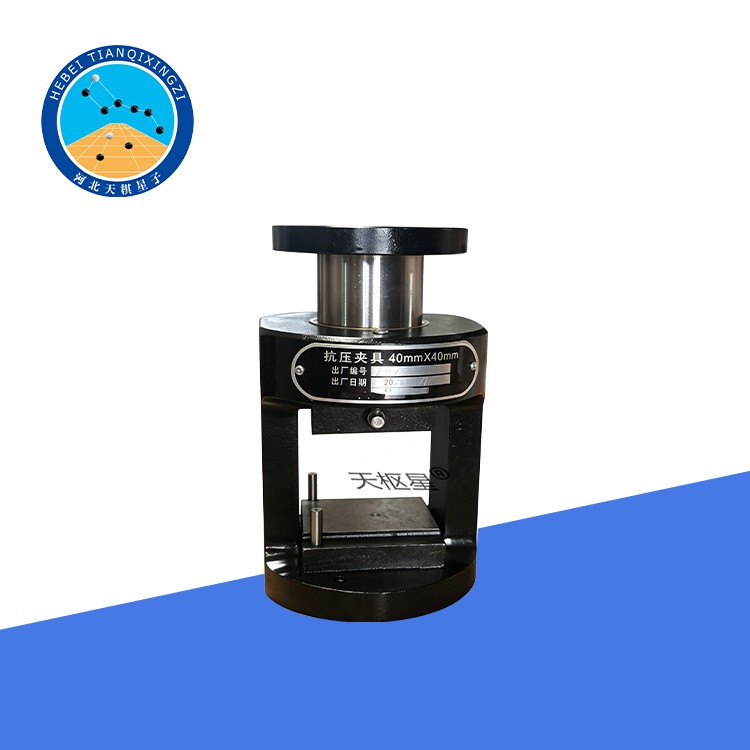

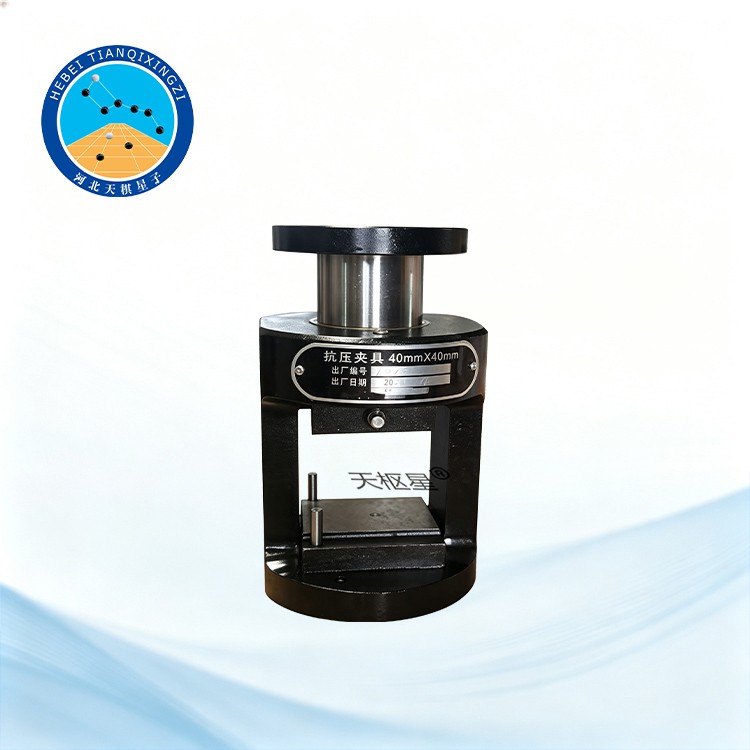

Dispositivo de Ensayo de Compresión para Mortero de Cemento

Modelo: TDJC683

I. Aplicación del producto

El dispositivo para ensayo de compresión de mortero de cemento de 40 × 40 mm cumple los requisitos de JC/T 638-1997 y es equivalente a la ISO 679:1989(E), Sección 4.2.8. Está diseñado para realizar ensayos de resistencia a la compresión de probetas de mortero de cemento y es adecuado para su uso con máquinas de ensayo de compresión en laboratorios de cemento y materiales de construcción.

II. Especificaciones técnicas

1. Longitud de las placas de presión superior e inferior: 40 ± 0,1 mm.

2. Dimensiones del dispositivo: φ100 × 165 mm.

3. Peso total del dispositivo: aprox. 5 kg.

III. Operación y mantenimiento

El dispositivo para ensayos de compresión de mortero de cemento de 40 × 40 mm es adecuado para su uso con diversos tipos de máquinas de ensayo de compresión.

Procedimiento de operación

1. Colocación del dispositivo

Coloque el dispositivo sobre el plato inferior de la máquina de ensayo de compresión. Utilice el orificio de posicionamiento de Φ8 mm situado en la parte inferior del dispositivo para colocarlo y centrarlo correctamente.

2. Limpiar las superficies de carga

Antes de realizar el ensayo, limpie minuciosamente las superficies de contacto de las placas de carga superior e inferior para eliminar el polvo, los residuos u otros contaminantes.

3. Colocar la probeta

Coloque la probeta de mortero de cemento dentro del dispositivo, situando el lado más ancho de la misma contra el pasador de posicionamiento (3) para garantizar una alineación correcta.

4. Ajuste de la placa superior

Baje la placa superior de la máquina de ensayos de compresión hasta que entre en contacto con el asiento esférico superior (10) del dispositivo. Asegúrese de que las superficies de carga estén correctamente alineadas antes de aplicar la carga.

5. Aplicación de la carga y registro del resultado

Aplique la carga de compresión de acuerdo con el procedimiento de ensayo aplicable. Cuando la probeta falle, registre la carga indicada por la máquina de ensayos de compresión en N.

6. Cálculo de la resistencia a la compresión

La resistencia a la compresión se puede calcular dividiendo la carga de rotura medida entre el área de la sección transversal de la probeta:

Área de la sección transversal de la probeta:

40 × 40 mm = 1.600 mm²

Resistencia a la compresión (MPa) = Carga de rotura (N) / 1.600 (mm²)

El resultado calculado se expresa en MPa.

Mantenimiento:

Después de cada ensayo, retire de inmediato cualquier residuo de mortero de cemento del dispositivo y limpie las superficies de carga. Mantenga el dispositivo limpio y seco durante su almacenamiento. Inspeccione periódicamente el pasador de posicionamiento, el asiento esférico y otros componentes móviles o en contacto para garantizar una alineación correcta y un funcionamiento fiable.

IV. Notas para el modelo de 40 × 40 mm

1. Una vez que el modelo de 40 × 40 mm haya sido verificado y certificado por el organismo competente en ensayos de materiales de construcción, podrá utilizarse como dispositivo estándar de ensayo de compresión para la verificación comparativa.

2. Las probetas normalizadas están disponibles como accesorios para el dispositivo estándar de ensayo de compresión y pueden solicitarse por separado.
