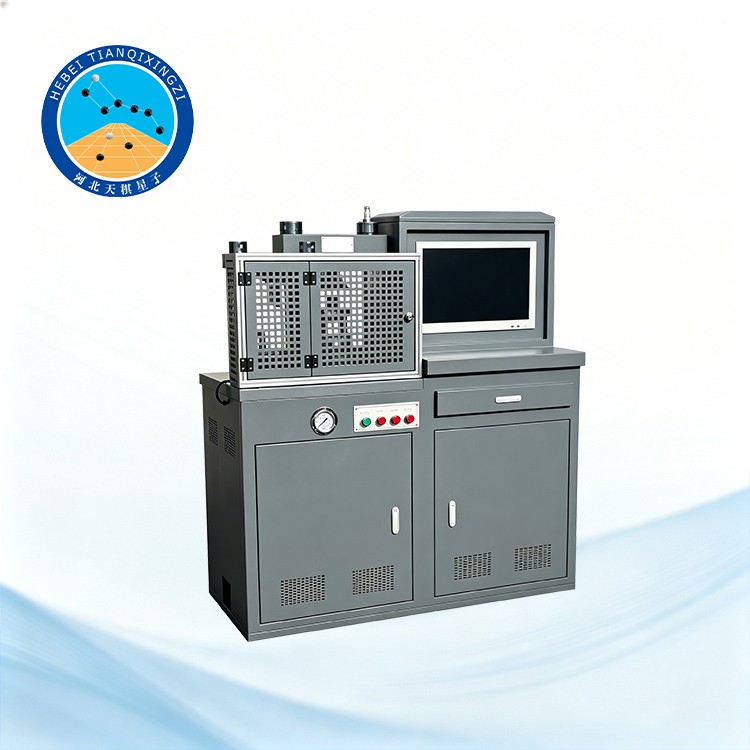

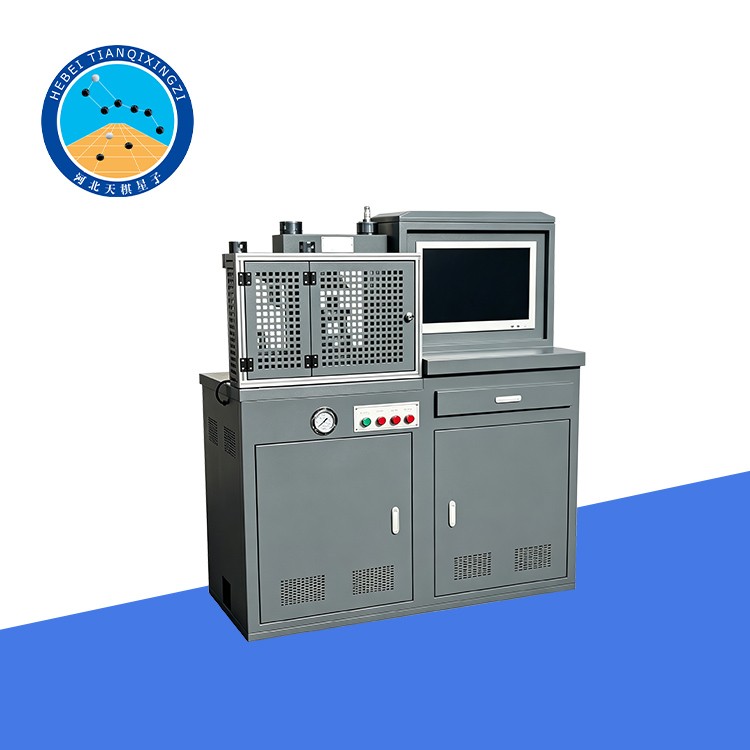

Máquina Digital para Ensayos de Compresión de Mortero de Cemento

Description: La Máquina Digital para Ensayos de Compresión de Mortero de Cemento está diseñada para determinar la resistencia a la flexión y a la compresión de probetas de mortero de cemento. Con un control electrónico preciso y una medición fiable de la fuerza, es adecuada para plantas de cemento, labor

Products Description

La Máquina Digital para Ensayos de Compresión de Mortero de Cemento está diseñada para determinar la resistencia a la flexión y a la compresión de probetas de mortero de cemento. Con un control electrónico preciso y una medición fiable de la fuerza, es adecuada para plantas de cemento, laboratorios de materiales de construcción, instituciones de investigación y aplicaciones de control de calidad.

Máquina Digital para Ensayos de Compresión de Mortero de Cemento

Modelo: TDYE-300S

I. Condiciones de funcionamiento

1. Temperatura ambiente: 0–40 °C

2. Humedad relativa: ≤90 % HR

3. Fuente de alimentación: 220 V ±10 %, 50 Hz

4. Seguridad: Cumple con los requisitos de la norma GB/T 2611-2022

II. Funciones y componentes

1. Función del instrumento:

La máquina está diseñada principalmente para determinar la resistencia a la flexión y a la compresión de probetas de mortero de cemento. Cumple con los requisitos de la norma JC/T 960-2022 ("Máquina automática de ensayo de compresión para la resistencia de mortero de cemento"), tomando como referencia las normas ISO 679:2009 y EN 196-1:2016.

2. Componentes principales:

1 × Máquina de ensayo principal

1 × Controlador con terminal de pantalla táctil de 17 pulgadas

1 × Terminal de salida

2 × Dispositivos de ensayo de flexión

2 × Dispositivos de ensayo de compresión

3. Terminal de control:

Pantalla táctil de 17 pulgadas

Procesador J1800

4 GB de RAM + 128 GB de almacenamiento

2 puertos Ethernet + 2 puertos serie

4. Terminal de salida:

Equipado con funciones de impresión, copia y escaneo. La impresora láser admite impresión a doble cara automática, así como impresión por cable e inalámbrica, con salida en blanco y negro.

5. Dispositivos de ensayo:

Incluye 2 dispositivos para ensayos de flexión y 2 dispositivos para ensayos de compresión, cumpliendo con los requisitos de la norma GB/T 17671-2021.

III. Especificaciones técnicas

1. Fuerza de ensayo:

Compresión: ≥300 kN

Flexión: ≥10 kN

2. Clase de precisión de la máquina de ensayo: 0,5

3. Rango de medición de fuerza: 2 %–100 % del fondo de escala (FS)

4. Error relativo de la fuerza de ensayo indicada: ±0,5 %

5. Velocidad de carga:

Compresión: 0,1–25 kN/s

Flexión: ≥50 N/s

6. Error en la velocidad de carga: ±5 %

7. Distancia entre platos superior e inferior:

Compresión: 0–260 mm

Flexión: 0–200 mm

8. Dimensiones de los platos de carga:

Compresión: Φ200 mm ±5 mm

Flexión: 80 mm ±5 mm × 150 mm ±5 mm

9. Carrera:

Compresión: ≥100 mm

Flexión: ≥80 mm

10. Modo de control: Electrónico

11. Potencia del motor: ≥0,75 kW

12. Peso de la máquina principal: Aprox. 500 kg

IV. Estructura principal y principio de funcionamiento

La máquina de ensayos consta principalmente de una estructura principal, un sistema de control hidráulico PID, un sistema de medición, visualización e impresión basado en microordenador, y un sistema eléctrico.

1. Estructura de la máquina

La estructura de la máquina es un conjunto integrado compuesto por una base, un travesaño móvil, soportes y dos columnas. El cilindro de trabajo está fijado a la base y su pistón tiene un recorrido ascendente máximo de 80 mm. Se ha instalado una cubierta antipolvo en el émbolo para evitar la entrada de polvo en el cilindro durante el movimiento ascendente del pistón.

El cilindro de trabajo y el pistón cuentan con un sistema de sellado combinado. En la pared interior del cilindro se ha previsto un orificio específico para el rebose de aceite. Este diseño minimiza la fricción entre el cilindro de trabajo y el pistón, contribuyendo así a garantizar la precisión de la máquina de ensayo.

La marca de escala circular (Φ100 mm) en la platina inferior ayuda al operador a localizar el centro al colocar la probeta y el dispositivo de compresión.

2. Sistema de accionamiento hidráulico

La unidad de control hidráulico consta principalmente de un depósito de aceite, una bomba de aceite, un filtro de aceite, un conjunto de válvulas proporcionales, una válvula de cuatro vías y dos posiciones, y una válvula de seguridad; todos estos componentes están montados en el cuerpo de la máquina.

La bomba de aceite es una bomba de cinco émbolos de accionamiento directo por eje. Durante la carga, la válvula proporcional regula la presión del cilindro hidráulico y la velocidad de carga para garantizar una aplicación de fuerza estable y precisa.

3. Sistema de medición de fuerza

La máquina utiliza una celda de carga de alta precisión con una exactitud de ±0,05 %. La señal del sensor se amplifica a través de la tarjeta PCI y la tarjeta amplificadora, y la señal de control resultante se emplea para regular la válvula proporcional durante la carga y la válvula de cuatro vías y dos posiciones durante la descarga.
