El Dispositivo de Ensayo de Resistencia a Flexión para Mortero de Cemento está diseñado para realizar ensayos de resistencia a flexión de probetas de mortero de cemento de 40 × 40 × 160 mm. Es adecuado para su uso con máquinas de ensayo de compresión y proporciona un posicionamiento estable y preciso de las probetas, garantizando resultados fiables en los ensayos de resistencia del mortero de cemento en laboratorios de cemento y materiales de construcción.

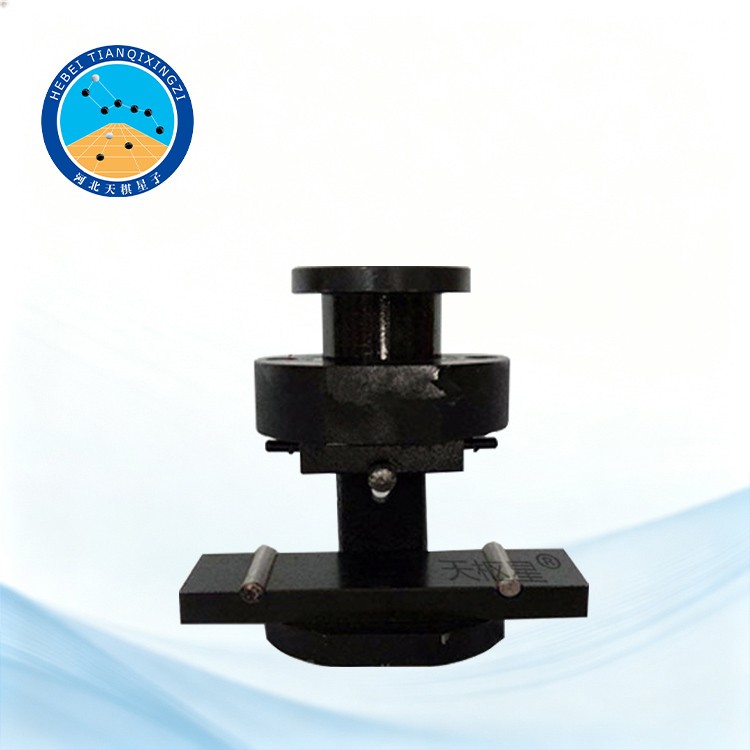

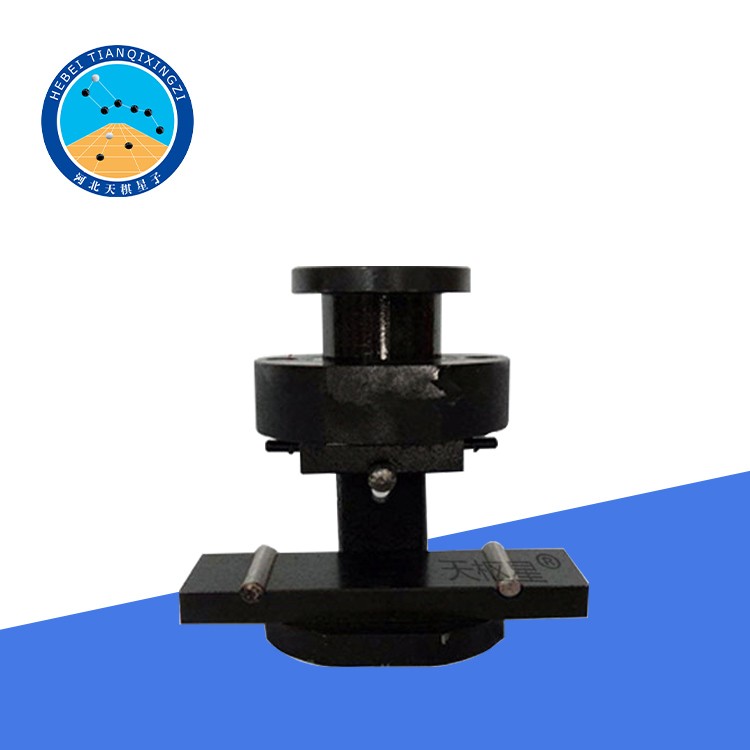

Dispositivo de Ensayo de Resistencia a la Flexión de Mortero de Cemento

Modelo: TDJC724-J

I. Introducción del producto

El Dispositivo de Ensayo de Resistencia a Flexión para Mortero de Cemento de 40 × 40 × 160 mm está diseñado para determinar la resistencia a flexión de probetas de mortero de cemento. Cumple con los requisitos de JC/T 683-1997 y GB/T 17671-1999 y es adecuado para su uso con diversos tipos de máquinas de ensayo de compresión en laboratorios de cemento y materiales de construcción.

El dispositivo proporciona una solución práctica y fiable para el ensayo de probetas de mortero de cemento y es adecuado para los ensayos rutinarios de resistencia del cemento y el control de calidad en laboratorio.

Normas de referencia: ISO 679:2009, EN 196-1:2016, ASTM C348-21

II. Método de operación

Durante la operación, coloque el dispositivo sobre la placa inferior de la máquina de ensayo de compresión y posiciónelo mediante el orificio de posicionamiento de Φ8 mm situado en la parte inferior del dispositivo. Limpie las superficies de las placas superior e inferior antes de realizar el ensayo.

Coloque la probeta de mortero de cemento en el dispositivo, con su lado más ancho apoyado contra el pasador de posicionamiento. Ajuste la placa superior de la máquina de ensayo de compresión hasta que entre en contacto con el asiento esférico superior del dispositivo. A continuación, se puede aplicar la carga.

Cuando la probeta se rompa, registre la carga indicada por la máquina de ensayo de compresión en N. La resistencia a compresión se puede calcular dividiendo la carga medida entre el área de la sección transversal de la probeta:

40 × 40 mm = 1600 mm²

La resistencia a compresión resultante se expresa en MPa.

III. Parámetros técnicos

Dimensiones de la muestra: 40 × 40 × 160 mm

Longitud de las placas de carga superior e inferior: 40 ± 0,1 mm

Diámetro del rodillo de carga: 10 mm

Distancia entre los rodillos de soporte inferiores: 100 mm

Peso neto: Aprox. 6 kg

IV. Características de rendimiento

1. Estructura robusta:

La estructura está construida con una base robusta. La placa de carga inferior se fija firmemente en el orificio situado en la parte inferior de la estructura y sirve para sostener la muestra de mortero de cemento durante el ensayo.

2. Pasadores de posicionamiento:

Se han instalado dos pasadores de posicionamiento en la placa de carga inferior para garantizar una colocación precisa y estable de la muestra de mortero de cemento.

3. Placa de carga superior autoajustable:

Un casquillo se ajusta firmemente en el orificio superior del cuerpo del dispositivo. Dentro del casquillo se instala un asiento esférico superior que puede moverse libremente en dirección axial y girar dentro del orificio. La placa de carga superior se conecta mediante un pasador de resorte, un resorte de tensión, una tuerca y un tornillo cilíndrico de cabeza esférica, y queda suspendida del cuerpo del dispositivo en contacto con la superficie esférica del asiento esférico superior. Este diseño permite que la placa de carga superior ajuste automáticamente su ángulo cuando las superficies superior e inferior de la muestra no son perfectamente paralelas, asegurando un contacto estrecho y uniforme entre la placa de carga superior y la muestra. Un pasador guía se instala en un lado de la placa de carga superior y se inserta en la ranura longitudinal en el centro del cuerpo del dispositivo, impidiendo la rotación horizontal de la placa de carga superior.

4. Reinicio automático:

Durante la carga, el asiento esférico superior se desplaza hacia abajo bajo la acción de la fuerza aplicada, lo que provoca que la placa de carga superior entre en contacto directo con la superficie superior de la muestra. Una vez liberada la carga, la placa de carga superior regresa automáticamente a su posición original gracias a la acción del resorte de tensión.

V. Precauciones

Tras su uso, retire inmediatamente cualquier resto de muestra del dispositivo. Aplique aceite lubricante a todas las piezas móviles y aceite antioxidante a todas las superficies pulidas expuestas para prevenir la corrosión y garantizar un funcionamiento adecuado y una larga vida útil.

VI. Estructura y componentes

El dispositivo de ensayo de resistencia a la flexión del mortero de cemento consta principalmente de una base inferior, una base superior, rodillos de carga estándar y barras de presión superior e inferior para el dispositivo de ensayo de tracción indirecta. La base inferior se fija al pistón de la máquina de ensayo de compresión mediante pasadores y arandelas. La base superior se fija al cabezal de la máquina de ensayo mediante el soporte superior, un pasador en forma de diamante, pasadores de posicionamiento en la máquina de ensayo y dos tornillos de cabeza hexagonal.
