La Máquina Eléctrica para Ensayos de Flexión del Cemento está diseñada principalmente para determinar la resistencia a flexión de probetas de mortero de cemento. Se utiliza ampliamente en plantas de cemento, empresas de construcción, escuelas profesionales y universidades, instituciones de investigación y laboratorios de ensayo de materiales de construcción. La máquina también puede utilizarse para determinar la resistencia a flexión de otros materiales no metálicos frágiles.

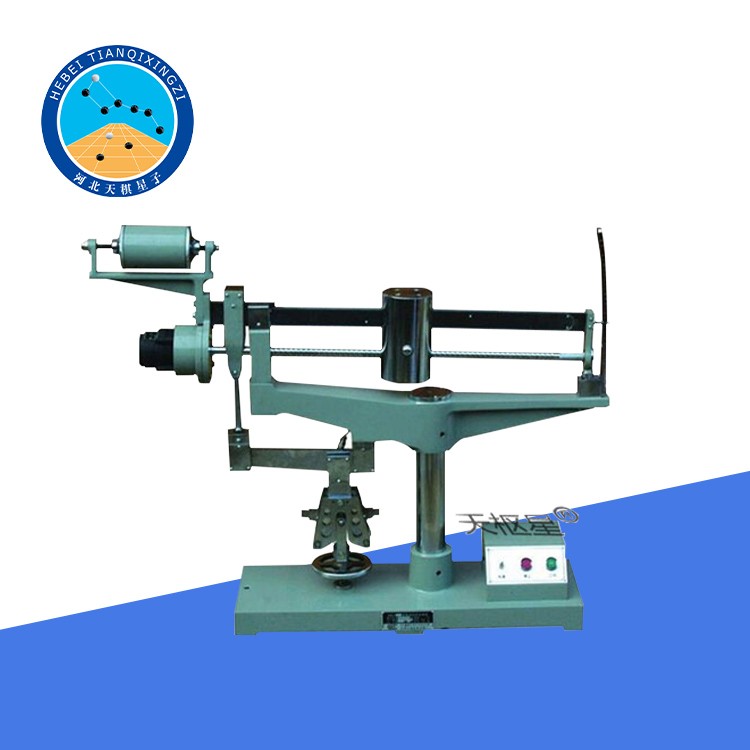

Máquina Eléctrica para Ensayos de Flexión del Cemento

Modelo: TDKX-500/600

I. Aplicación del producto

La máquina de ensayo ofrece dos configuraciones de carga. Con el sistema de palanca simple, la fuerza máxima de ensayo es de 1000 N; con el sistema de doble palanca, la fuerza máxima de ensayo es de 5000 N. La máquina está equipada con una escala de medición específica que permite relacionar directamente la fuerza de flexión aplicada con la resistencia a flexión del mortero de cemento.

Para una fuerza máxima de ensayo de 1000 N, la resolución de lectura es de 0,4 N y 0,001 MPa. Para una fuerza máxima de ensayo de 5000 N, la resolución de lectura es de 1 N y 0,005 MPa, proporcionando mediciones prácticas y fiables para los ensayos de resistencia a flexión del mortero de cemento.

Normas de referencia: ISO 679:2009, EN 196-1:2016, ASTM C348-21

II. Principales Especificaciones Técnicas

1. Relación de fuerza de la palanca simple (relación del brazo de la palanca superior), máx.: 10:1

2. Relación de fuerza de la palanca doble (relación del brazo de la palanca inferior), máx.: 50:1

3. Fuerza máxima de ensayo:

Sistema de palanca simple: 1000 N

Sistema de doble palanca: 5000 N

4. Velocidad de carga:

Sistema de palanca simple: (10 ± 1) N/s

Sistema de doble palanca: (50 ± 5) N/s

5. Dispositivo de ensayo de flexión:

Diámetro del rodillo de carga y del rodillo de soporte: Φ10 mm

Distancia entre rodillos de soporte: 100 mm

Distancia entre placas de carga: 46 mm

6. Error relativo del valor indicado: < ±1%

7. Sensibilidad:

Para el sistema de doble palanca, después de equilibrar la palanca, se aplica una carga de 1 g en un punto situado a 500 mm del fulcro, con la palanca en posición horizontal.

Inclinación de la palanca: > 1/50

8. Dimensiones generales (L × An × Al): 1075 mm × 250 mm × 760 mm

9. Peso neto: aprox. 85 kg

III. Estructura de la máquina

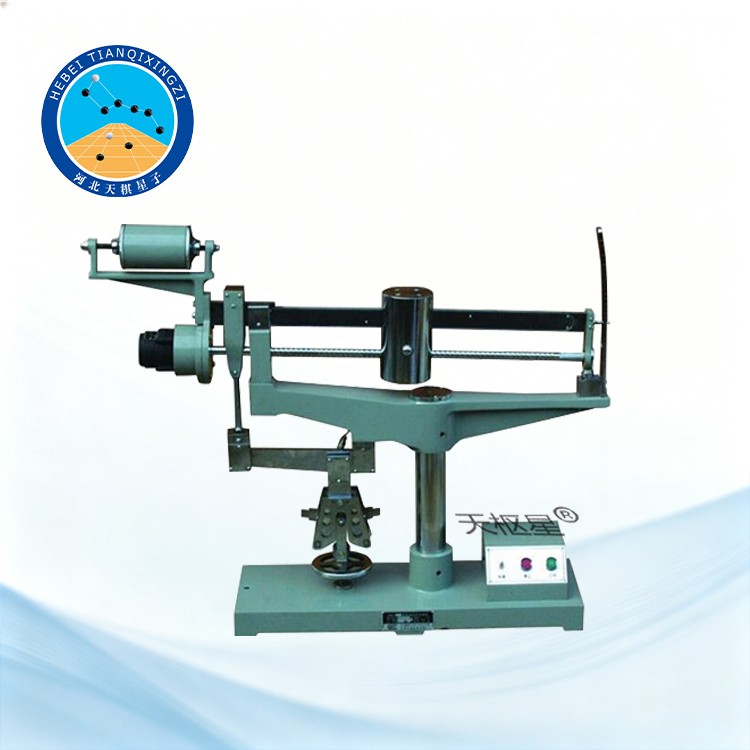

La Máquina Eléctrica para Ensayos de Flexión del Cemento está compuesta por una base, columnas, viga superior, tirantes largos y cortos, palancas grande y pequeña, placa indicadora de ángulo, dispositivo de ensayo de flexión, peso móvil, contrapesos de equilibrado grande y pequeño, motor de accionamiento, husillo de accionamiento y caja de control eléctrico, además de otros componentes mecánicos y eléctricos.

IV. Fallos comunes y solución de problemas
