Este producto se utiliza para determinar el contenido de materiales arcillosos e impurezas presentes en diversos áridos finos, incluyendo arena natural, arena manufacturada y polvo de piedra, con un tamaño máximo de partícula no superior a 4,75 mm, con el fin de evaluar la limpieza de los áridos. El valor equivalente de arena se representa mediante SE.

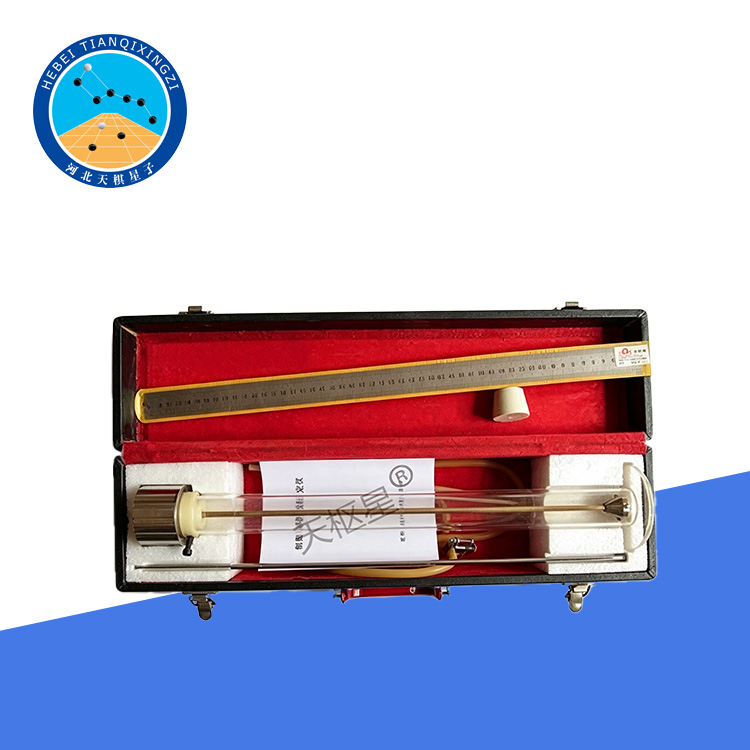

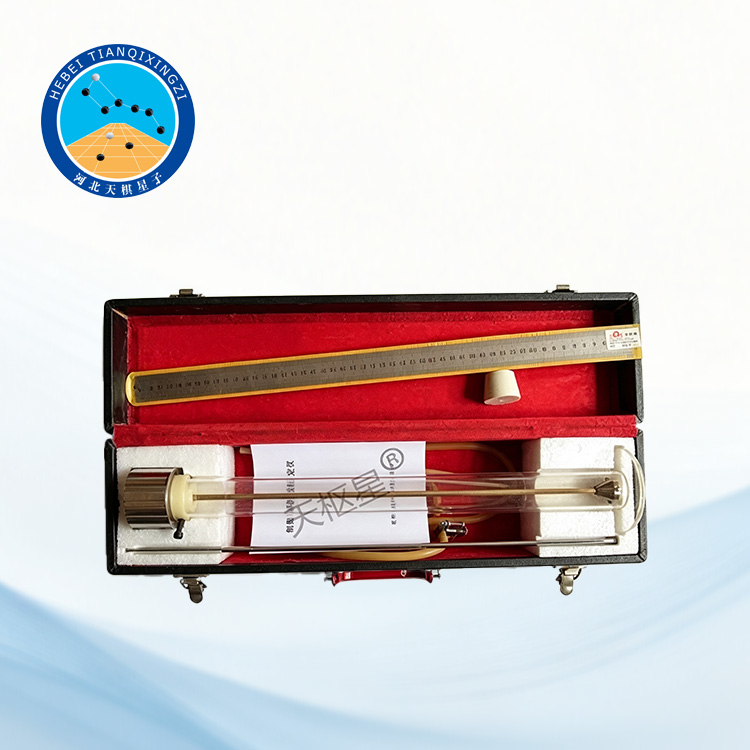

Aparato Manual de Ensayo de Equivalente de Arena

Modelo: TD0334-1

I. Introducción del producto

El Aparato Manual de Ensayo de Equivalente de Arena ha sido desarrollado y fabricado por nuestra empresa de acuerdo con la norma industrial china emitida por el Ministerio de Transporte de la República Popular China: JTG E42-2005 “Métodos de Ensayo de Áridos para Ingeniería de Carreteras”, específicamente T0334-2005 “Ensayo de Equivalente de Arena para Áridos Finos”.

Normas Aplicables o de Referencia:

ASTM D2419, AASHTO T 176, EN 933-8, NF P18-598, UNE 83131

II. Parámetros técnicos

Pistón con Contrapeso: 1 kg ± 5 g

Probeta de Ensayo de Plástico: Diámetro interior: 32 mm ± 0,25 mm; altura: 420 mm

Tubo de Lavado: Diámetro exterior: 6 mm ± 0,5 mm; diámetro interior: 4 mm ± 0,2 mm

III. Preparación de la solución

La solución se prepara con una proporción de cloruro de calcio anhidro (g) y agua destilada (mL) de 1:2.

Al disolverse el cloruro de calcio en agua, se libera calor, lo que provoca un aumento de la temperatura de la solución. Una vez que la solución se enfría a temperatura ambiente, se filtra con papel de filtro para eliminar las impurezas insolubles. La solución filtrada de alta concentración se almacena para su uso posterior. El contenido de cloruro de calcio en esta solución es de 410 g/L.

1. Preparación de la solución concentrada (1 L)

(1) Medir 272 mL de la solución de cloruro de calcio de alta concentración con una probeta graduada.

(2) Pesar 484,8 g de glicerol con una balanza.

(3) Pesar 13,6 g de formaldehído con una balanza.

(4) Transfiera los tres reactivos mencionados a una probeta graduada de 1 L. Durante la transferencia, enjuague los recipientes que contienen cada reactivo con una pequeña cantidad de agua destilada y añada el líquido de enjuague a la probeta.

(5) Vierta la solución de 1 L preparada en un vaso de precipitados o probeta graduada de 2 L, mezcle bien y guárdela para su uso.

2. Preparación de la solución de lavado

Mida 62,5 mL ± 0,5 mL de la solución concentrada preparada para la prueba y transfiérala a un recipiente o botella de plástico de 5 L. Dilúyala con agua destilada hasta un volumen final de 2,5 L ± 0,005 L.

IV. Método de prueba

1. Propósito y ámbito de aplicación

(1) Este método se aplica para determinar el contenido de materiales arcillosos e impurezas en agregados finos y para evaluar la limpieza de los mismos. El resultado se expresa como Valor Equivalente de Arena (VE).

(2) Este método se aplica a arena natural, arena manufacturada y polvo de piedra utilizados en mezclas asfálticas y hormigón. El tamaño máximo de partícula del agregado no debe exceder los 4,75 mm (tamiz de orificio redondo de 5 mm).

2. Aparatos y reactivos

Para esta prueba se requieren los siguientes instrumentos y equipos:

TD334-1 Aparato manual para la prueba de equivalencia de arena

Recipiente de plástico (5 L): El recipiente deberá estar provisto de un tapón de goma con un tubo de sifón. La base del recipiente deberá estar aproximadamente a 1,5 m por encima de la superficie de la mesa de trabajo.

Balanza: Capacidad: 1 kg; precisión: 1 g.

Horno: Capaz de mantener una temperatura de 105 °C ± 5 °C.

Embudo de boca ancha (plástico): Diámetro de la boca aproximado: 100 mm.

Un tamiz de 4,75 mm (tamiz de orificios redondos de 5 mm) y una bandeja para tamizar.

Un raspador y una cuchara.

Termómetro.

Otros: probeta graduada de 1 litro, vaso de precipitados de 2 litros, cepillo, bandeja, recipiente pequeño de aluminio, etc.

3. Procedimiento de prueba

Para evitar afectar el proceso de sedimentación, la prueba se realizará sobre una superficie horizontal estable y sin vibraciones. Compruebe periódicamente la salida del tubo de irrigación durante la prueba para evitar obstrucciones.

Durante la prueba, la temperatura de la solución de lavado se mantendrá dentro del rango de 20 °C ± 2 °C.

Dado que los materiales plásticos pueden volverse opacos con la exposición prolongada a la luz solar, se debe evitar en lo posible la exposición directa de los aparatos de plástico a la luz solar. Los recipientes de plástico utilizados para contener la solución de prueba se limpiarán a fondo después de su uso.

Utilice el tubo de irrigación para introducir la solución de lavado en la probeta hasta que el nivel del líquido alcance la marca de 100 mm (se requieren aproximadamente 80 ml de solución).

Vierta con cuidado la muestra húmeda, equivalente a 120 ± 1 g de material seco, en la probeta colocada verticalmente con la ayuda de un embudo.

Golpee repetidamente la parte inferior de la probeta con la palma de la mano para eliminar las burbujas de aire y asegurar que la muestra se humedezca completamente lo más rápido posible. A continuación, deje reposar la muestra durante 10 minutos.

Tras dejar reposar la muestra durante 10 ± 1 minutos, selle el cilindro de ensayo con un tapón de goma.

Agitación manual: Sujete el cilindro de ensayo y realice un movimiento lineal recíproco horizontal. La amplitud de la agitación debe ser de 20,3 ± 1,0 cm y la frecuencia de 180 ± 2 ciclos/min. Tras la agitación, retire el tapón de goma.

Introduzca el tubo de irrigación en el cilindro de prueba y enjuague rápidamente las partículas de agregado adheridas a la pared interior del cilindro con la solución de lavado. A continuación, introduzca el tubo de irrigación hasta el fondo del cilindro de prueba y gírelo lentamente mientras lo eleva gradualmente a una velocidad uniforme. Esto permite que las impurezas de partículas finas adheridas a la superficie del agregado floten hacia arriba. Continúe la operación hasta que el nivel de la solución alcance la marca de 380 mm.

Retire el tubo de irrigación lenta y uniformemente. Cuando el nivel del líquido alcance la marca de 380 mm, detenga el flujo de la solución de lavado a través del tubo y mantenga el nivel del líquido en la marca de 380 mm. Deje reposar la suspensión sin perturbar durante 20 minutos ± 15 segundos.
