El molde cónico SSD se utiliza para determinar si el agregado fino ha alcanzado la condición de saturado superficialmente seco (SSD). Durante el ensayo, la muestra de agregado fino se introduce en el molde cónico y se compacta con una varilla de apisonamiento.

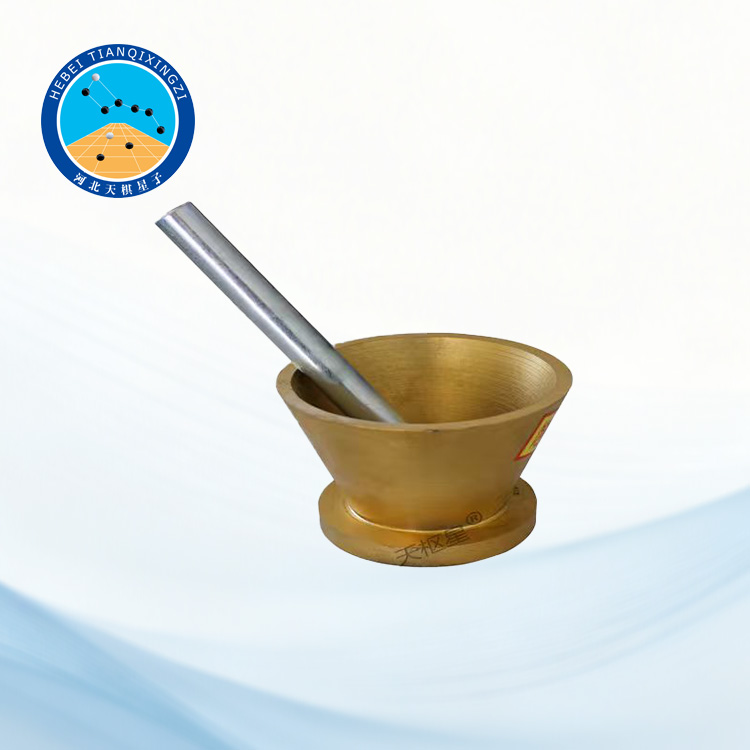

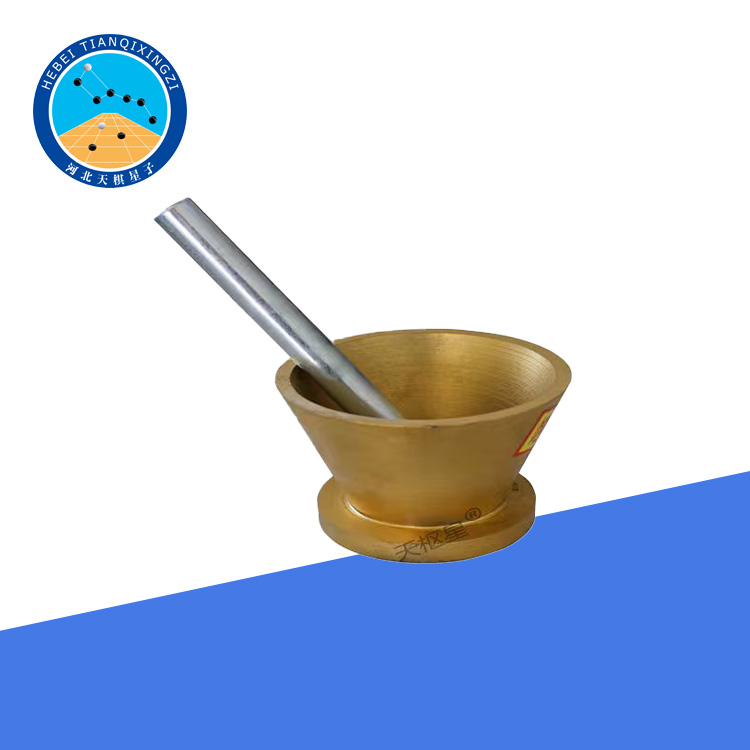

Molde Cónico SSD | Cono de Absorción de Arena y Pisón

Modelo: TD330-M

I. Descripción general del producto

El Molde Cónico de Estado Saturado Superficialmente Seco (SSD) es fabricado por nuestra empresa de acuerdo con JTG E42-2005 T0330-2005 “Método de Ensayo para la Densidad y Absorción de Agua de Áridos Finos”, con referencia a ASTM C128.

Este producto se utiliza para determinar la densidad relativa aparente, la densidad relativa saturada superficialmente seca (SSD), la densidad relativa de volumen y la absorción de agua de los áridos finos (incluyendo arena natural, arena manufacturada y polvo de piedra) con un tamaño de partícula inferior a 2,36 mm a una temperatura de 23 °C, mediante el método del molde cónico.

Cuando el material contiene partículas de tamaño superior a 2,36 mm, como el polvo de piedra de 0–3,75 mm, se recomienda tamizar la muestra utilizando un tamiz estándar de 2,36 mm. La fracción retenida en el tamiz de 2,36 mm deberá ensayarse de acuerdo con T0308 “Método de Ensayo para la Densidad y Absorción de Agua de Áridos Gruesos”.

II. Parámetros técnicos

Dimensiones del molde de prueba:

Altura del molde de prueba: 73 mm

Diámetro interior superior: 40 mm

Diámetro interior inferior: 90 mm

III. Procedimiento de prueba

3.1 Pese inmediatamente aproximadamente 300 g (m₃) de la muestra de árido fino en condición saturada superficialmente seca (SSD).

3.2 Transfiera rápidamente la muestra a un matraz aforado, evitando la evaporación de la humedad y la pérdida de partículas de árido. Añada agua limpia hasta aproximadamente la marca de 450 mL y, a continuación, gire el matraz aforado para eliminar las burbujas de aire. Añada cuidadosamente agua hasta alcanzar la marca de 500 mL. Coloque firmemente el tapón, limpie el agua de la superficie exterior del matraz y pese la masa total (m₂).

3.3 Retire completamente la muestra de árido del matraz, limpie el interior y el exterior del matraz, y llénelo con la misma agua hasta la marca de 500 mL. (La temperatura del agua deberá medirse cada vez; se recomienda mantenerla a 23 °C ± 1,7 °C, y la diferencia de temperatura entre las dos mediciones no deberá superar 2 °C). Coloque firmemente el tapón, elimine el agua de la superficie exterior y pese la masa total (m₁).

Coloque la muestra de árido extraída en un horno a 105 °C ± 5 °C y séquela hasta alcanzar una masa constante. Después de enfriarla hasta la temperatura ambiente en un desecador, pese la masa de la muestra seca (m₀).

IV. Instrumentos y aparatos utilizados junto con este producto

(1) Balanza electrónica TD1001: Capacidad: 1 kg; resolución: ≤ 0,1 g.

(2) Varilla de apisonamiento TD330-D: Varilla metálica con un diámetro de 25 mm ± 3 mm y una masa de 340 g ± 15 g (Figura T0330-1).

(3) Vaso de precipitados: 500 mL.

(4) Matraz aforado: 500 mL.

(5) Horno de secado de circulación forzada serie TD101: Capaz de mantener una temperatura de 105 °C ± 5 °C.

(6) Agua limpia: Temperatura mantenida a 23 °C ± 1,7 °C.

(7) Otros: Desecador, soplador portátil, bandeja poco profunda, cuchara de aluminio, varilla de vidrio, termómetro, etc.

V. Características principales

1. Construcción de Alta Calidad:

El Molde Cónico SSD está fabricado con materiales metálicos de alta calidad, ofreciendo una excelente durabilidad, resistencia a la corrosión y una larga vida útil.

2. Dimensiones Precisas:

El molde cónico se fabrica con precisión de acuerdo con los requisitos de las normas, garantizando resultados de ensayo fiables para la determinación de la condición saturada superficialmente seca (SSD) de los áridos finos.

3. Fácil Operación:

Su estructura sencilla permite una operación rápida y conveniente, lo que lo hace adecuado para laboratorios de áridos, centros de ensayo de materiales de construcción e instituciones de investigación.

4. Conjunto Completo de Ensayo:

El producto puede utilizarse junto con una varilla de apisonamiento y otros equipos de laboratorio para realizar ensayos de densidad relativa y absorción de agua de áridos finos.

5. Amplio Rango de Aplicación:

Es adecuado para el ensayo de diversos áridos finos, incluyendo arena natural, arena manufacturada y polvo de piedra.
