El Agitador de Tamices Estándar por Impacto y Vibración es adecuado para el análisis por tamizado y la clasificación del tamaño de partículas de materiales en laboratorios de ingeniería vial, construcción, geología, metalurgia, investigación científica y otros campos relacionados. Con un tiempo de operación típico de solo 5 minutos por ensayo, proporciona un método cómodo y eficiente para completar la clasificación de materiales.

Tamizadora Mecánica de Laboratorio | Ensayos de Áridos

Modelo: TD302-2

I. Introducción del producto

El Agitador de Tamices Estándar por Impacto y Vibración es desarrollado y fabricado por nuestra empresa de acuerdo con T/CHES 29-2019, Código de Ensayo para Suelos de Grano Grueso, especialmente con los requisitos relacionados con la Preparación de Suelos y Especímenes.

Normas de referencia: ASTM D6913/D6913M, ISO 17892-4:2016

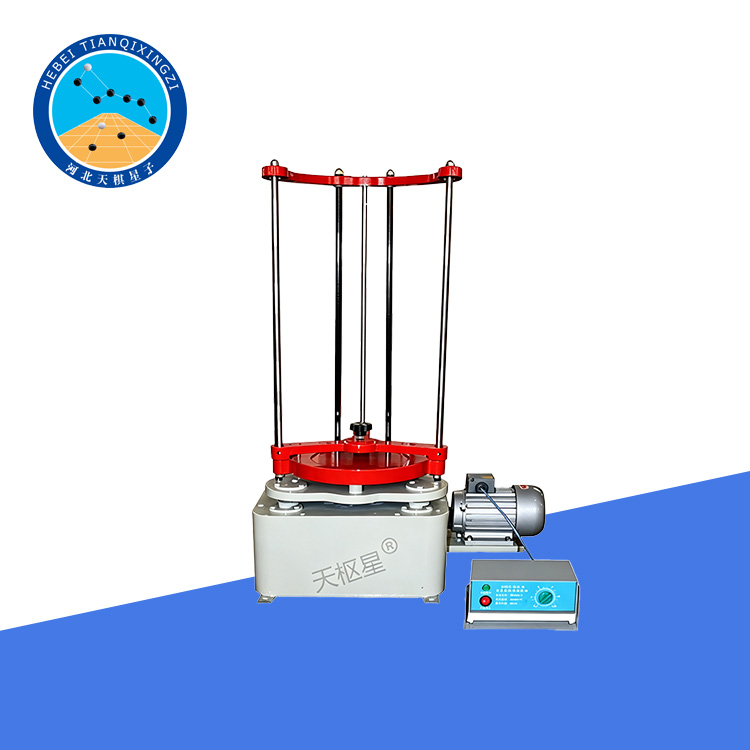

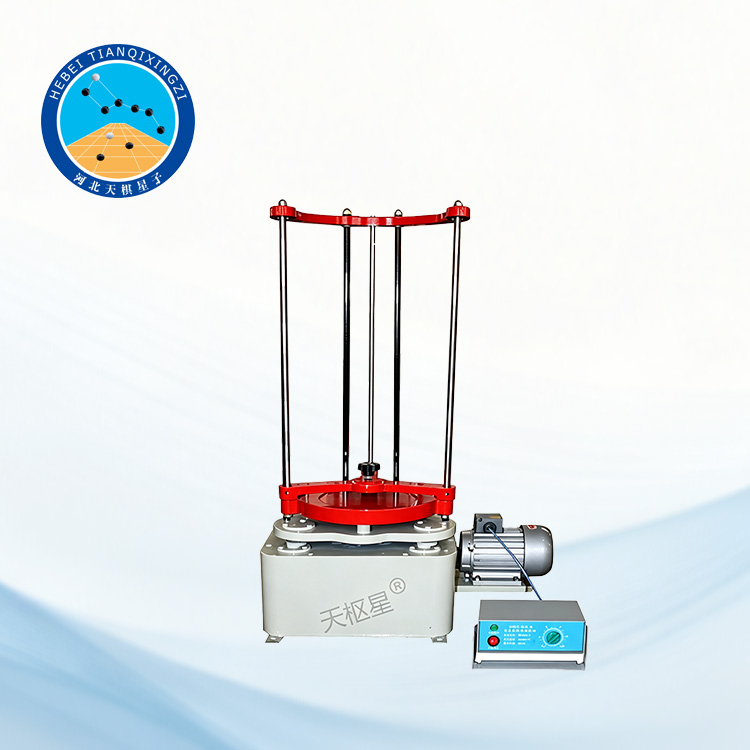

El sistema completo está compuesto por una caja de control del motor, base oscilante, temporizador, placa de fijación de tamices y un conjunto de tamices de ensayo. El instrumento presenta un diseño compacto, estructura ligera, apariencia atractiva, construcción avanzada, funcionamiento fiable, gran amplitud de oscilación, fuerte fuerza de impacto y excelente eficiencia de tamizado. El conjunto de tamices es fácil y flexible de instalar y fijar, lo que permite un uso cómodo y eficiente del instrumento para los ensayos rutinarios de laboratorio.

II. Estructura principal y rendimiento

El equipo está compuesto principalmente por un mecanismo de oscilación, un mecanismo de impacto y un mecanismo de sujeción.

El motor acciona el eje excéntrico principal instalado en el bastidor oscilante mediante el eje de transmisión y el sistema de engranajes sinfín. A su vez, el eje excéntrico principal impulsa la rotación de los otros dos ejes excéntricos auxiliares, haciendo que todo el conjunto de tamices realice un movimiento circular plano con un radio de oscilación igual a la excentricidad.

Al mismo tiempo, el mismo motor acciona otro par de engranajes sinfín, que funcionan mediante una leva y una varilla de empuje para elevar periódicamente el bastidor oscilante que sostiene el conjunto de tamices. Posteriormente, el bastidor cae por su propio peso sobre el yunque situado en la base, permitiendo que el conjunto de tamices realice una vibración de impacto mientras efectúa simultáneamente el movimiento circular plano.

III. Características principales

Este instrumento se caracteriza por su tamaño compacto, diseño ligero y atractivo aspecto. Incorpora una función de parada automática y ofrece una estructura avanzada, rendimiento fiable, gran amplitud de oscilación, fuerte impacto y excelente eficiencia de cribado.

Además, presenta bajo consumo energético, alta eficiencia operativa, excelente resistencia al desgaste y una sujeción cómoda y flexible de las pilas de tamices, lo que facilita su manejo y lo hace idóneo para diversas aplicaciones de cribado en laboratorio.

IV. Especificaciones técnicas

1. Diámetro del tamiz: 300 mm / 200 mm

2. Amplitud: 8 mm

3. Frecuencia de impacto: 147 impactos/min

4. Frecuencia de oscilación del tamiz: 221 ciclos/min

5. Radio de rotación: 12,5 mm

6. Potencia del motor: 0,75 kW

7. Tensión: 380 V

V. Instrucciones de funcionamiento

1. Coloque los tamices en orden según el tamaño de abertura, apilándolos desde el tamiz con la abertura más grande hasta el tamiz con la abertura más pequeña. A continuación, coloque una bandeja colectora en la parte inferior del conjunto de tamices.

2. Vierta el material que se va a ensayar en el tamiz superior, coloque firmemente la tapa del tamiz y, a continuación, coloque todo el conjunto de tamices en el soporte del tamiz del Agitador de Tamices Estándar por Impacto y Vibración.

3. Gire la manija de baquelita de la placa de sujeción de tamices en sentido antihorario para bajar toda la placa de sujeción sobre el conjunto de tamices. Después, gire la manija de baquelita en sentido horario para apretar el eje de la varilla superior contra el soporte, fijando firmemente todo el conjunto de tamices de ensayo en su posición.

4. Ajuste el mando del temporizador del Agitador de Tamices Estándar por Impacto y Vibración al tiempo de tamizado requerido y, a continuación, encienda el interruptor de alimentación. El agitador de tamices comenzará automáticamente el proceso de tamizado.

5. Cuando el temporizador alcance el tiempo preestablecido, el Agitador de Tamices Estándar por Impacto y Vibración se detendrá automáticamente.

6. Gire la manija de baquelita de la placa de sujeción de tamices en sentido antihorario para liberar la placa de sujeción. A continuación, levántela hacia arriba y fíjela en el manguito deslizante. Retire el conjunto de tamices de ensayo. Pese sucesivamente el material retenido en cada tamiz utilizando una balanza, seleccionando la precisión de pesaje de acuerdo con la relación de análisis requerida.

7. Si no se produce vibración vertical durante la operación inicial, es posible que el motor esté girando en la dirección incorrecta. En este caso, intercambie la posición de los dos cables de alimentación.

VI. Lista de empaque

Unidad principal (1 unidad)

Controlador (1 unidad)

Manual de instrucciones (1 copia)

Certificado de conformidad (1 copia)
