El Aparato Automático para Ensayo de Partículas Débiles de Áridos está diseñado para determinar el contenido de partículas débiles en piedra triturada, grava y áridos gruesos. Aplica automáticamente cargas específicas a partículas individuales para identificar las partículas débiles en función de su comportamiento frente a la fractura. Gracias a su alta precisión de medición, facilidad de operación y rendimiento fiable, este equipo para ensayo de áridos se utiliza ampliamente en laboratorios de materiales de construcción, inspección de la calidad de los áridos y aplicaciones de investigación en ingeniería.

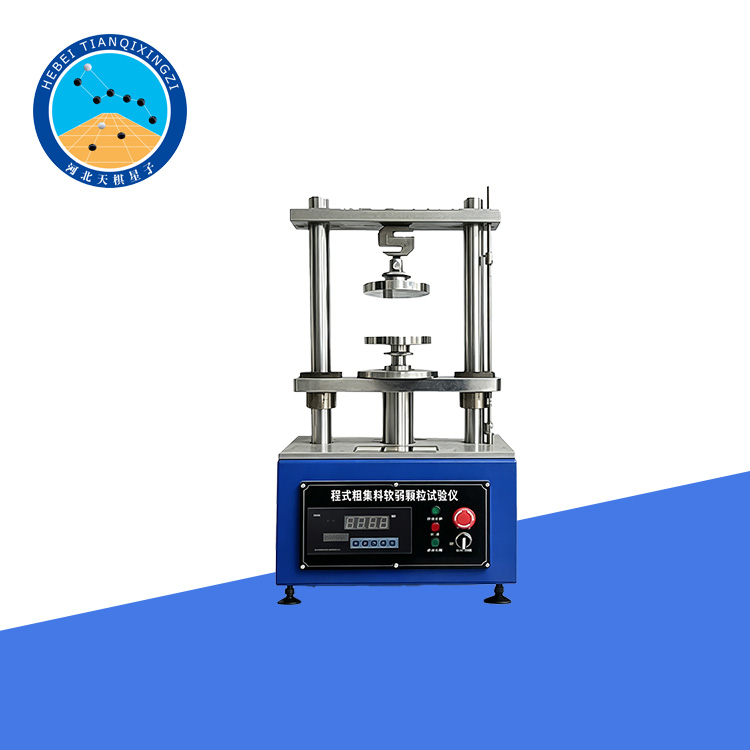

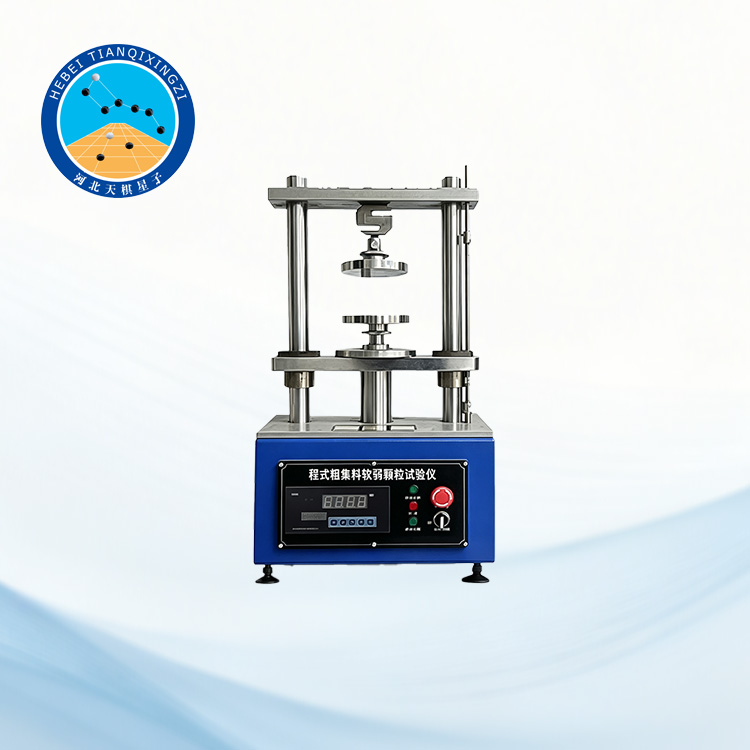

Aparato Automático para Ensayo de Partículas Débiles de Áridos

Modelo: TD320-2

I. Introducción del producto

El aparato automático para el análisis de partículas débiles en agregados está diseñado según el método de ensayo T0320-2000 para partículas débiles en agregados gruesos y se utiliza para determinar el contenido de partículas débiles en piedra triturada, grava y grava triturada.

Normas de referencia/aplicables: ASTM C142, AASHTO T112.

II. Especificaciones técnicas

1. Capacidad de carga: ≤1000 N

2. Método de carga: Presión en la manivela

3. Recorrido: ≤60 mm

4. Sensor: Célula de carga de 1000 N

5. Alimentación: Pantalla digital, 220 V CA, 50 Hz

III. Instrumentos y materiales

1. Balanza o báscula de plataforma: Capacidad de 5 kg con una precisión máxima de 5 g.

2. Tamices estándar: Incluyen tamices de orificio redondo con aberturas de 5 mm, 10 mm y 20 mm, o tamices de orificio cuadrado con aberturas de 4,75 mm, 9,5 mm y 16 mm.

3. Máquina de ensayo de compresión.

4. Otros: Bandeja poco profunda, cepillo y otras herramientas auxiliares.

IV. Procedimiento de prueba

Pese 2 kg de la muestra de árido secada al aire (m₁). Si el tamaño máximo de las partículas es superior a 40 mm, pese 4 kg de muestra. Tamice la muestra y sepárela en las siguientes fracciones granulométricas:

5 mm–10 mm, 10 mm–20 mm y más de 20 mm; o

4,75 mm–9,5 mm, 9,5 mm–16 mm y más de 16 mm (utilizando tamices de abertura cuadrada).

Coloque cada partícula de cada fracción granulométrica en el centro de la plataforma de compresión. Aplique una carga de 0,15 kN, 0,25 kN o 0,34 kN, según el tamaño de la partícula.

Las partículas que se fracturen bajo la carga aplicada se consideran partículas débiles y deben desecharse. Pese las partículas restantes que permanezcan intactas y registre su masa (m₂).

V. Cálculo

Calcule el contenido de partículas débiles de acuerdo con la Ecuación (1), con una precisión de 0,1 %.

P=(m1-m2)/m1x100

Donde:

P — Contenido de partículas débiles en el árido grueso, %;

m₁ — Masa total de las partículas de cada fracción granulométrica antes del ensayo, g;

m₂ — Masa total de las partículas intactas de cada fracción granulométrica después del ensayo, g.

VI. Instrucciones de uso del instrumento

1. Power Supply Installation: Plug the power input terminal into an AC 220V socket and turn on the power switch. Check if power is supplied.

2. Power-On: Turn on the power switch. The power-on screen will appear and then immediately switch to "0.0". You can then begin operation. If the screen does not display "0.0", press the "Zero" button to zero it.

3. Testing: When the LCD screen displays "0.0", you can begin testing.

4. Powering Off: Turn off the power switch. If not using the instrument for an extended period, please unplug the power cord.
