El Aparato Manual para Ensayo de Partículas Débiles de Áridos está diseñado para determinar el contenido de partículas débiles en áridos gruesos, piedra triturada y grava. Evalúa la calidad de los áridos mediante la aplicación de cargas específicas sobre partículas individuales e identificando aquellas que se fracturan bajo presión. El aparato se caracteriza por su operación sencilla, medición precisa y rendimiento fiable, siendo adecuado para laboratorios de ensayo de áridos, inspección de materiales de construcción y aplicaciones de control de calidad.

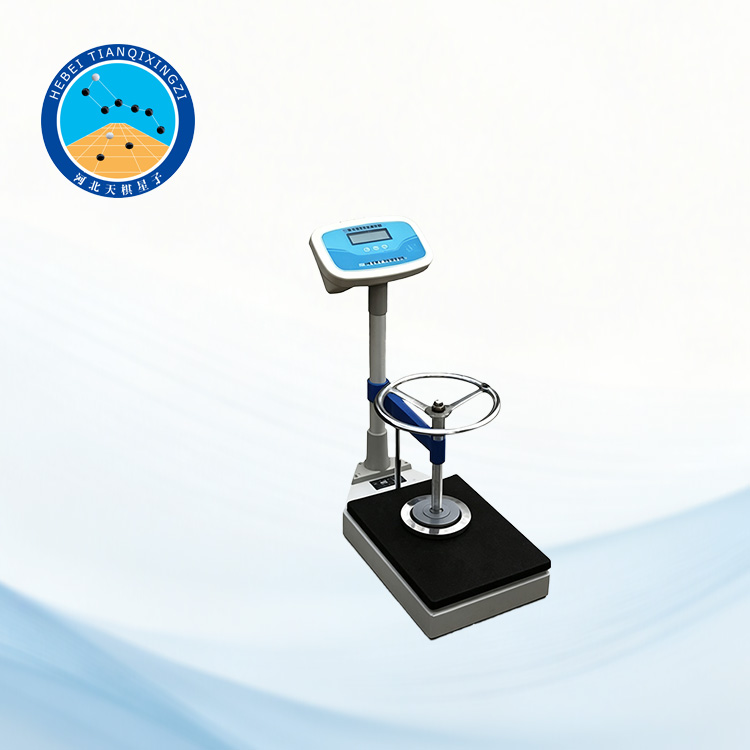

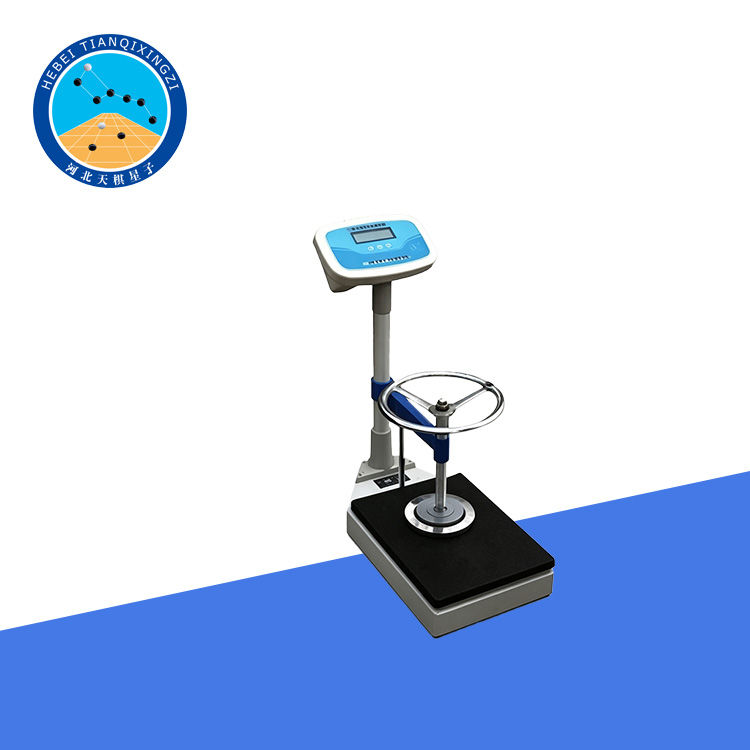

Aparato Manual para Ensayo de Partículas Débiles de Áridos

Modelo: TD320-1

I. Introducción del producto

El Aparato Manual para Ensayo de Partículas Débiles de Áridos ha sido desarrollado y fabricado por nuestra empresa basándose en el T0320-2000 “Método de Ensayo de Partículas Débiles en Áridos Gruesos” especificado en JTG 3410 Métodos Estándar de Ensayo de Áridos para Ingeniería de Carreteras.

Normas de referencia: ASTM C142, AASHTO T112.

El aparato está diseñado para determinar el contenido de partículas débiles en piedra triturada, grava y grava triturada. Según el tamaño de las partículas, se aplica individualmente una carga de compresión de 0,15 kN, 0,25 kN o 0,34 kN a cada partícula. Las partículas que se fracturan bajo la carga especificada se clasifican como partículas débiles y se eliminan, mientras que las partículas intactas restantes se pesan para calcular el contenido de partículas débiles.

II. Especificaciones técnicas

Carga máxima: 1000 N

Resolución: 1 N

Tensión de alimentación: 220 V

III. Procedimiento Operativo

1. Prepare la muestra de ensayo. Pese 2 kg de la muestra de agregado secado al aire (m³). Si el tamaño máximo de partícula supera los 40 mm, pese 4 kg. Tamice la muestra en las siguientes fracciones de tamaño:

5 mm – 10 mm, 10 mm – 20 mm y más de 20 mm; o

4,75 mm – 9,5 mm, 9,5 mm – 16 mm y más de 16 mm (utilizando tamices de orificios cuadrados).

2. Coloque el aparato. Coloque el Aparato Manual de Ensayo de Partículas Débiles de Agregado sobre una superficie estable y nivelada. Ajuste las patas niveladoras para asegurar que el instrumento esté correctamente nivelado y bien sujeto.

3. Conecte la fuente de alimentación. Enchufe el extremo de entrada del adaptador de corriente a una toma de corriente de 220 V CA (o 110 V CA). Conecte el enchufe de salida del adaptador al conector situado en el lado derecho de la caja de control, luego encienda la alimentación y verifique que el instrumento esté encendido.

4. Encendido: Encienda el interruptor de alimentación. La pantalla de inicio aparecerá brevemente, tras lo cual la pantalla mostrará automáticamente "0.00", lo que indica que el instrumento está listo para la prueba. Si la pantalla no muestra "0.00", pulse el botón Cero para reiniciarla. Inicie la prueba solo cuando la pantalla muestre "0.00" y el indicador de estabilidad permanezca fijo.

5. Selección de unidades: Dispone de dos unidades de peso: Newton (KN) y Libra Esterlina (1 lb). Pulse el botón "Convertir" y el indicador en la esquina superior derecha de la pantalla LCD mostrará la unidad de peso seleccionada.

6. Prueba: La prueba se puede realizar cuando la pantalla LCD muestre "0.00".

7. Procedimiento de prueba: Coloque cada partícula de agregado de cada fracción de tamaño en el centro de la plataforma de compresión. Aplique la carga especificada según el tamaño de partícula: 0,15 kN, 0,25 kN o 0,34 kN.

8. Función de bloqueo de peso: Pulse el botón de bloqueo para mantener el valor de carga mostrado. La lectura permanecerá sin cambios para facilitar el registro. Pulse el botón de bloqueo de nuevo para alternar entre los modos bloqueado y liberado.

9. Apagado: Apague el interruptor de encendido. Si el instrumento no se va a utilizar durante un periodo prolongado, desconecte el adaptador de corriente de la toma de corriente.

10. Procesamiento de resultados: Las partículas que se fracturan bajo la carga aplicada se clasifican como partículas débiles y deben eliminarse. Pese las partículas restantes que no se hayan fracturado y registre su masa (m₂).

11. Una vez finalizada la prueba, se debe limpiar el equipo y los residuos circundantes para mantener limpios el producto y el entorno de trabajo.

12. Notas: Instrucciones adicionales para el panel de control.

12.1 Sobrecarga:

Cuando la carga aplicada supere la capacidad máxima de pesaje, la pantalla mostrará "OF" y sonará una alarma continua. En caso de sobrecarga, retire inmediatamente el peso de la plataforma de carga para evitar daños al sensor de carga.

12.2 Puesta a cero:

Antes de la prueba, coloque el recipiente de muestra de agregados (disco) en la plataforma de carga y pulse el botón Cero para reiniciar la pantalla antes de aplicar la carga de compresión. Tras retirar el recipiente de prueba, la pantalla podría mostrar un valor de tara negativo. Pulse de nuevo el botón Cero para restablecer la pantalla a cero.

IV. Cálculo

Calcule el contenido de partículas débiles según la siguiente fórmula, con una precisión del 0,1 %.

P = (m₁ - m₂) / m₁ * 100

Donde:

P: Contenido de partículas débiles del agregado grueso (%);

m₁: Masa total de partículas en cada fracción de tamaño antes del ensayo (g);

m₂: Masa total de partículas intactas en cada fracción de tamaño después del ensayo (g).

Apéndice: Otros instrumentos y materiales utilizados con este aparato

1. Balanza electrónica TD5000

2. Tamices estándar TDBZS-5/10/20/4.75/9.5/16

3. Bandeja esmaltada: Una bandeja poco profunda de tamaño grande o mediano

4. Cepillo de 7.6 cm (3 pulgadas): Una unidad
