La Máquina de Ensayo de Abrasión Los Ángeles está diseñada para evaluar la resistencia a la abrasión, la resistencia al impacto y la durabilidad de áridos gruesos, piedra triturada y balasto ferroviario. Mediante la simulación de acciones repetidas de impacto y desgaste, mide con precisión la degradación de los áridos y la pérdida por abrasión. Este equipo fiable de ensayo de áridos se utiliza ampliamente en ingeniería de carreteras, laboratorios de materiales de construcción y aplicaciones de control de calidad.

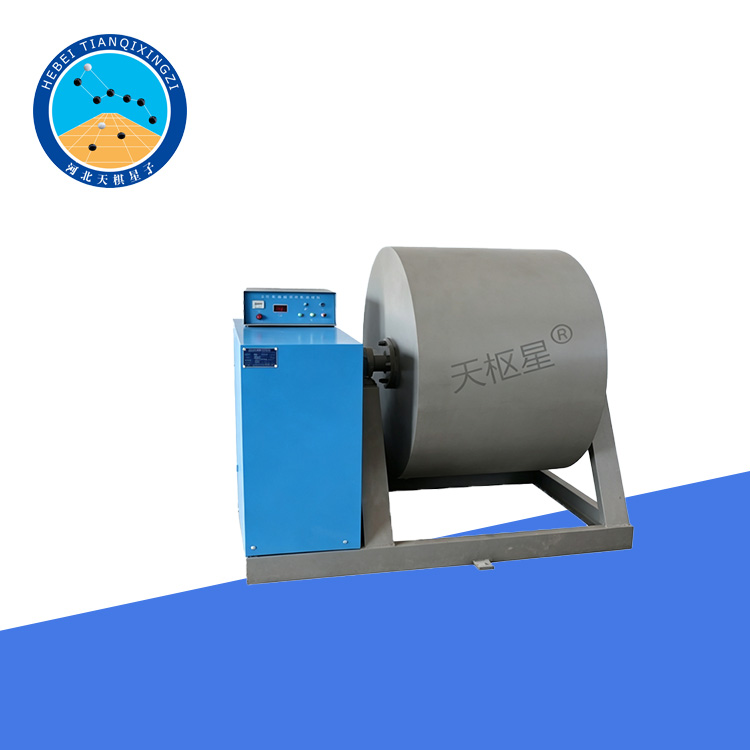

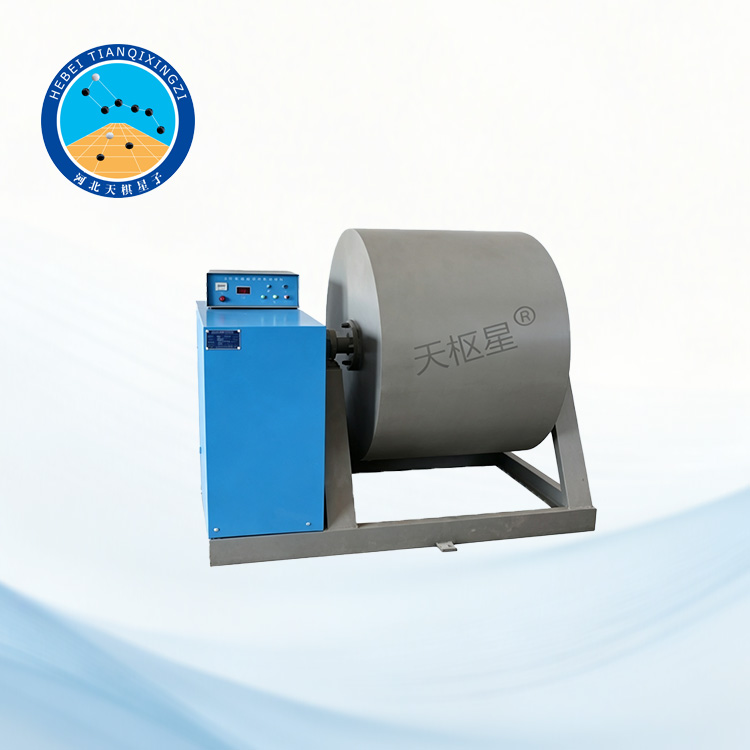

Máquina de Ensayo de Abrasión Los Ángeles para Áridos

Modelo: TD0317-1

I. Aplicación del producto

La Máquina de Ensayo de Abrasión Los Ángeles está diseñada y fabricada por nuestra empresa de acuerdo con la JJG 108-2012 Reglamento de Verificación de Máquinas de Ensayo de Abrasión Los Ángeles. Ha sido desarrollada basándose en los requisitos de la JTG E42-2005 Métodos de Ensayo de Áridos para Ingeniería de Carreteras, con referencia a la TB/T 2328.1-2008 Métodos de Ensayo para Balasto Ferroviario y otros métodos de ensayo relacionados con áridos. La máquina se utiliza principalmente para determinar la resistencia a la abrasión (valor de abrasión Los Ángeles) de áridos gruesos, piedra triturada y balasto ferroviario, mediante la evaluación de su resistencia al desgaste y al impacto.

Normas aplicables / de referencia: ASTM C131/C131M, ASTM C535, AASHTO T96, EN 1097-2, BS EN 1097-2, AS 1141.23, IS 2386 (Parte IV)

II. Estructura del instrumento

La máquina está compuesta principalmente por los siguientes componentes: tambor giratorio, placa de estantería (deflector interno), tapa de sellado, caja de engranajes, motor, contador y otras piezas.

III. Especificaciones técnicas

1. Diámetro interno del tambor × Longitud interna: 710 mm × 510 mm (±5 mm)

2. Velocidad de rotación: 30–33 rpm

3. Contador: 4 dígitos

4. Dimensiones generales: 1100 × 780 × 1000 mm (L × An × Al)

5. Bolas de acero (carga abrasiva): Φ47,6 mm (8 unidades); Φ45 mm (3 unidades); Φ44,5 mm (1 unidad)

Peso total: 5000 g ± 25 g

IV. Procedimiento Operativo

1. Antes de la prueba, verifique que el cableado eléctrico esté en buen estado. La fuente de alimentación debe ser trifásica. Presione el botón de avance lento para comprobar que el tambor gire correctamente. El tambor debe girar en la dirección indicada por la flecha. Si gira en sentido contrario, intercambie dos de los cables trifásicos de la fuente de alimentación de 380 V para cambiar la dirección de giro.

Al mismo tiempo, ponga a cero la pantalla LED y ajuste el contador preestablecido al número de revoluciones requerido. Presione el botón de inicio para comenzar a operar. En caso de cualquier anomalía, presione el botón de pausa para detener la máquina. Después de solucionar el problema, presione el botón de inicio nuevamente para reanudar la operación.

2. Coloque la muestra de agregado y las bolas de acero en el tambor. Cierre la tapa de sellado y apriete los tornillos. Encienda el instrumento y deje que gire 500 o 1000 revoluciones, tras lo cual se detendrá automáticamente. En este punto, la abertura de descarga estará en la posición central superior, lo que permitirá abrir la tapa de sellado fácilmente. Después de abrir la tapa, presione el botón de avance lento para girar la abertura de descarga hacia abajo. Suelte el botón para detener el tambor y, a continuación, retire la muestra de ensayo.

3. Utilice un tamiz de orificios redondos de 2 mm o un tamiz de orificios cuadrados de 1,7 mm para eliminar las partículas finas de la muestra de ensayo. Lave el agregado triturado retenido en el tamiz con agua y séquelo en un horno hasta obtener una masa constante. Pese con precisión la masa de la muestra para el cálculo.

V. Método de cálculo

Calcule el valor de pérdida por abrasión del agregado según la siguiente fórmula, con una precisión del 0,1 %.

Qabr = (G₁ − G₂) / G₁ × 100 %

Donde:

Qabr — Valor de pérdida por abrasión del agregado (%);

G₁ — Masa original de la muestra de agregado colocada en el tambor (g);

G₂ — Masa de la muestra después del ensayo, lavada y secada en horno hasta masa constante (g).

2. El resultado del ensayo se calculará como el valor promedio de dos ensayos. La diferencia entre los dos resultados no deberá exceder el 2 %; de lo contrario, se repetirá el ensayo.

VI. Accesorios aleatorios

1. Manual de instrucciones (1 copia)

2. Certificado de conformidad (1 copia)

3. Bolas de acero para pruebas (1 juego)

4. Controlador (1 unidad)

Nota: Los elementos 1, 2 y 3 deben colocarse dentro del cilindro de prueba.
