Analizador de Conductividad Térmica por Fuente Plana Transitoria diseñado para medir con precisión la conductividad térmica y la difusividad térmica de suelos de madera y materiales de construcción mediante la avanzada tecnología TPS.

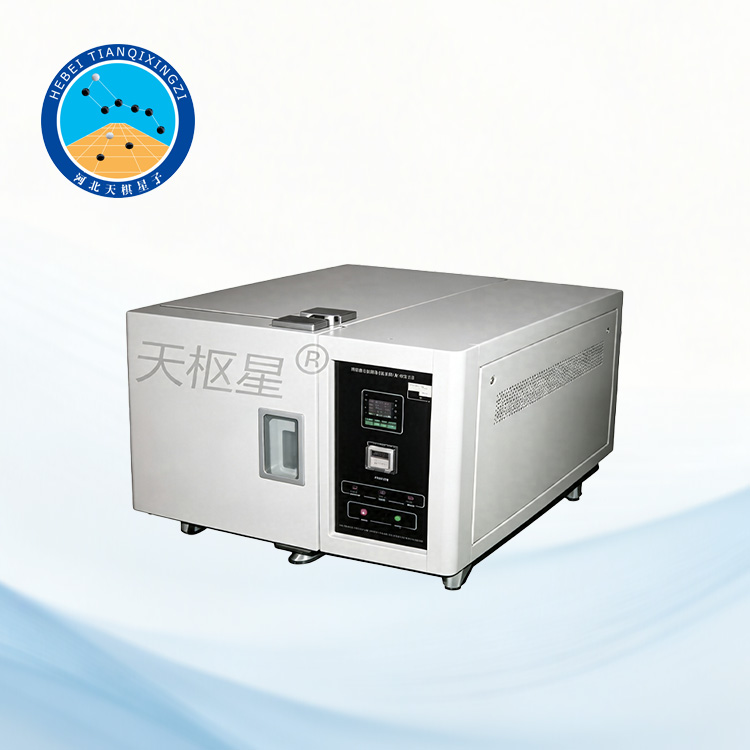

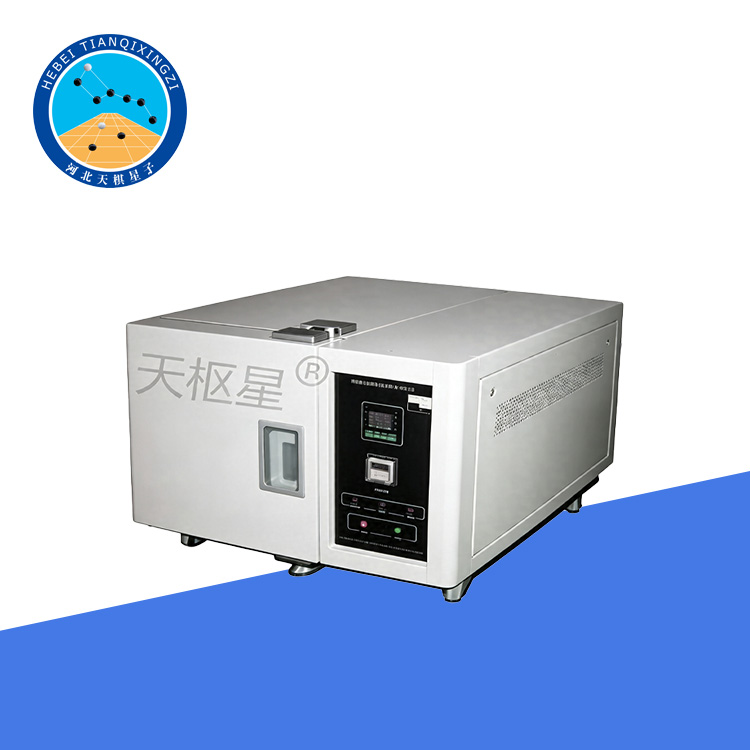

Analizador de Conductividad Térmica por Fuente Plana Transitoria

Modelo: TDLY1700-DR

I. Descripción general del equipo

El Analizador de Conductividad Térmica para Pisos de Madera es un instrumento de ensayo de alta precisión desarrollado especialmente para la industria de los pisos de madera. Se utiliza principalmente para medir las propiedades térmicas clave de diversos materiales de pisos de madera, incluyendo la conductividad térmica y la difusividad térmica.

El instrumento emplea el método de fuente plana transitoria (TPS), reconocido internacionalmente, y cumple con las normas de prueba de conductividad térmica pertinentes, como ISO 22007-2 y GB/T 10295-2008.

II. Características técnicas clave

1. Sistema de medición de alta precisión

Resolución de temperatura: ±0,01 °C

Rango de medición de conductividad térmica: 0,001–5 W/(m·K)

Precisión de medición: ±3 %

2. Sistema operativo inteligente

Equipado con un panel de control táctil de 7 pulgadas

Base de datos integrada de diversos materiales para pisos de madera

Compatible con calibración automática y compensación de temperatura

3. Diseño estructural innovador

Sistema de medición redundante con doble sensor para mayor fiabilidad

Mecanismo de ajuste de presión adaptativo para condiciones de prueba estables

Diseño modular de la sonda para un funcionamiento flexible y un mantenimiento sencillo

III. Principio de funcionamiento

El instrumento se basa en el Método de Fuente Plana Transitoria (TPS). Un elemento calefactor integrado genera un flujo de calor transitorio, mientras que un sensor de temperatura de alta sensibilidad registra la curva de respuesta térmica de la muestra. Posteriormente, los parámetros de conductividad térmica se calculan mediante la ecuación de conducción de calor de Fourier.

IV. Escenarios de aplicación típicos

1. Control en la fabricación de pisos de madera

2. Investigación y ensayos de pisos con calefacción radiante

3. Ensayos de laboratorio de materiales de construcción

4. Investigación de propiedades térmicas en instituciones de investigación científica

V. Ventajas técnicas

1. Tiempo de prueba reducido (medición individual < 3 minutos)

2. Admite el análisis de muestras irregulares

3. Buena adaptabilidad ambiental (temperatura de funcionamiento: 10-40 °C)

4. Los datos se pueden exportar a formato Excel

VI. Mantenimiento y cuidado

Se recomienda realizar una calibración profesional cada 6 meses, limpiar la superficie de la sonda con regularidad y evitar la interferencia de campos electromagnéticos fuertes.

VII. Tecnología avanzada de medición TPS

Basado en el método de fuente plana transitoria (TPS), el instrumento realiza mediciones aplicando un pulso de calor controlado a través de un sensor plano colocado entre o sobre la superficie de la muestra.

En comparación con los métodos tradicionales de prueba de conductividad térmica en estado estacionario, la técnica TPS ofrece:

Mayor velocidad de medición

Menores requisitos de preparación de muestras

Menor influencia de las fluctuaciones de la temperatura ambiente

Capacidad para analizar diversos materiales sólidos

Esto la convierte en una solución eficiente para el análisis de las propiedades térmicas de los materiales modernos.

VIII. Aplicaciones del control de calidad en la industria de los pisos de madera

Este instrumento ayuda a los fabricantes a:

Evaluar las diferencias de rendimiento térmico entre los distintos productos para suelos

Optimizar las estructuras y formulaciones de los materiales para suelos

Apoyar el desarrollo de sistemas de calefacción por suelo radiante

Mejorar la uniformidad del producto mediante el monitoreo de sus propiedades térmicas

Proporcionar datos técnicos para la certificación e investigación de productos
