El probador del coeficiente de fricción por deslizamiento para tableros de madera está diseñado para medir la relación entre la resistencia a la fricción por deslizamiento de la superficie de los tableros derivados de la madera y los tableros derivados de la madera con superficie decorativa, y la presión normal aplicada. Este equipo de ensayo es un instrumento ideal para fabricantes de tableros de madera, institutos de investigación, organismos de inspección de calidad y laboratorios.

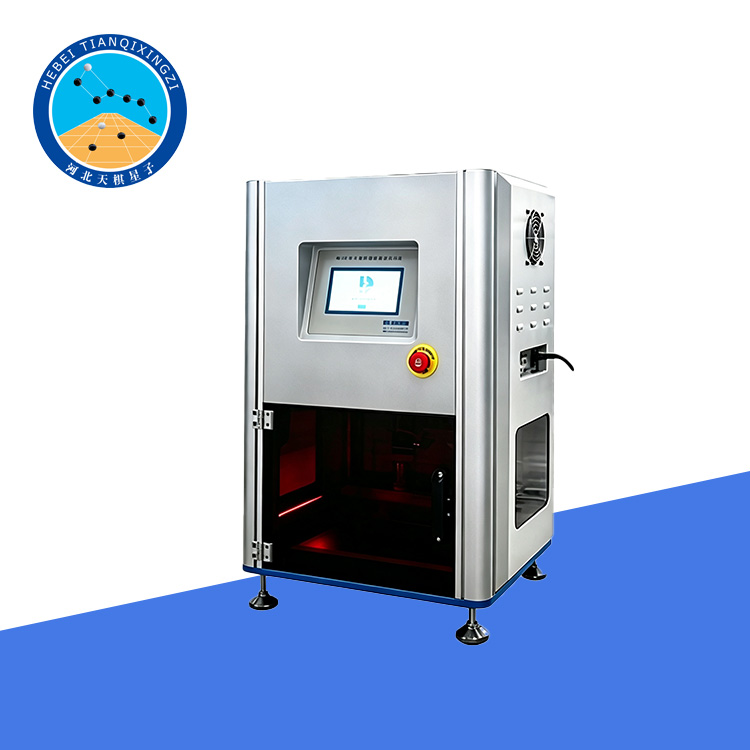

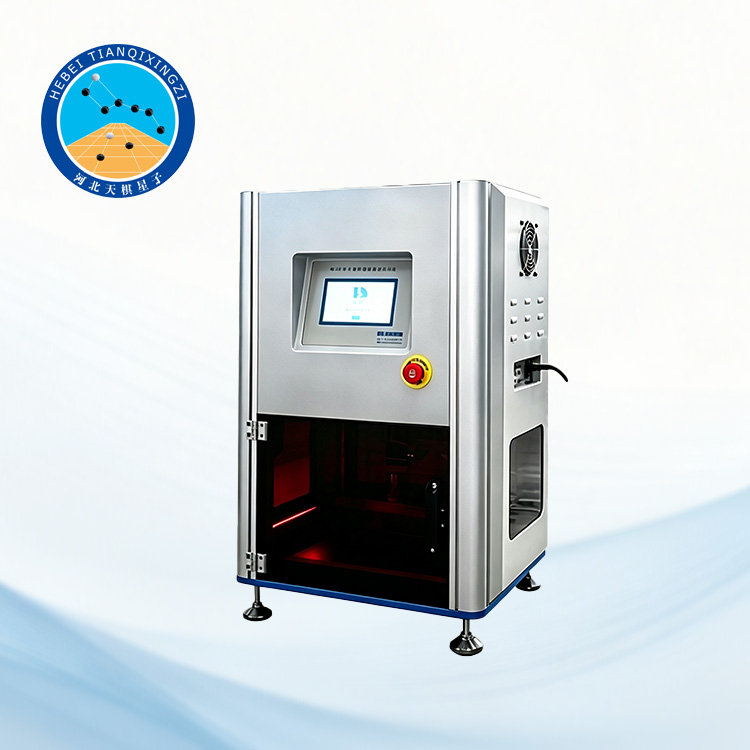

Probador del coeficiente de fricción por deslizamiento para tableros de madera

Modelo: TD17657-HM

I. Descripción general del equipo

El probador del coeficiente de fricción por deslizamiento para tableros de madera es un instrumento inteligente de ensayo y análisis desarrollado por nuestra empresa de acuerdo con los requisitos de la cláusula 4.28 de GB/T 17657-2022 "Métodos de ensayo para evaluar las propiedades de los tableros derivados de la madera y los tableros derivados de la madera con superficie decorativa".

El instrumento adopta un sistema de operación mediante software con función de prueba de un solo clic y está equipado con un sistema de control mediante servomotor de alta precisión. Se caracteriza por su alta precisión de control, fácil operación y funcionamiento confiable.

II. Principio de funcionamiento del equipo

El comprobador de coeficiente de fricción por deslizamiento para paneles de madera aplica un par constante al eje giratorio mediante un dispositivo de transmisión de fuerza, impulsando así la base de la plataforma de prueba. El software recopila automáticamente los datos de la prueba para medir y calcular el coeficiente de fricción por deslizamiento.

El instrumento consta de dos partes principales: la unidad de prueba principal y el sistema de control inteligente. La operación de prueba se realiza a través del sistema de control informático superior. Durante el proceso de prueba, el sistema puede mostrar simultáneamente los valores de prueba, las curvas de par-tiempo y otros datos de prueba.

El número de ciclos de prueba se puede configurar según los requisitos. El sistema muestra los valores de prueba actuales en tiempo real y está equipado con una interfaz de transmisión de datos que permite la impresión automática de informes de prueba estándar con curvas, tablas y demás datos necesarios.

III. Principales Especificaciones Técnicas

1. Método de accionamiento: El servomotor importado acciona el eje giratorio de fricción.

2. Control y operación: Control mediante programa PLC con pantalla táctil LCD TFT.

3. Tiempo de mantenimiento de la fuerza: 0–9999 min (ajustable).

4. Tiempo de prueba: 0–9999 min (ajustable).

5. Rango de par de rotación: 0,1 N·m–60 N·m (ajustable).

6. Precisión del par: ±10 N·cm.

7. del par de torsión: Rotación en sentido horario y antihorario.

8. Diámetro del eje giratorio: φ20 mm.

9. Diámetro del tambor de bobinado: φ54 mm.

10. Altura de elevación del disco giratorio: 10 mm–4000 mm (ajustable).

11. Pesos de carga giratorios: Un peso de 2,5 kg, un peso de 5 kg y un peso de 10 kg.

12. Diámetro del disco giratorio: φ100 mm.

13. Especificaciones de la almohadilla de fricción del disco giratorio: La almohadilla de fricción está hecha de caucho de suela con una dureza Shore D de 60. Sus dimensiones son 2 mm (largo) × 2 mm (ancho) × 5 mm (espesor), con una densidad de 1,04 g/cm³.

14. Dimensiones de la muestra: Longitud L = (450 ± 5) mm; Ancho b = (450 ± 5) mm. Las muestras se pueden unir a lo ancho.

15. Dimensiones del instrumento: Aproximadamente 850 × 720 × 1550 mm (L × D × H).

16. Alimentación: CA 220 V, 50 Hz; Consumo de energía: aproximadamente 800 W.

IV. Componentes del instrumento

El instrumento consta de una plataforma de prueba, un servomotor de par de accionamiento, un eje giratorio, un disco giratorio, un sensor de par, una almohadilla de fricción, un dispositivo de carga giratorio, contrapesos, un dispositivo de sujeción de muestras, una unidad de control y un software operativo.

V. Características del producto

1. Sistema de accionamiento servo de alta precisión

El equipo de prueba está equipado con un sistema de accionamiento servo de alta precisión que proporciona un par motor estable y un control preciso durante las pruebas de fricción.

2. Sistema Operativo Inteligente

El sistema de control PLC, combinado con la pantalla táctil TFT LCD, ofrece un funcionamiento sencillo. Los parámetros de prueba se pueden configurar fácilmente y los datos se pueden recopilar y analizar automáticamente mediante el software.

3. Monitorización y análisis de datos en tiempo real

Durante las pruebas, el sistema muestra en tiempo real los valores de las pruebas, las curvas de par-tiempo y la información sobre el estado de las pruebas, lo que permite a los usuarios supervisar el proceso de prueba de forma práctica.

4. Rendimiento fiable en las pruebas

El instrumento cuenta con una estructura mecánica estable y un sistema de medición de par de alta precisión para garantizar la repetibilidad y exactitud de los resultados.

5. Generación automática de informes

El sistema de gestión de datos integrado permite la transmisión de datos y la generación automática de informes con curvas, tablas y resultados, lo que mejora la eficiencia del laboratorio.
