El analizador de punto de inflamación de asfalto de copa abierta Cleveland se utiliza para determinar el punto de inflamación y el punto de ignición del asfalto y los productos derivados del petróleo, así como para evaluar la seguridad de los materiales durante el calentamiento, el almacenamiento y la construcción. Se utiliza ampliamente en laboratorios de ingeniería vial, petroquímica y control de calidad, y es un instrumento importante para evaluar la seguridad de los materiales asfálticos.

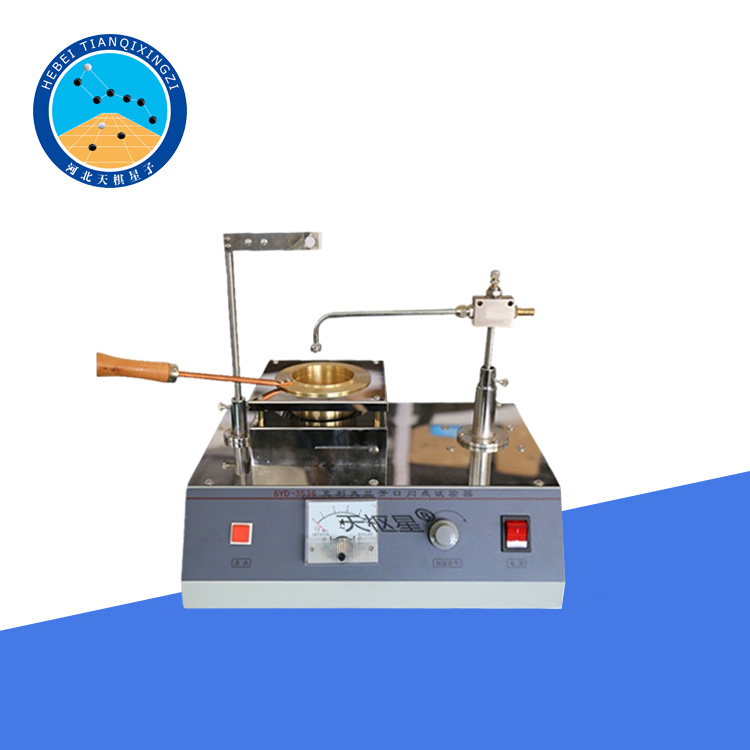

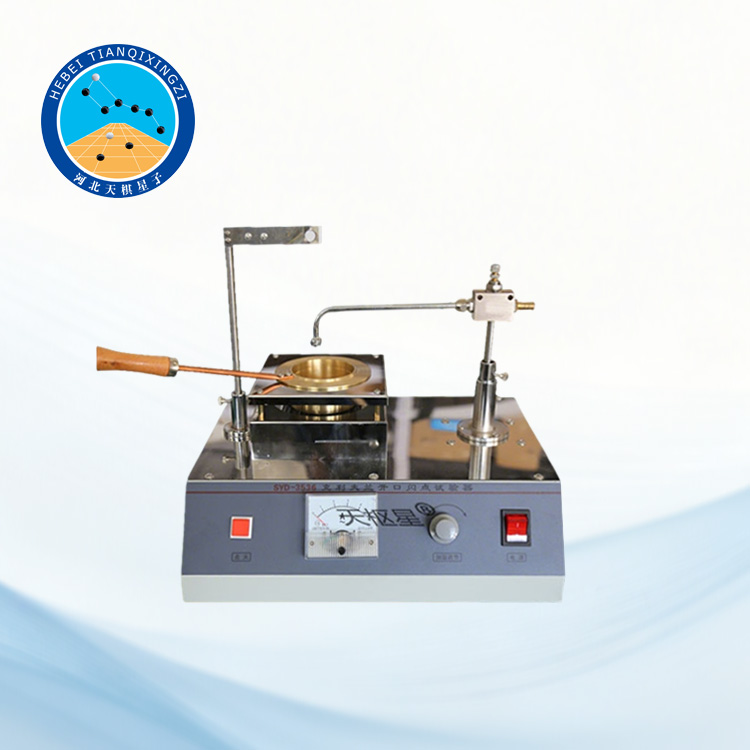

Probador de Punto de Inflamación (Cleveland)

Modelo: TD611-1

I. Introducción del producto:

Este instrumento está diseñado y fabricado de acuerdo con la norma nacional GB/T 3536-2000 "Determinación del punto de inflamación y del punto de combustión de productos derivados del petróleo (método de la copa abierta de Cleveland)" y también es aplicable a la norma más reciente de la industria de carreteras JTG 3410—2025, específicamente T0611—2000 "Ensayo del punto de inflamación y del punto de combustión del asfalto".

El diseño del instrumento se ajusta a las normas internacionales ASTM D92, AASHTO T48, ISO 2592 e IP 36, cumpliendo con los requisitos de los métodos de ensayo internacionalmente aceptados. Puede utilizarse en laboratorios para determinar el punto de inflamación y el punto de combustión de productos derivados del petróleo y materiales asfálticos, satisfaciendo las necesidades de ensayo de diversas normas nacionales e internacionales, y es apto para su exportación y comercialización en el mercado internacional.

II. Aplicaciones y ámbito de aplicación:

Este instrumento es adecuado para determinar el punto de inflamación y el punto de ignición de asfalto de petróleo viscoso, brea de alquitrán de hulla y asfalto de petróleo líquido con un punto de inflamación superior a 79 °C, utilizando el método de copa abierta de Cleveland (COC). Los resultados de la prueba pueden utilizarse para evaluar la seguridad en la construcción y el rendimiento de los materiales asfálticos.

III. Parámetros técnicos:

1. Alimentación: CA 220 V ± 10 %, 50 Hz.

2. Sistema de calentamiento: Calefacción eléctrica con tubo de cuarzo, sin llama, a prueba de explosiones, potencia ajustable de 0 a 400 W.

3. Sistema de barrido: Incorpora función de barrido automático.

4. Termómetro: Rango de -6 a 500 °C, escala con división de 2 °C, conforme a la norma GB/T514.

5. Dispositivo de ignición: La fuente de ignición es gas de carbón u otro gas combustible doméstico; el diámetro de la boquilla es de 0,6 a 0,8 mm.

6. Requisitos ambientales: Temperatura ambiente de -10 °C a 50 °C, humedad relativa ≤85 %.

7. Consumo de energía: No superior a 650 W.

8. Especificaciones del recipiente de muestra: Recipiente abierto Cleveland, fabricado en latón o aleación de cobre, diámetro interior de 63,5 mm ± 0,5 mm, profundidad de 33,6 mm ± 0,5 mm, con una línea de marcado anular grabada en la pared interior a una distancia de 9,4 mm ± 4 mm de la parte superior del recipiente.

IV. Instalación y uso:

1. Abra la caja de embalaje e inspeccione el exterior del instrumento y sus accesorios según las instrucciones del kit y la documentación técnica. Si no hay daños ni piezas faltantes, instálelo como se muestra en el diagrama estructural.

2. Verifique que la conexión a tierra de la fuente de alimentación sea correcta.

3. Encienda el interruptor de alimentación; la luz indicadora se iluminará. A continuación, puede comenzar la prueba.

4. Limpie el recipiente de muestra con disolvente, séquelo y colóquelo en el soporte.

5. Instale el termómetro verticalmente en el recipiente de muestra, con el bulbo de mercurio a unos 6,5 mm del fondo. Coloque el termómetro a 16 mm del borde del recipiente, en el lado opuesto al encendedor.

6. Tras preparar la muestra, viértala en el recipiente hasta la línea marcada, asegurándose de que ninguna otra parte del recipiente se contamine con asfalto. (Nota: La temperatura de calentamiento de la muestra no debe superar los 55 °C por debajo del punto de inflamación).

7. El aparato completo debe colocarse en un lugar interior con poca luz y mínima circulación de aire, y protegido por tres lados con una pantalla cortavientos.

8. Conecte el encendedor al recipiente a presión del gas combustible (como propano licuado o gas natural) mediante una manguera flexible. Gire el encendedor hacia un lado y realice una prueba de ignición, ajustando la llama a una forma esférica estándar o a una pequeña llama esférica de prueba con un diámetro de 4 mm ± 0,8 mm.
