El comprobador de adherencia de asfalto mide la adherencia, la cohesión y la recuperación elástica de los ligantes de asfalto y betún, lo que ayuda a evaluar el rendimiento del material, la trabajabilidad y la consistencia de la calidad en la ingeniería de carreteras, las pruebas de laboratorio y la producción de asfalto.

Probador de Adhesión y Cohesión del Asfalto

Modelo: TD624-1

I. Descripción general del comprobador de viscosidad y tenacidad de asfalto serie TD624

El medidor de viscosidad y tenacidad de asfaltos serie TD624 está diseñado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con los requisitos de la norma de la industria del transporte de la República Popular China JTG 3410‑2025  "Procedimientos de ensayo para asfalto y mezclas asfálticas en la ingeniería de carreteras", específicamente la norma T0624-2025 "Ensayo de viscosidad y tenacidad del asfalto", y la norma de la industria petroquímica SH/T0735-2003 "Método de ensayo de viscosidad y tenacidad del asfalto". Este medidor se utiliza para analizar la viscosidad y tenacidad del asfalto en condiciones específicas y evaluar su efecto modificador tras la adición de modificadores.

Normas de referencia:

ASTM D5081

T0624-2011

SH/T0735-2003

II. Parámetros técnicos del comprobador de ductilidad de asfalto serie TD624

1. Velocidad de tracción: (500 mm ± 10 mm)/min;

2. Capacidad de carga máxima: 1000 N;

3. Error de no linealidad de la fuerza de tracción: <0,5 %;

4. Intervalo de muestreo de la fuerza de tracción: 0,5 mm;

5. Longitud máxima de estiramiento: 610 mm;

6. Alimentación: CA (220 ± 10 %) V, 50 Hz.

7. Consumo total de energía: Máximo 500 W.

8. Dimensiones: 560 mm x 450 mm x 1230 mm (largo x ancho x alto).

III. Características estructurales de los probadores de viscosidad y tenacidad de asfalto de la serie TD624

(1) Composición del instrumento

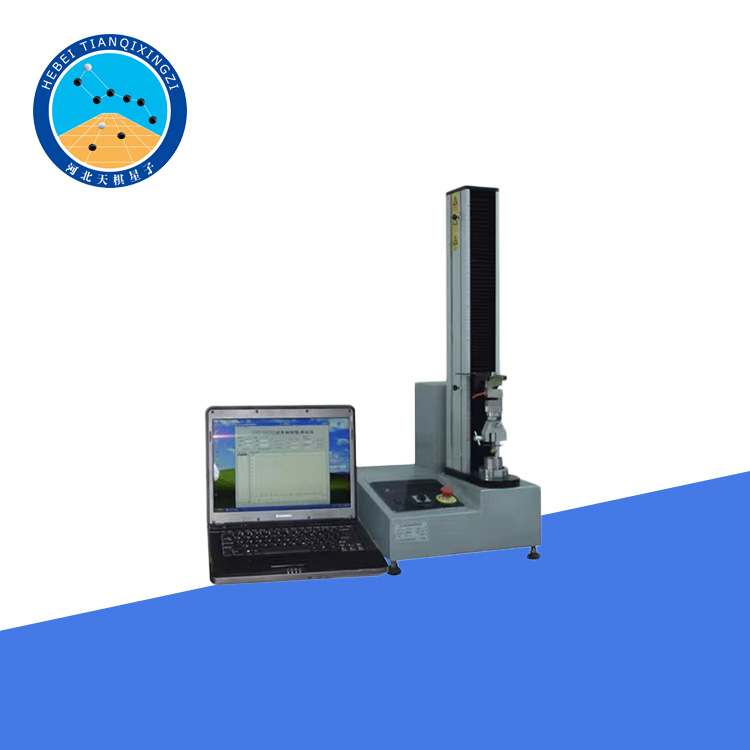

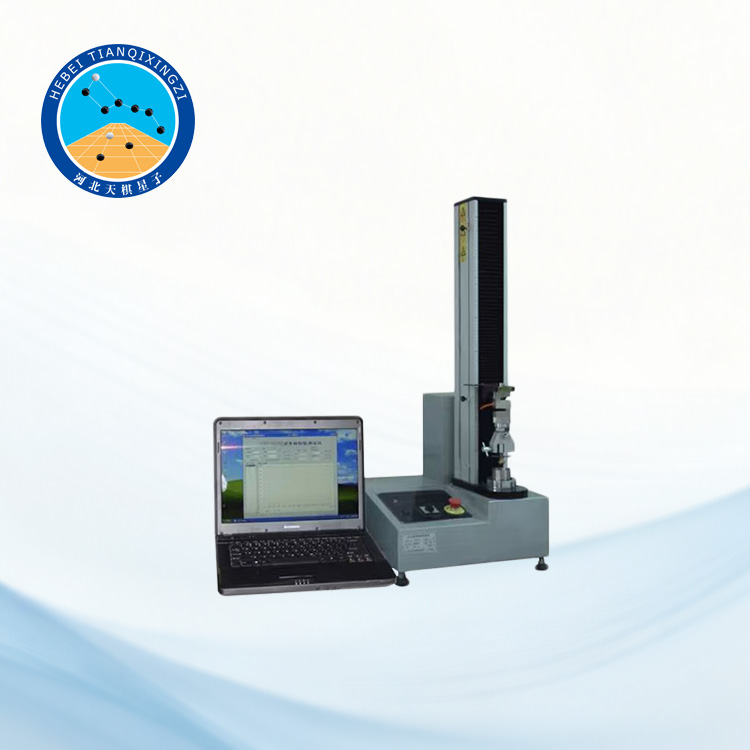

Este instrumento consta de un comprobador de adherencia y ductilidad, una máquina de ensayos de tracción y un ordenador portátil. El comprobador de adherencia y ductilidad consta de un cabezal de tracción hemisférico, una tuerca de posicionamiento, un soporte de posicionamiento y un recipiente para muestras. Sus materiales, estructura y especificaciones cumplen plenamente con los requisitos de las normas T0624-2025 "Ensayo de adherencia y ductilidad del asfalto" y SH/T0735-2003 "Método de ensayo de adherencia y ductilidad del asfalto". La máquina de ensayos de tracción está equipada con abrazaderas superiores e inferiores para fijar el comprobador de adherencia y ductilidad, y puede realizar ensayos de tracción a velocidad constante de 500 mm/min, con una longitud máxima de tracción de 610 mm. El ordenador utiliza un software de pruebas y análisis desarrollado por nuestra empresa para lograr ensayos inteligentes y automatizados.

(2) Características principales de rendimiento

1. Este instrumento cumple con los requisitos de dos normas de ensayo de las industrias del transporte y la petroquímica. La longitud de tracción se puede seleccionar entre 300 mm y 610 mm. La máquina de ensayos de tracción adopta un diseño de doble tornillo, lo que garantiza un funcionamiento estable y fiable, así como una alta precisión de medición.

2. El software de pruebas, desarrollado independientemente, puede trazar e imprimir automáticamente la "Curva de Carga-Deformación de la Prueba de Adhesión y Tenacidad" y calcular automáticamente la adherencia y la tenacidad del asfalto. Para el estudio de "Curvas de Carga-Deformación de la Prueba de Adhesión y Tenacidad" inusuales, también permite a los investigadores modificar razonablemente la línea tangente de tenacidad.

3. El estiramiento hacia arriba, el posicionamiento hacia abajo, la detención del movimiento hacia arriba o hacia abajo y el cálculo de los resultados de la prueba de este instrumento se pueden completar a través de una computadora portátil, lo que lo hace cómodo de usar.

4. El panel de control tiene un diseño sencillo y la prueba se opera fácilmente mediante los botones de subir, bajar y detener. La computadora portátil calcula automáticamente los resultados.

5. Equipado con una impresora A4, puede trazar e imprimir automáticamente la "Curva de Carga-Deformación de la Prueba de Adherencia y Tenacidad", así como los valores de adherencia y tenacidad del asfalto.

6. El instrumento presenta un diseño avanzado, una fabricación meticulosa y una apariencia elegante. Es fácil de operar y posee las cualidades sofisticadas de un instrumento de alta gama, lo que lo convierte en la opción ideal para la construcción, la supervisión, las unidades de investigación y las universidades.

IV. Mantenimiento y resolución de problemas del instrumento

(1) Mantenimiento del instrumento

1. El instrumento debe colocarse en un lugar bien ventilado y seco para evitar daños por humedad y garantizar que su aislamiento interno se encuentre en buen estado (en caso de humedad o lluvia, se puede usar un secador de pelo para secar la humedad del interior del instrumento antes de usarlo).

2. Después de la prueba, el equipo debe limpiarse y secarse según los procedimientos de prueba, y el dispositivo de transmisión debe lubricarse inmediatamente.

3. Realice una copia de seguridad de los datos de medición en un disquete.

4. No utilice el ordenador para otros fines.

5. No modifique la configuración básica del software del ordenador sin autorización.

6. Evitar fallos en los sistemas informáticos provocados por factores humanos.

(2) Solución de problemas comunes

1. No arranca

Motivos: a. No hay corriente en el circuito de alimentación; b. Fusible fundido.

Soluciones: a. Conectar la fuente de alimentación; b. Cambiar el fusible.

2. Carcasa electrificada

Motivo: Mala conexión a tierra del instrumento.

Solución: Revise el cable de tierra de la fuente de alimentación y el terminal de tierra de la carcasa del instrumento.

Nota: Todas las operaciones anteriores deben realizarse bajo la supervisión de personal de mantenimiento profesional.
