El comprobador de viscosidad cinemática de laboratorio digital de alta precisión para asfalto mide con precisión la viscosidad cinemática del asfalto y el betún a temperaturas elevadas, proporcionando datos confiables para el control de calidad, la investigación y la evaluación del rendimiento del pavimento.

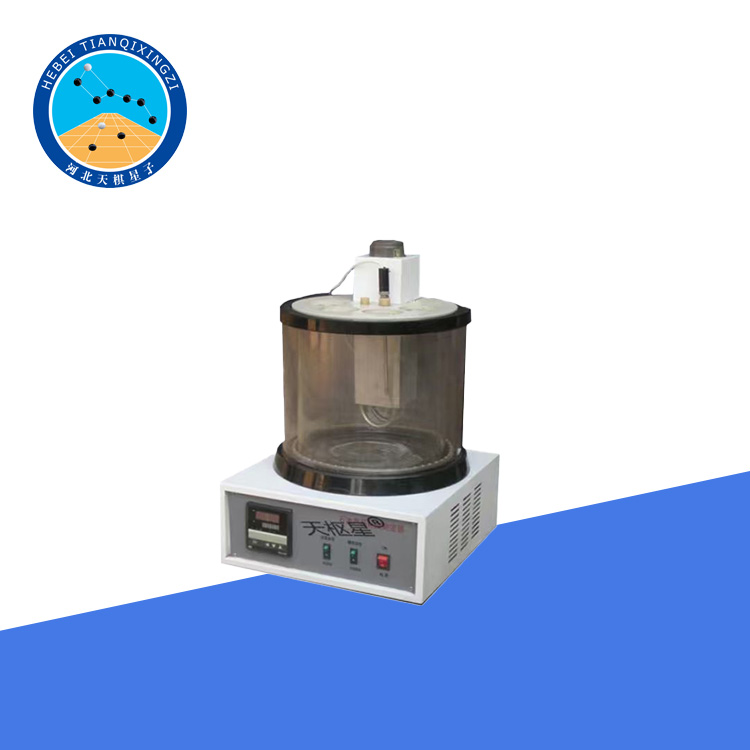

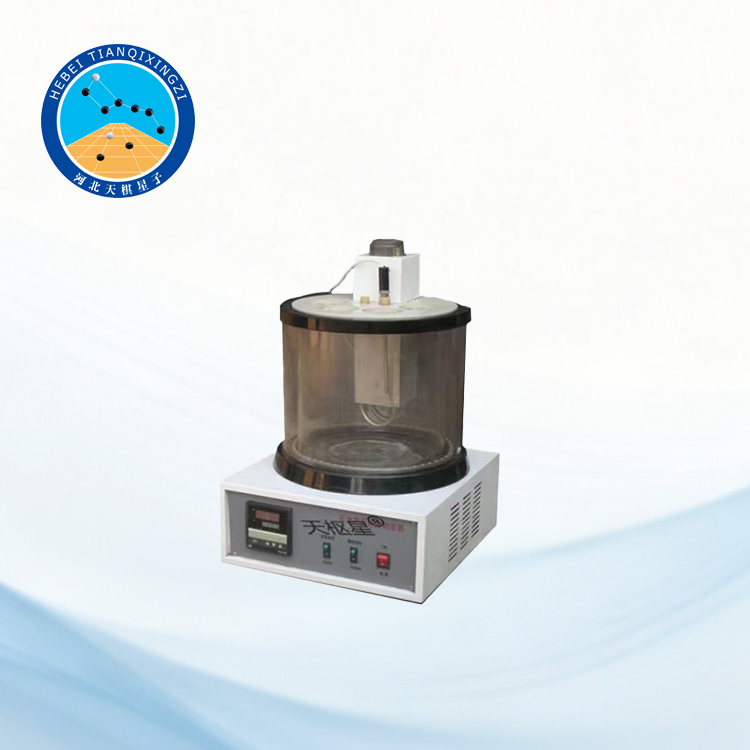

Probador de viscosidad cinemática del asfalto

Modelo: TD619-1

I. Introducción del producto:

El medidor de viscosidad cinemática del asfalto está diseñado según la norma industrial china T0619 para medir la viscosidad cinemática del asfalto mediante el método capilar. Determina con precisión la viscosidad de muestras de asfalto a temperaturas específicas. Los resultados de la prueba cumplen con los requisitos de ingeniería vial de la norma JTG 3410 de China y se basan en la norma ASTM D2170: Método de prueba estándar para la viscosidad cinemática del asfalto a temperaturas elevadas.

II. Estructura principal y principio del circuito:

El instrumento consta de un viscosímetro capilar, un termómetro de mercurio, un dispositivo de agitación eléctrica, un dispositivo de calentamiento eléctrico, un controlador de temperatura, un baño de temperatura constante de doble capa y una lámpara de iluminación.

III. Principales parámetros técnicos:

1. Alimentación: CA 220 V ± 10 %, 50 Hz ± 5 %.

2. Potencia de calentamiento: Dos niveles: 1000 W y 650 W.

3. Motor de agitación: 6 W de potencia; velocidad: 1200 r/min.

4. Rango de temperatura: Desde temperatura ambiente hasta 100 °C.

5. Precisión del control de temperatura: ±0,1 ℃.

6. Baño de temperatura constante: Capacidad: 20 L; Forma: tanque interior y exterior de doble capa (tanque doble).

7. Entorno de funcionamiento: Temperatura ambiente: -10 ℃ ~ 35 ℃, humedad relativa: <85 %.

8. Sensor de temperatura: Termómetro de resistencia de platino industrial, con número de calibración Pt100.

9. Consumo total de energía: No superior a 1800 W.

10. Viscosímetros capilares: Juego de 7, con diámetros internos de 0,6, 0,8, 1,0, 1,2, 1,5, 2,0 y 2,5 mm, respectivamente.

11. Peso: 30 kg

12. Dimensiones externas: 500 x 500 x 800 mm

IV. Características principales:

1. Emplea un controlador de temperatura inteligente que garantiza un control rápido de la temperatura, una respuesta rápida, un sobreimpulso mínimo y una precisión de control de temperatura de ±0,1 ℃.

2. Utiliza un cilindro de vidrio duro y un cilindro exterior aislado (diseño de doble cilindro), lo que proporciona una excelente conservación del calor y una observación clara de las muestras.

3. Con un diseño integral de escritorio, el instrumento ofrece una excelente integridad general y facilidad de uso.

4. Equipado con un agitador eléctrico, garantiza una temperatura uniforme dentro de la bañera.

V. Métodos y procedimientos de prueba:

1. Estime la viscosidad de la muestra. Teniendo en cuenta el requisito de que la muestra tarde más de 60 segundos en fluir a través de un volumen específico, seleccione el modelo adecuado de viscosímetro capilar de vacío.

2. Limpie a fondo el viscosímetro capilar de vacío con disolventes como el tricloroetileno. Si el viscosímetro está aceitoso, lávelo cuidadosamente con una solución limpiadora o agua destilada. Después de lavarlo, séquelo en un horno o con aire caliente a través de un algodón.

3. Prepare las muestras de asfalto según la especificación T0602. Caliente cuidadosamente las muestras deshidratadas y tamizadas hasta que estén completamente fluidas. Remueva bien durante el calentamiento para asegurar un calentamiento uniforme. A continuación, vierta las muestras en otro recipiente pequeño (50 ml cada uno) que sea fácil de verter en un tubo capilar y cúbralo herméticamente.

4. Caliente el baño María y mantenga la temperatura dentro del rango de 60 °C ± 0,1 °C. El termómetro debe estar precalibrado.

5. Coloque el viscosímetro capilar de vacío seleccionado y la muestra en un horno (135℃±5℃) y caliente durante 30 minutos.

VI. Procedimientos operativos:

1. Coloque el viscosímetro calentado en un recipiente, luego inyecte la muestra de asfalto caliente en el viscosímetro capilar a través del tubo de llenado automático A.

2. La muestra no debe adherirse a la pared del tubo y el nivel de la muestra debe estar a ±2 mm de la marca E. Coloque el viscosímetro capilar con la muestra dentro nuevamente en el horno eléctrico (135 °C ± 5,5 °C) y mantenga la temperatura durante 10 min ± 2 min para permitir que escapen las burbujas de aire generadas en la muestra.

3. Retire tres viscosímetros capilares del horno y déjelos enfriar a temperatura ambiente durante 2 minutos. Luego, colóquelos en un baño de agua a temperatura constante para mantener la temperatura de prueba, asegurándose de que la marca I esté al menos 20 mm por debajo de la superficie del agua. Retire el viscosímetro del horno y colóquelo en un baño de agua a temperatura constante.
