El compactador Marshall es un dispositivo de laboratorio compacto y confiable que se utiliza para preparar y compactar muestras de asfalto para pruebas de estabilidad y fluidez. Garantiza una calidad constante de la muestra, lo que ayuda a ingenieros e investigadores a evaluar con precisión el rendimiento de la mezcla asfáltica.

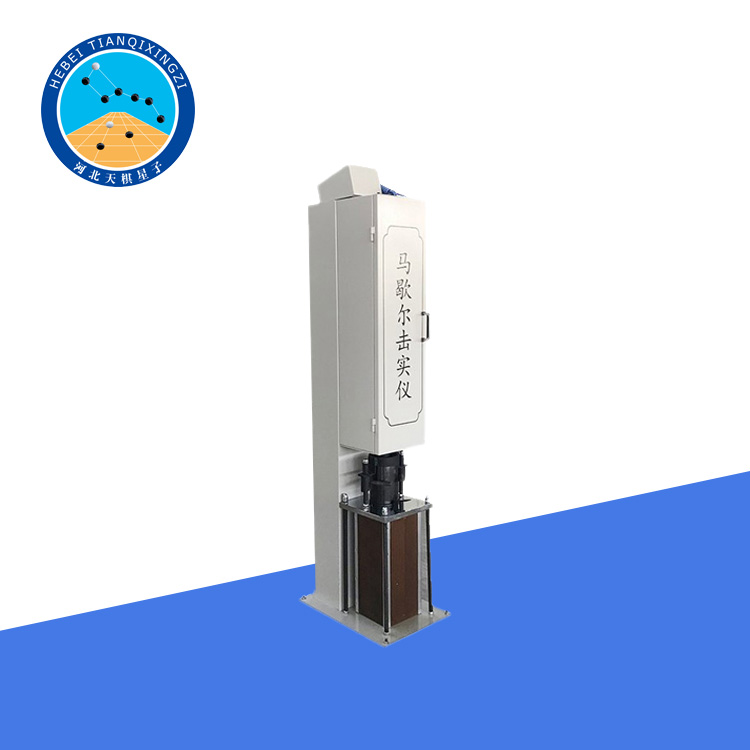

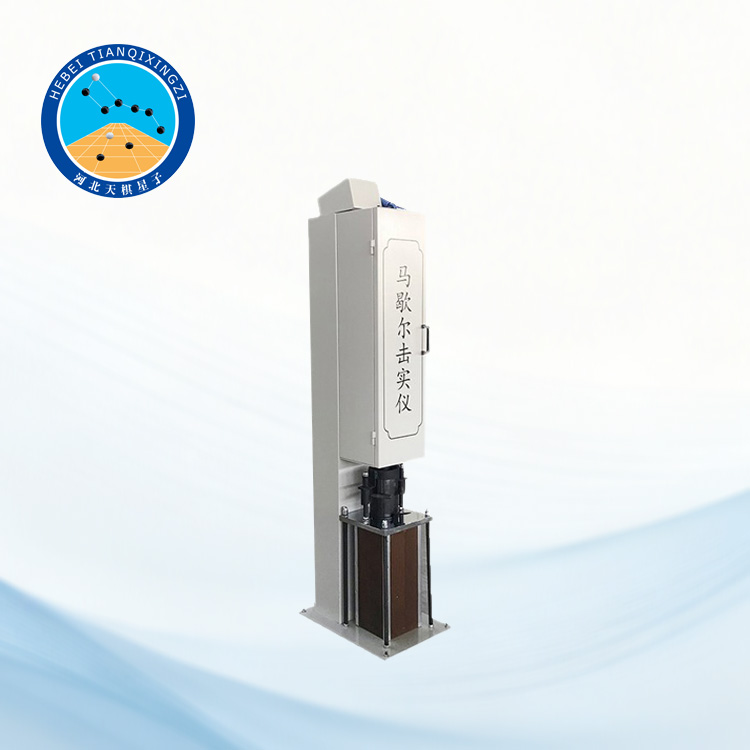

Aparato de compactación Marshall

Modelo: LQJHG-2

I. Presentación del producto

El compactador automático de muestras de estabilidad Marshall fue desarrollado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. Su diseño cumple con la norma T0702-2025 "Método de preparación de muestras de mezcla asfáltica (Método de compactación)" de la norma JTG 3410-2025 "Procedimientos de prueba para mezclas asfálticas en ingeniería de carreteras". Además, cumple con las normas internacionales ASTM D6926 (Preparación de muestras de asfalto mediante el aparato Marshall), ASTM D6927 (Método de prueba de estabilidad y fluidez Marshall para mezclas asfálticas) y AASHTO T245 (Resistencia a la fluidez plástica de mezclas bituminosas mediante el aparato Marshall), lo que permite un alto grado de estandarización y automatización en la preparación y prueba de muestras.

Este producto es adecuado para preparar muestras de mezclas asfálticas utilizando el método de compactación estándar o el método de compactación grande, para su uso en pruebas de laboratorio de las propiedades físicas y mecánicas de mezclas asfálticas.

II.Parámetros técnicos

Distancia de caída: (457 ± 1,5) mm

Velocidad de compactación: 60 ± 5 pulsaciones/min

Peso: 170 kg

Potencia: 75 W

Voltaje de alimentación: 380 V

Número preestablecido de compactaciones: 0-999

Temperatura ambiente: 5-40 °C

Humedad ambiente: ≤85 %

Peso del martillo: 10210 g ± 5 g

4536 g ± 5 g

Dimensiones: 700 × 500 × 1700 mm

Diámetro del cilindro del molde de prueba: 152,4 mm × 101,6 mm

III.Características principales:

1. Conteo automático, compactación automática y apagado automático.

2. Equipado con soporte para martillo y asa manual para facilitar su elevación.

3. Dispositivo de prensado semiautomático para facilitar la colocación y extracción del troquel.

4. El cabezal del martillo es de una sola pieza, lo que evita que se caiga, se rompa o se agriete.

5. Los moldes de prueba Marshall, pequeños y grandes, son intercambiables.

IV. Instrucciones de uso

(I) Preparación

Determinar las temperaturas de mezcla y compactación para la preparación de muestras de mezcla asfáltica.

Mezcla asfáltica con una sembradora totalmente automática.

Limpie los moldes, mangas y bloques de compactación con hilo de algodón humedecido con una pequeña cantidad de grasa y caliéntelos en un horno a aproximadamente 100 °C durante 1 hora antes de usarlos.

(II) Procedimientos de operación

1. Añada la mezcla caliente al molde. Inserte el termómetro cerca del centro de la mezcla. Una vez alcanzada la temperatura deseada, coloque un trozo de papel redondo de baja absorción sobre la mezcla e inserte el cabezal de compactación, equipado con el martillo y la varilla guía, en el molde.

2. Utilice el dial "Preset" para configurar el número de compactaciones según sea necesario. Presione el botón "Set Number" para mostrar el número preestablecido en la ventana. Presione el botón "Power On" para iniciar el motor. Una vez que se alcanza el número requerido de compactaciones, la ventana mostrará "00" y el motor se detendrá automáticamente.

3. Después de compactar un lado de la muestra, retire la funda, gire el molde, vuelva a colocar la funda y luego compacte el otro lado utilizando el mismo método y la misma cantidad de veces.

4. Después de compactar la muestra, retire inmediatamente el papel de la parte superior e inferior con pinzas y mida la altura de la muestra con un calibrador. Si la altura no cumple con los requisitos, la muestra debe desecharse. Para las muestras que cumplen con los requisitos, retire la funda y la base, déjelas reposar a temperatura ambiente durante 12 horas y luego colóquelas en una máquina desmoldante para retirar la muestra.

V. Precauciones

1. Si el contador no funciona después de encenderlo, verifique si la distancia entre el interruptor de contacto o el interruptor de límite y la placa metálica de la cadena es demasiado grande. El espacio entre ellos no debe exceder los 2 mm.

2. Después de detener la máquina, si no necesita que la música siga sonando, puede presionar el botón de preajuste una vez para silenciarla. Encienda el instrumento, inicie la compactación, compacte un lado, gire el molde de prueba y compacte el otro lado.

3. Una vez finalizado, retire el papel superior e inferior y verifique si las dimensiones de la muestra cumplen con los requisitos.

4. Durante la prueba, no se deben insertar los dedos ni herramientas en el molde para evitar lesiones personales. Si el instrumento se detiene debido a un mal funcionamiento, primero se debe desconectar la energía y luego se debe asegurar manualmente el martillo antes de retirar el molde para evitar caídas accidentales y lesiones.

5. Después de la prueba, limpie el instrumento rápidamente y agregue aceite lubricante si es necesario.
