El compactador Marshall es un dispositivo de compactación automatizado que se utiliza para preparar muestras de mezclas asfálticas de acuerdo con métodos de compactación estándar y se utiliza para el diseño de mezclas y el control de calidad de materiales de pavimento asfáltico.

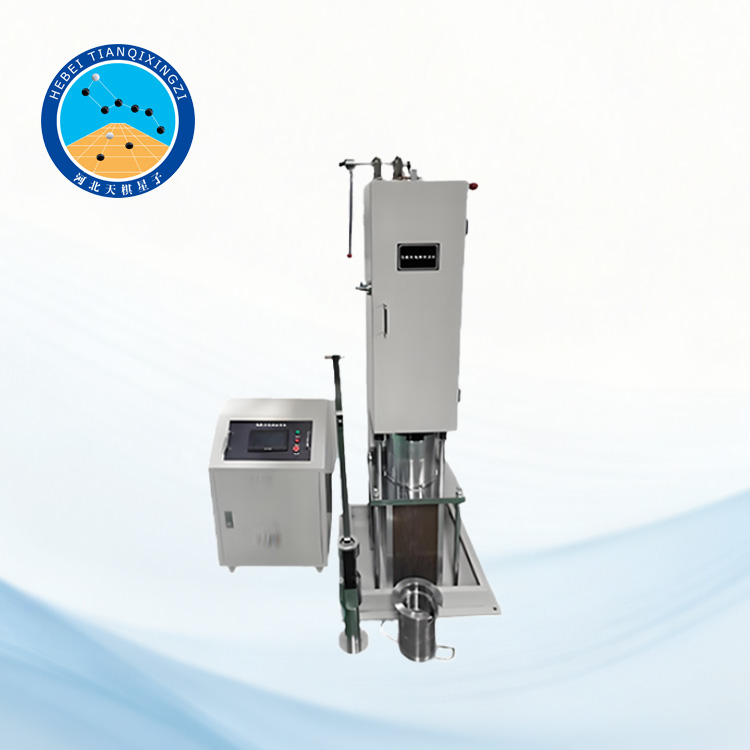

Aparato de compactación Marshall

Modelo: LQJHG-1

I. Presentación del producto

Este compactador Marshall es adecuado para preparar muestras de mezclas asfálticas utilizando el método de compactación estándar o el método de compactación a gran escala para pruebas de laboratorio de las propiedades físicas y mecánicas de las mezclas asfálticas.

II. Normas de referencia

ASTM D6926 — Preparación de muestras de asfalto con aparato Marshall

ASTM D6927 — Método de ensayo para la estabilidad Marshall y el flujo de mezclas asfálticas

JTG3410-2025 — Métodos de ensayo estándar de asfalto y mezclas asfálticas para la ingeniería de carreteras

III. Parámetros técnicos

Compactador Marshall Estándar:

(1) Mesa compactadora: Bloque de madera dura, largo x ancho: (200 mm + 5 mm) x (200 mm + 5 mm), alto: 455 mm + 5 mm.

Placa de acero de bajo carbono, dimensiones: (305 mm + 5 mm) x (305 mm + 5 mm) x (25 mm + 2 mm).

(2) Martillo compactador: El diámetro inferior del cabezal compactador es de 98,5 mm ± 0,5 mm y el espesor no es inferior a 12,5 mm.

Diámetro de la varilla guía: 16 mm.

Masa del deslizador: 4536 g ± 99 g

Compactador Marshall grande:

(1) Mesa de compactación: El bloque de madera dura tiene una longitud x ancho de (300 mm + 5 mm) x (300 mm ± 5 mm) y una altura de (455 mm + 5 mm).

La placa de acero de bajo carbono tiene unas dimensiones de (450 mm + 5 mm) x (450 mm + 5 mm) x (25 mm + 2 mm).

(2) Martillo de compactación: El diámetro inferior del cabezal de compactación es de 149,4 mm ± 0,2 mm y el espesor no es inferior a 12,5 mm.

El diámetro de la varilla guía es de 16 mm.

La masa del deslizador es de 10210 g ± 10 g.

La altura de caída libre es de 457,2 mm ± 2,5 mm.

La frecuencia de compactación es de 55 a 68 veces/min.
