La mesa de medición de ancho para geotextiles está diseñada para medir con precisión el ancho de geotextiles y otros materiales geosintéticos. Gracias a su superficie estable y su escala de medición precisa, es ideal para ensayos de laboratorio, control de calidad e inspección de diversos productos geosintéticos.

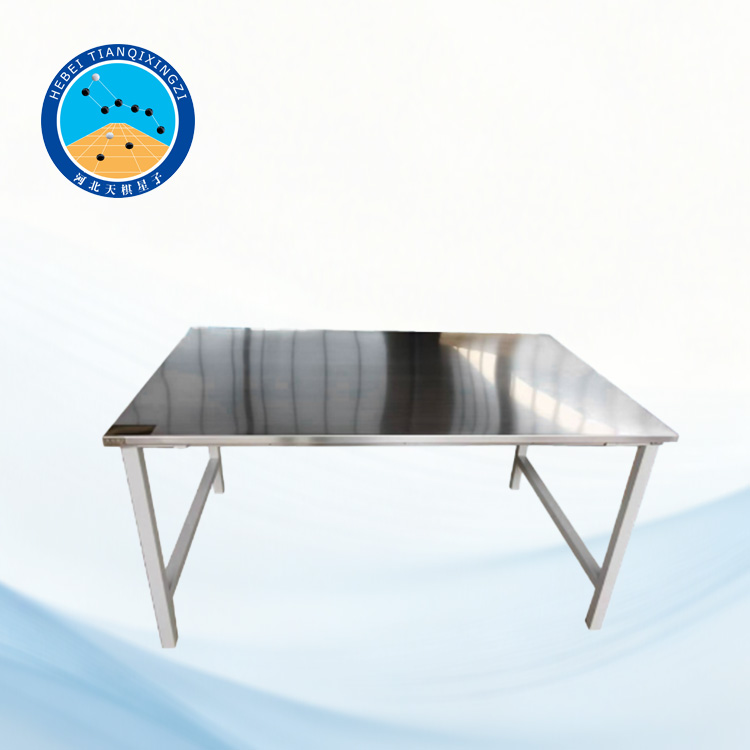

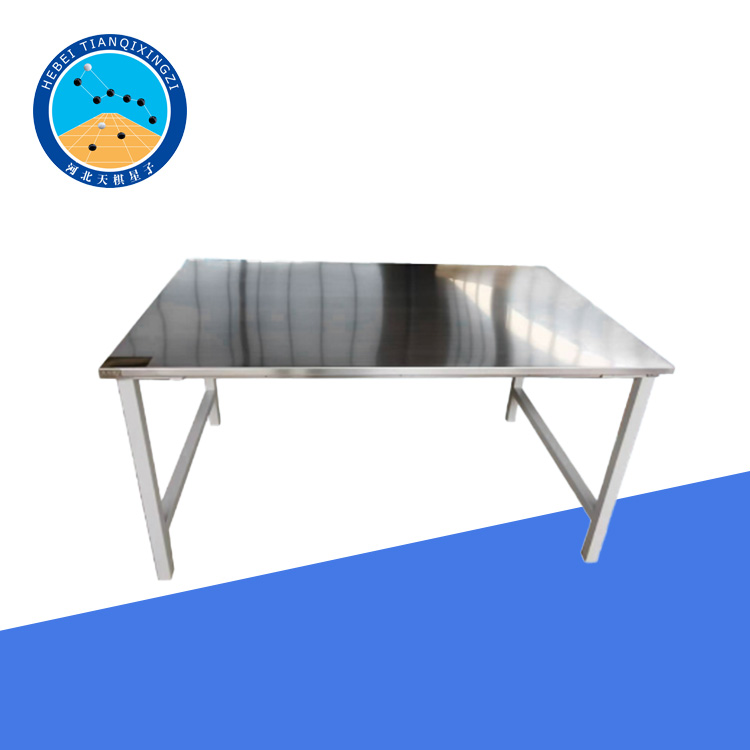

Mesa de medición del ancho de geotextiles

Modelo: TD1113-CZ

I. Introducción del producto

La tabla de medición de ancho para materiales geosintéticos ha sido desarrollada y fabricada por nuestra empresa de acuerdo con la norma JTG E50-2006, Métodos de ensayo para geosintéticos en ingeniería vial (T 1113-2006 Determinación del ancho), con referencia a las normas ISO 9862:2023 y ASTM D4595/D4595M-24. Es adecuada para determinar el ancho de geotextiles y otros materiales geosintéticos. Otros tipos de materiales geosintéticos también pueden ensayarse siguiendo este método.

2. Definición

Ancho total: El ancho de toda la muestra después del acondicionamiento y la eliminación de la tensión, perpendicular a la dirección longitudinal, es el ancho de toda la muestra.

3. Instrumentos, equipos y materiales

3.1 Regla de acero: graduación de 1 mm, longitud mayor que el ancho de la muestra.

3.2 Mesa de medición de ancho tipo TD1113-1/2/3.

Parámetros técnicos:

Dimensiones de la mesa:

Tipo 1: 1000 mm x 1000 mm

Tipo 2: 2000 mm x 1000 mm

Tipo 3: 3000 mm x 1000 mm

Altura de la mesa: 700 mm

4. Procedimiento de prueba

4.1 Muestreo y preparación de muestras

El muestreo se realizará de acuerdo con lo estipulado en la norma T 1101-2006 de esta especificación.

4.2 Muestras de más de 5 m de longitud

4.2.1 Eliminación de la tensión y marcado temporal de las muestras

Primero, extienda 1-2 m del extremo de la muestra sobre la mesa de medición y elimine cualquier tensión. Haga el primer par de marcas provisionales aproximadamente a 1 m del extremo de la muestra.

Luego, tire suavemente de la muestra hacia adelante y extienda la sección central sobre la mesa de medición, eliminando cualquier tensión, y haga el segundo par de marcas provisionales.

Finalmente, tire de la muestra para colocar los últimos 1-2 m sobre la mesa de medición, elimine cualquier tensión y haga el tercer par de marcas provisionales.

4.2.2 Acondicionamiento

Tras liberar la tensión de la muestra, expóngala completamente a la atmósfera estándar para su acondicionamiento. Este se llevará a cabo de acuerdo con la Sección 5 de la norma T 1101-2006 durante al menos 24 horas, hasta que la diferencia de anchura entre tres mediciones consecutivas en los puntos de marcado temporales sea inferior al 0,25 % de la anchura en cada punto de marcado.

4.2.3 Medición

Retire las marcas temporales de la muestra y colóquela plana sobre la mesa de medición. Mida el ancho de la muestra en al menos cinco puntos a intervalos aproximadamente iguales (sin exceder los 10 m). Los puntos de medición deberán estar a una distancia mínima de 1 m de cada extremo de la muestra. La medición del ancho deberá tener una precisión de 1 mm.

4.3 Muestras de menos de 5 m

Coloque la muestra plana sobre la mesa de medición y retire la tensión. Marque al menos cuatro puntos a intervalos aproximadamente iguales. El primer y el último punto de marcado deberán estar a una distancia no menor a un quinto de la longitud de la muestra desde cualquiera de sus extremos. Mida el ancho en cada punto de marcado con una precisión de 1 mm.

5. Informe de prueba

El informe de ensayo deberá incluir lo siguiente:

Nombre y especificaciones de la muestra;

Fecha del ensayo;

Ancho de la muestra;

Ancho máximo y mínimo de la muestra;

Método de medición;

Explicación detallada de cualquier desviación del procedimiento establecido.

6. Características principales

Ideal para medir el ancho de geotextiles y diversos materiales geosintéticos.

Su diseño de mesa rígida y estable proporciona una superficie de trabajo práctica para la medición del ancho.

Disponible en tres tamaños de mesa para adaptarse a muestras de diferentes anchos.

Una escala de medición clara y una regla de acero permiten mediciones de ancho precisas.

El diseño abierto de la mesa facilita el posicionamiento de la muestra, la liberación de la tensión, el marcado y la medición.

Ideal para ensayos de laboratorio, control de calidad, inspección de productos e investigación.
