El fotómetro de llama digital de alta precisión es un instrumento de laboratorio diseñado para la determinación rápida y precisa de sodio, potasio, litio, calcio y bario en diversos tipos de muestras. Con pantalla digital, detección multicanal, rendimiento estable y operación sencilla, se utiliza ampliamente en el análisis de suelos, cemento, vidrio, cerámica, fertilizantes, alimentos, productos farmacéuticos y muestras clínicas.

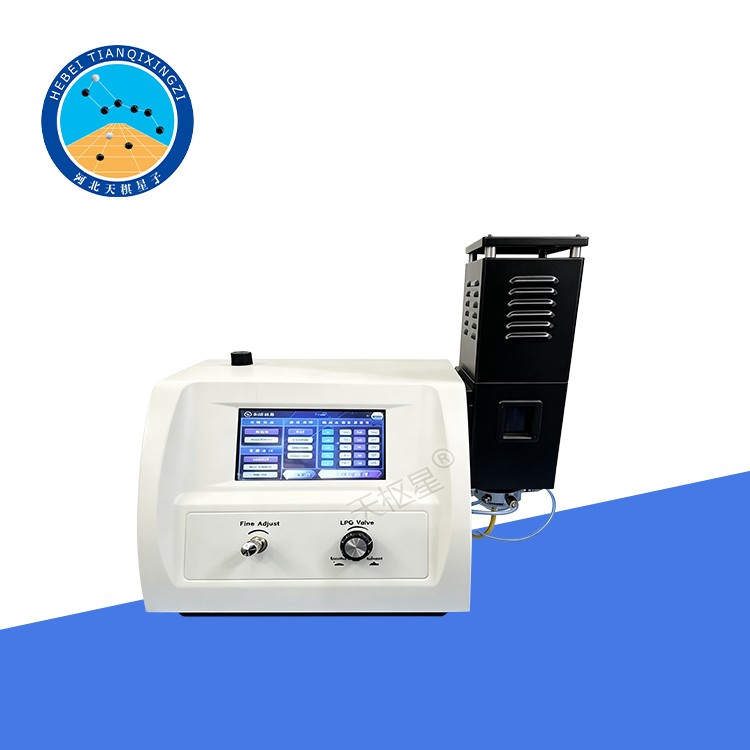

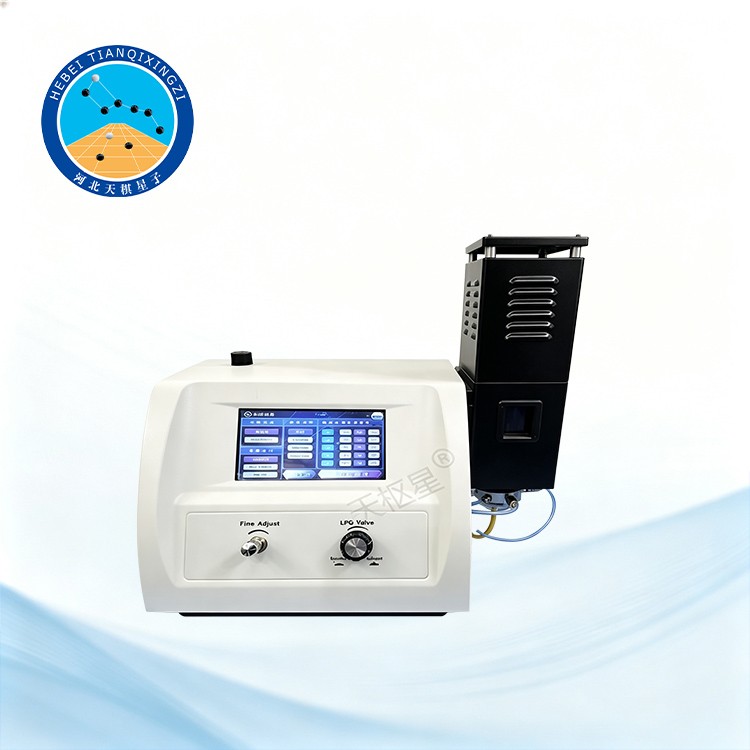

Fotómetro de Llama Digital de Alta Precisión

Modelo: TDHYG-6400

I. Descripción general

El fotómetro de llama es desarrollado por nuestra empresa de acuerdo con la norma industrial china JTG E40-2007, Reglamento para Ensayos de Suelos de Carreteras, que incluye T0160-1993 “Determinación de los iones de sodio y potasio en sales solubles — Fotometría de llama”.

Según la teoría de la estructura atómica, los electrones de la capa externa de un átomo ocupan normalmente niveles de energía específicos. Cuando se exponen a la energía térmica proporcionada por una llama, los electrones absorben energía y pasan a niveles de energía superiores o estados excitados. Cuando los electrones excitados regresan a sus niveles de energía normales bajo la atracción del núcleo atómico, liberan energía en forma de luz con longitudes de onda características de cada elemento.

El análisis cualitativo y cuantitativo de los elementos mediante la medición de la longitud de onda y la intensidad de la luz característica emitida se denomina espectrometría de emisión de llama. Un instrumento analítico basado en este principio se denomina fotómetro de llama.

Normas de referencia: ISO 9964-3:1993, ISO 7485:2000

II. Aplicaciones

El fotómetro de llama se puede utilizar para el análisis y la determinación de sodio y potasio en una amplia gama de materiales y muestras:

1. Cemento, vidrio, cerámica y materiales refractarios: Análisis y determinación del contenido de sodio y potasio.

2. Suelos agrícolas: Estudios de suelos agrícolas y determinación del contenido de nutrientes de fertilizantes en el suelo.

3. Industrias farmacéutica y alimentaria: Análisis de productos y control de calidad.

4. Pruebas médicas y clínicas: Determinación de las concentraciones de potasio y sodio en suero y orina humanos.

III. Especificaciones técnicas principales

1. Detector: Fotocélula de silicio

2. Separación espectral: Filtro de interferencia cromática

3. Pantalla: Pantalla digital LCD

4. Estabilidad: Al introducir continuamente una solución estándar en el instrumento, la variación relativa máxima en la lectura durante 15 segundos es ≤3%. Al realizar mediciones una vez por minuto (hasta un total de 6 mediciones), la variación relativa máxima en la lectura es ≤15%.

5. Repetibilidad: ≤3%

6. Error de linealidad:

K: ≤0,005 mmol/L

Na: ≤mmol/L

7. Tiempo de respuesta: <8 s

8. Velocidad de aspiración de la muestra: <6 mL/min

9. Rango de medición:

Na: 0–100 ppm; K: 0–100 ppm; Li: 0–100 ppm; Ca: 0–1000 ppm; Ba: 0–3000 ppm

10. Límite de detección:

Na: 0,01 ppm; K: 0,01 ppm; Li: 0,025 ppm; Ca: 0,1 ppm; Ba: 10 ppm

IV. Características estructurales

1. Cinco filtros ópticos y cinco canales de detección: Equipado con filtros ópticos para Na, K, Li, Ca y Ba, que proporcionan cinco canales de detección. Se pueden detectar hasta tres elementos simultáneamente, y las concentraciones de los tres se muestran al mismo tiempo.

2. Panel táctil digital: Incorpora un panel táctil digital para un manejo y configuración de parámetros sencillos.

3. Calibración de un punto: Permite la calibración de un punto y el instrumento puede almacenar curvas de calibración para su uso posterior.

4. Interfaz RS232: Equipado con una interfaz RS232 para la conexión a un ordenador o impresora.

5. Separador de humedad: Equipado con un separador de humedad para eliminar la humedad del recorrido del gas de la muestra y mejorar la estabilidad de la medición.

V. Condiciones normales de funcionamiento

a) Temperatura ambiente: de +10 °C a +35 °C

b) Humedad relativa: ≤85 %

c) El instrumento debe colocarse horizontalmente sobre una mesa de trabajo estable y sin vibraciones. Evite la exposición directa a luz intensa, interferencias de campos eléctricos o magnéticos fuertes, corrientes de aire excesivas y cualquier vibración que pueda afectar su funcionamiento.

d) El lugar de instalación debe estar libre de gases inflamables, explosivos y corrosivos, y debe disponerse de equipos adecuados para la extinción de incendios.

e) Alimentación eléctrica: 220 V ±22 V CA, 50 Hz ±1 Hz, con conexión a tierra de protección fiable.

f) Potencia nominal: 250 W

g) El usuario debe suministrar gas licuado de petróleo (GLP) o propano limpio y libre de impurezas, con un rendimiento de combustión estable.

VI. Dimensiones, peso y configuración estándar

1. Dimensiones: 440 × 310 × 500 mm

2. Peso: 12,5 kg

3. Configuración estándar: Incluye la unidad principal, compresor de aire, accesorios, repuestos y demás componentes necesarios.

VII. Estructura del Instrumento

1. Sistema del Circuito de Gas

Antes del envío, cada instrumento se somete a pruebas rigurosas para garantizar su correcto funcionamiento. El panel posterior del instrumento está equipado con conexiones de entrada de gas. La entrada de aire se conecta al compresor de aire, mientras que la entrada de gas licuado se conecta al cilindro de gas licuado.

El aire comprimido procedente del compresor de aire pasa a través de una válvula reductora de presión con filtro, y la presión se controla entre 0,12 y 0,20 MPa para proporcionar el suministro de aire necesario para la aspiración de la muestra.

El flujo de gas licuado se regula mediante una válvula de aguja y posteriormente entra en la cámara de nebulización, donde se mezcla con la muestra antes de entrar en la cámara de combustión para lograr una combustión estable.

2. Sistema de medición

Cuando la muestra se introduce en la cámara de combustión, los elementos presentes en ella emiten sus líneas espectrales características. Tras pasar por el filtro de interferencia, se elimina eficazmente la luz parásita, permitiendo que la luz de la longitud de onda seleccionada llegue al detector. La fotocélula de silicio recibe la luz emitida y convierte su intensidad en una señal eléctrica. Esta señal se amplifica y procesa, y el resultado de la medición se muestra en la pantalla LCD.

VIII. Mantenimiento y servicio

1. Limpieza después de cada ensayo: Después de completar cada ensayo, aspire y haga pasar continuamente agua destilada o etanol anhidro por el instrumento durante 5 minutos para limpiar completamente la cámara de nebulización y evitar la acumulación de residuos de la muestra.

2. Drenaje de la válvula reductora de presión con filtro: Durante el funcionamiento del compresor de aire, la humedad del aire comprimido puede condensarse y acumularse en el interior de la válvula reductora de presión con filtro. Si el agua se acumula durante un período prolongado, puede afectar al funcionamiento normal del instrumento. Después de aproximadamente una semana de uso, levante ligeramente el instrumento y gire la válvula de drenaje de la válvula reductora de presión con filtro situada en la parte posterior izquierda del instrumento. El agua acumulada se descargará automáticamente bajo la presión del aire comprimido. Una vez que se haya drenado completamente el agua, gire la válvula en sentido contrario para cerrarla firmemente.

3. Drenaje del compresor de aire: Durante el funcionamiento del compresor, la humedad del aire puede condensarse y acumularse en la parte inferior. La acumulación prolongada de agua puede afectar su funcionamiento normal. Tras aproximadamente una semana de uso, levante ligeramente el compresor y gire la válvula de drenaje ubicada debajo del mismo. El agua acumulada se descargará automáticamente bajo la presión del aire comprimido. Una vez que el agua se haya drenado por completo, gire la válvula en sentido contrario para cerrarla de forma segura.
