El baño de agua de Le Chatelier para la estabilidad del cemento se utiliza para determinar la estabilidad de la pasta de cemento, incluidos el método de Le Chatelier y el método de la torta. Es ampliamente utilizado como equipo de laboratorio especializado en plantas de cemento, construcción, investigación científica e instituciones educativas.

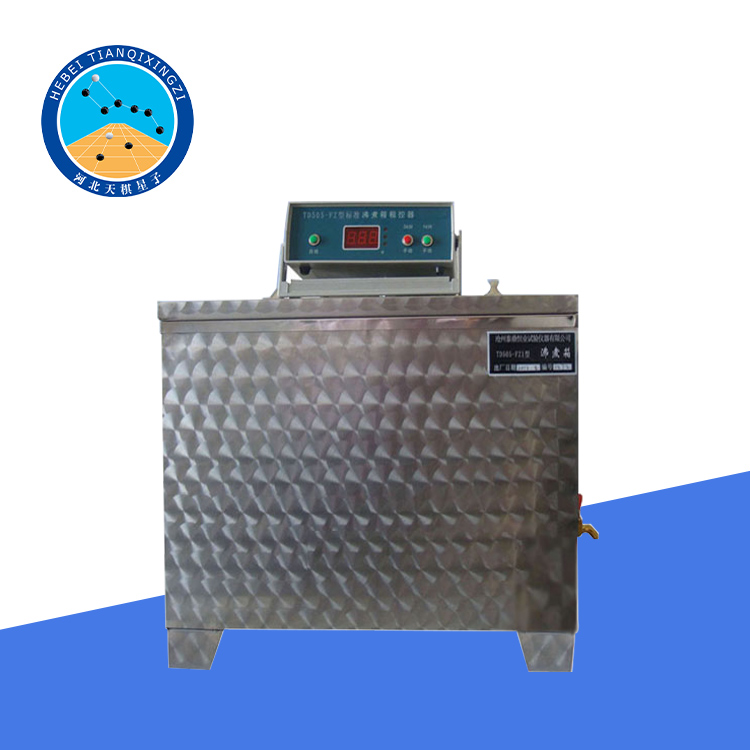

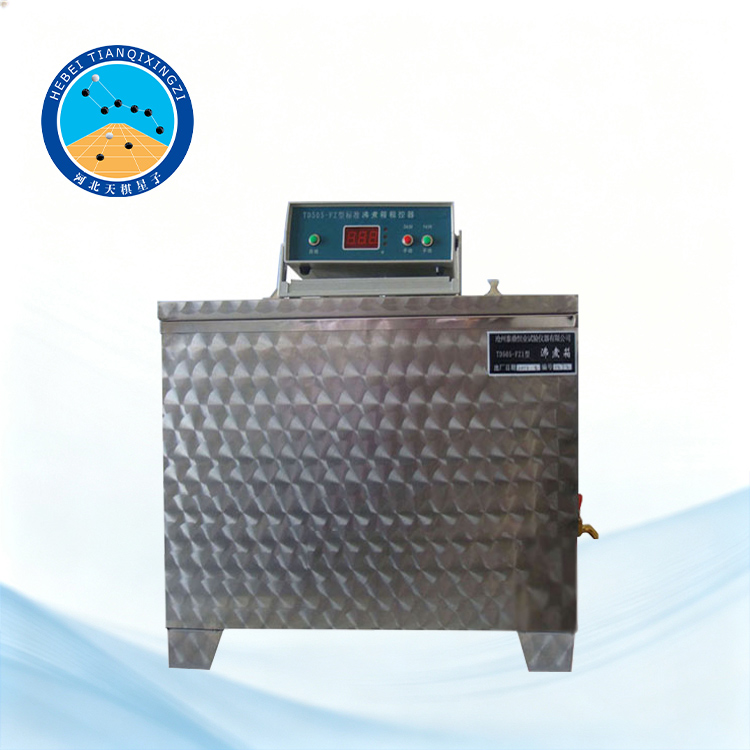

Baño de Agua de Le Chatelier para la Estabilidad del Cemento

Modelo: TD505-FZ

I. Introducción del producto

El baño de agua de Le Chatelier de acero inoxidable es un dispositivo auxiliar de ensayo diseñado y fabricado de acuerdo con los requisitos de JC/T 955-2005, Métodos para la determinación del agua necesaria para la consistencia normal, el tiempo de fraguado y la estabilidad de la pasta de cemento. Puede controlar automáticamente el calentamiento del agua en la cámara hasta alcanzar la ebullición y mantener la condición de ebullición durante el período especificado.

Normas de referencia: JC/T 955-2005, GB/T 1346, TAPPI T 227, ISO 5267-2

II. Características estructurales

1. Cámara de ebullición

La cámara de ebullición consta de la caja de ebullición, el controlador y el cable de conexión.

La caja de ebullición se compone principalmente de los siguientes elementos: tapa (1), paredes interior y exterior (2), rejilla de soporte (3), capa aislante (4), tubo calefactor eléctrico (5), válvula de drenaje (6), asa (7), orificio de ventilación (8), ranura de sellado (9) y caja de terminales (10).

Tanto la carcasa como la estructura de soporte están fabricadas en acero inoxidable con acabado cepillado en las superficies exteriores.

2. Controlador

El controlador consta del armario de control, la placa lógica del controlador FZH-3, la placa base y el panel frontal.

La placa base está equipada con un relé de CA y un zócalo para la placa lógica, donde se instala la placa de control. También se monta una fuente de alimentación regulada en la placa lógica.

El panel frontal cuenta con varios interruptores, botones e indicadores luminosos. En la parte posterior de la carcasa se encuentran la toma de entrada de alimentación, la toma de salida de carga y el panel de fusibles. El panel frontal y la placa base se conectan mediante un conector de 16 pines.

III. Especificaciones técnicas

1. Temperatura máxima de ebullición: 100 °C

2. Capacidad nominal de la cámara de ebullición: 31 L

3. Tiempo de calentamiento: 30 ± 5 min

4. Control del tiempo de ebullición: 3 h ± 5 min

5. Potencia del calentador: 1 kW/220 V, 3 kW/220 V

6. Resistencia CC del calentador: 48,3 ± 1 Ω (1 kW); 16,1 ± 1 Ω (3 kW)

7. Resistencia de aislamiento: >5 MΩ

8. Consumo de energía del controlador: 25 W

9. Dimensiones de la cámara de ebullición: 463 × 293 × 347 mm

10. Dimensiones del controlador: 280 × 240 × 100 mm

11. Peso de la cámara de ebullición: 15 kg

12. Peso del controlador: 3 kg

IV. Procedimiento Operativo

1. Agregue agua a la cámara de ebullición hasta que la profundidad del agua alcance 180 mm desde el fondo de la cámara. Retire las muestras de torta de cemento curadas estándar o los moldes Le Chatelier de la placa de vidrio y colóquelos planos sobre la rejilla para muestras. Alternativamente, coloque los moldes Le Chatelier horizontalmente sobre la rejilla de soporte con las dos agujas hacia arriba.

2. Conecte la fuente de alimentación a la caja de control eléctrico y encienda el interruptor “Automático”. El agua en la cámara de ebullición alcanzará el punto de ebullición en aproximadamente 30 minutos, después de lo cual un juego de elementos calefactores de 3 kW se apagará automáticamente. Después de 3 horas más de ebullición, la cámara de ebullición dejará de funcionar automáticamente. La pantalla digital mostrará 210 minutos y sonará el timbre dentro de la caja de control eléctrico.

Una vez finalizado el proceso de ebullición, drene el agua a través del grifo de agua caliente de cobre. Abra la tapa y deje que la cámara se enfríe a temperatura ambiente. Retire las muestras para su posterior análisis.

3. Si la temperatura del agua en la cámara de ebullición es inferior a aproximadamente 20 °C, primero gire el interruptor manual de la caja de control eléctrico a la posición de «Calentamiento» y caliente el agua hasta aproximadamente 20 °C. A continuación, apague el interruptor manual y active el interruptor «Automático» para iniciar el ciclo de funcionamiento automático.

4. Debe utilizarse agua limpia y fresca en la cámara de ebullición, y se debe eliminar cualquier incrustación o sedimento periódicamente.

V. Lista de empaque

1. Cámara de ebullición: 1 unidad

2. Controlador: 1 unidad

3. Soporte para muestras: 1 unidad

4. Manual de usuario: 1 copia

5. Certificado de conformidad: 1 copia

Nota: Debido al elevado consumo energético de este producto, recomendamos conectarlo a la red eléctrica mediante un interruptor automático. Por lo tanto, el enchufe no se incluye con el equipo.
