El instrumento funciona según el principio de que un volumen determinado de aire pasa a través de una capa de polvo compactada con una porosidad y un espesor específicos, y la resistencia al flujo de aire varía según las características del material en polvo. Mediante la medición de la permeabilidad al aire, se puede determinar la superficie específica del material.

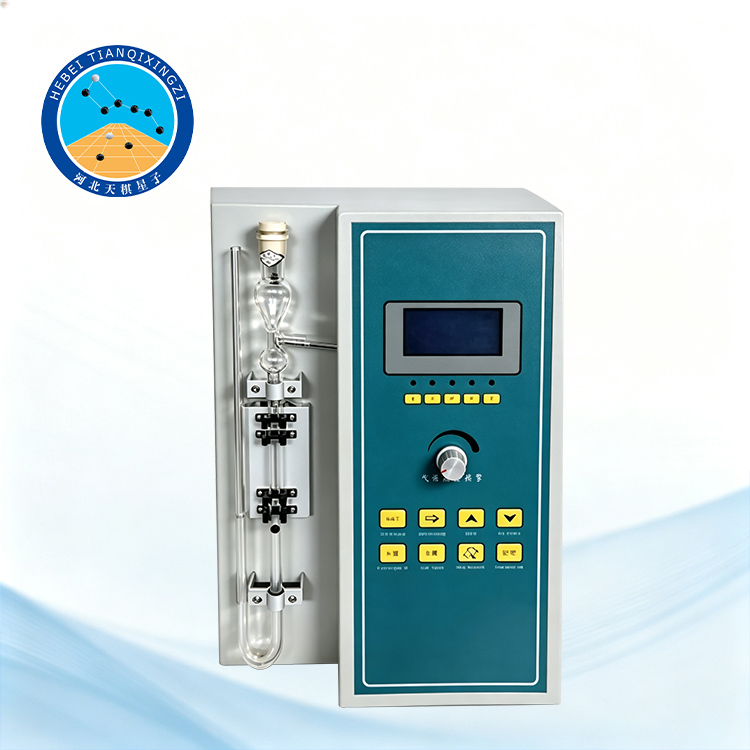

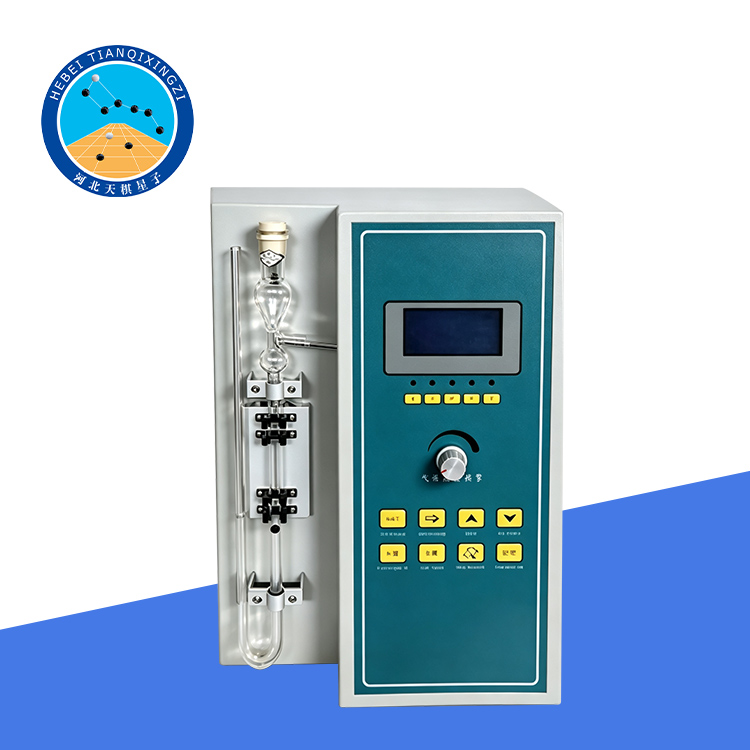

Ensayador Automático de Finura Blaine del Cemento

Modelo: TD8074-5

I. Introducción del producto

El Aparato de Permeabilidad al Aire de Blaine fue desarrollado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con la norma industrial china JTG E30-2005, Métodos de ensayo de cemento y hormigón de cemento para obras de carreteras (T0504-2005, Método de ensayo para la determinación de la superficie específica del cemento mediante el método de Blaine). El aparato cumple con los requisitos pertinentes de GB 8074-2008, Método de ensayo para la determinación de la superficie específica del cemento, y fue desarrollado tomando como referencia el método de permeabilidad al aire especificado en ASTM C204-75.

Se utiliza principalmente para determinar la superficie específica del cemento y también puede emplearse para diversos materiales pulverulentos, como cerámica, abrasivos, metales, carbón, productos alimenticios, explosivos y otros polvos finos.

II. Especificaciones técnicas

1. Emplea un microcontrolador y circuitos integrados de alta fiabilidad, adaptándose automáticamente a diferentes temperaturas y detectando automáticamente el estado de funcionamiento del instrumento para garantizar mediciones precisas y fiables.

2. Detecta automáticamente el nivel del agua, cronometra automáticamente la medición, mide automáticamente la temperatura y calcula y muestra automáticamente los resultados.

3. Excepto por la carga manual, todo el proceso de prueba se realiza automáticamente, evitando errores humanos.

4. Con solo pulsar un botón de medición se obtiene el resultado; su funcionamiento es extremadamente sencillo.

5. Ámbito de aplicación: Aplicable al rango especificado en GB8074-2008.

6. Precisión de medición: Error relativo <1 %.

7. Temperatura: 8–34 °C

8. Alimentación: CA 220 V ±10%

9. Diámetro interior de la celda de permeabilidad: Φ12,7 mm

10. Altura del lecho de muestra en la celda de permeabilidad: 15 mm

11. Número de orificios en la placa perforada: 35 orificios

12. Diámetro de la abertura de la placa perforada: φ1,0 mm;

13. Espesor de la placa perforada: 1 mm;

14. Dimensiones del embalaje: 47 × 26 × 63 cm;

15. Peso bruto/Peso neto: 5 kg;

16. Los datos de prueba se pueden imprimir directamente con una impresora externa.

III. Mantenimiento y cuidado

1. Limpie el instrumento con frecuencia para mantenerlo limpio. Guárdelo en su estuche cuando no lo utilice.

2. Mantenga el nivel de líquido del barómetro a la altura especificada.

3. Después de la prueba, limpie el cilindro y la placa perforada y colóquelos en la caja de accesorios para su uso posterior.

4. Antes de la prueba, verifique que la bomba electromagnética funcione correctamente y ajuste la presión negativa con anticipación para evitar que el líquido sea aspirado accidentalmente por la bomba. Durante la prueba, si el nivel del líquido no alcanza la marca de graduación superior, o si sube demasiado rápido y llega a la mitad del bulbo del tubo de vidrio mientras la bomba y la válvula siguen funcionando, presione la tecla "Confirmar" para detener la prueba inmediatamente. Luego, abra la tapa trasera del instrumento y ajuste la válvula de estrangulamiento con el conector para regular la velocidad de cambio de la presión negativa.

5. Evite la luz solar directa sobre el fototubo o su uso en entornos con cambios frecuentes de intensidad lumínica.

IV. Accesorios

1. Caja de accesorios: 1 unidad

2. Cuchara de muestra: 1 unidad

3. Pinzas: 1 unidad

4. Cepillo: 1 unidad

5. Tapones de goma: 2 unidades

6. Base cilíndrica: 1 unidad

7. Varilla de compactación: 1 unidad

8. Placa perforada: 1 unidad

9. Célula de permeabilidad: 1 unidad

10. Apisonador: 1 unidad

11. Discos de papel de filtro de Φ12,7 mm: 1 bolsa
