El microscopio adopta un sistema óptico corregido al infinito de nuevo diseño y objetivos metalúrgicos profesionales plan acromáticos de larga distancia de trabajo corregidos al infinito, proporcionando diversos modos de observación, incluyendo campo claro, campo oscuro, luz polarizada simple y contraste de interferencia diferencial (DIC). Cumple con los requisitos de investigación e inspección en diferentes campos y se utiliza ampliamente en aplicaciones como fundición, metalurgia, tratamiento térmico, placas de circuito impreso (PCB), investigación de semiconductores, inspección de materias primas y análisis de materiales.

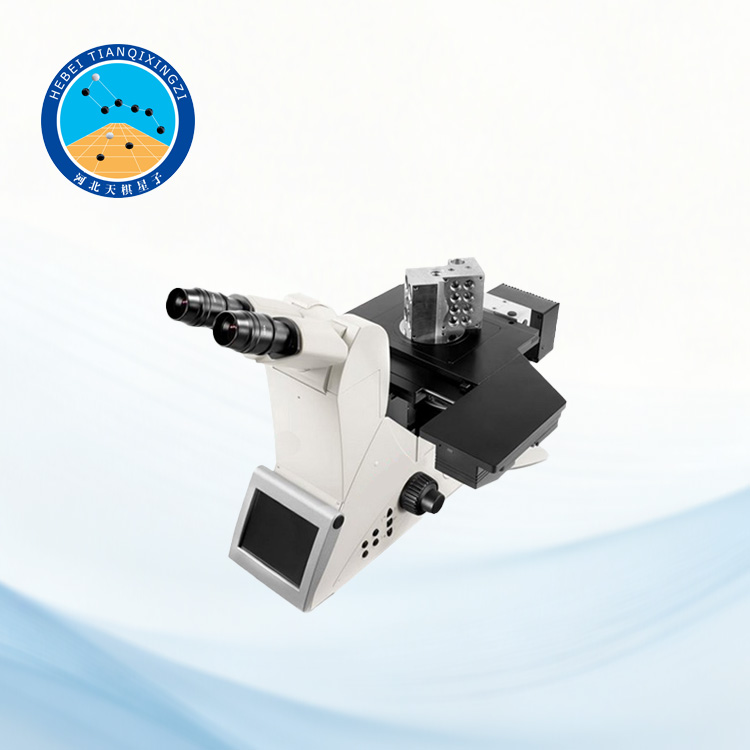

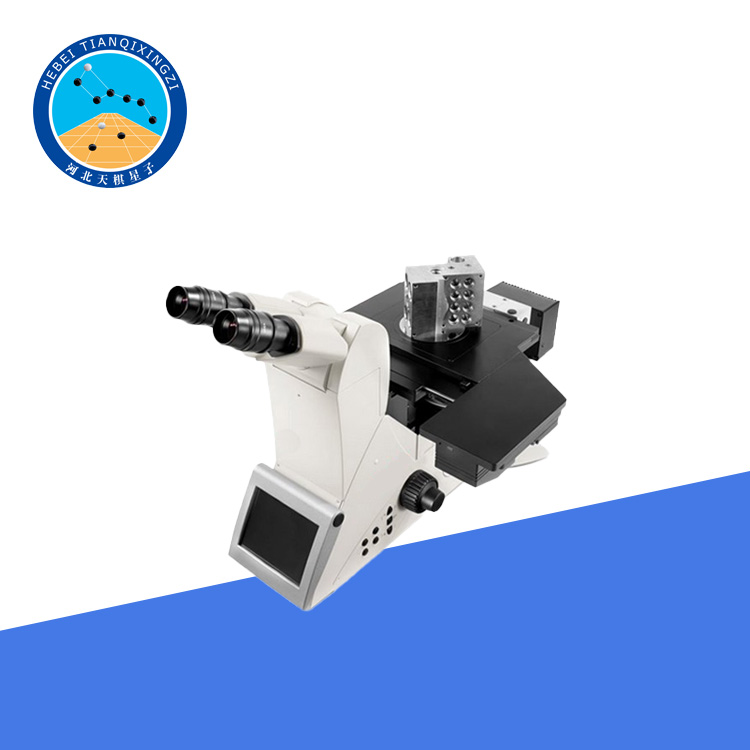

Microscopio Metalúrgico Invertido para Análisis de Materiales

Modelo: TD-4XC

I. Introducción del producto

El Microscopio Metalúrgico Invertido está diseñado para la observación y el análisis directo de la microestructura de materiales metálicos, incluyendo defectos del material, segregación, carburos primarios, capas descarburadas, espesor de recubrimientos, espesor de películas de óxido, capas nitruradas y microestructuras formadas bajo diferentes condiciones, como soldadura, trabajo en frío, fundición, forja y tratamiento térmico. Ayuda a evaluar la calidad y el rendimiento de los materiales mediante el examen microscópico.

El sistema requiere una preparación adecuada de las muestras antes de la observación. El sistema completo de análisis de imágenes está compuesto por un microscopio metalúrgico, cámara, ordenador, impresora y software profesional de análisis de imágenes, formando un sistema integrado de formación de imágenes ópticas y análisis.

II. Características del producto

1. Estructura de diseño modular

2. Revólver portaobjetivos de 6 posiciones

3. Panel de control frontal con 6 indicadores LED para visualizar el estado del objetivo

4. Torreta de ajuste de contraste de 6 posiciones / 2 posiciones

5. Sistema de iluminación 3D avanzado integrado con contraste mejorado (tecnología patentada exclusiva de Leica)

6. Sistema de iluminación LED de bajo consumo y respetuoso con el medio ambiente, con múltiples opciones de fuente de luz

7. Objetivo macro de 0,7× (objetivo exclusivo de Leica)

8. Observación avanzada de campo oscuro de alta resolución

9. Sistema de enfoque intuitivo

10. Control de iluminación para modelos manuales

11. Modos de contraste variable

III. Especificaciones técnicas

1. Unidad principal:

Fuente de alimentación: Integrada

Pantalla: 6/12 indicadores LED

Técnicas de contraste:

2. Luz reflejada: Campo claro; UC-3D; Contraste de interferencia diferencial (DIC); Luz polarizada; Fluorescencia.

3. Luz transmitida: Campo claro; Contraste de luz polarizada; Contraste de interferencia diferencial (DIC); Campo oscuro.

4. Control: Unidad principal: Control centralizado / Conmutación entre luz reflejada y luz transmitida.

5. Enfoque: Sistema de enfoque manual de engranajes de 2 etapas; sistema de enfoque manual de engranajes de 3 etapas con ajuste de par y función de límite de enfoque (opcional).

6. Revólver portaobjetivos: Revólver portaobjetivos codificado de 6 posiciones M32; revólver portaobjetivos codificado de 6 posiciones M25 (opcional).

7. Torreta de reflectores:

Cambiador de módulos reflectores codificado de 2 posiciones;

Cambiador de módulos reflectores codificado de 6 posiciones;

8. Eje de luz reflejada:

Sistema manual (incluye diafragma de campo centrable y diafragma de apertura / iluminación manual UC-3D, analizador o ranura para filtros).

9. Cambiador de aumento:

Funcionamiento de acceso frontal, cambiador de aumento de 1,5× o 2,0×.

Sistema manual (incluye diafragma de campo centrable y diafragma de apertura / iluminación manual UC-3D, analizador o ranura para filtros).

9. Cambiador de aumento: Acceso frontal, cambiador de aumento de 1,5× o 2,0×

10. Platina:

Platina fija con diversos insertos y soportes para muestras

Platina manual de tres placas con diferentes insertos para muestras

Platina deslizante amortiguada

11. Iluminación: Iluminación LED, lámpara halógena (fuente de alimentación externa), lámpara de mercurio EL6000 de 100 W (fuente de alimentación externa)

IV. Aplicaciones

El microscopio metalúrgico invertido se utiliza ampliamente para la inspección microscópica y la evaluación de la calidad de metales, aleaciones y materiales industriales. Es adecuado para:

Análisis metalográfico de acero, aluminio, cobre y otros materiales metálicos

Observación de la microestructura tras tratamiento térmico, soldadura, fundición, forja y mecanizado

Evaluación del tamaño de grano y análisis de la estructura de fases

Inspección de inclusiones, grietas, defectos y degradación del material.

Medición del espesor de recubrimientos, capas de óxido y tratamientos superficiales.

Control de calidad de componentes electrónicos, placas de circuito impreso y materiales semiconductores.

Investigación y desarrollo en universidades, laboratorios y empresas industriales.

V. Características del sistema óptico

1. El sistema óptico con corrección al infinito proporciona imágenes de alta resolución y alto contraste con una excelente reproducción cromática.

2. Los objetivos metalúrgicos de larga distancia de trabajo permiten una observación cómoda de muestras grandes o irregulares.

3. Los múltiples modos de iluminación se adaptan a diferentes requisitos de inspección de muestras, incluyendo campo claro, campo oscuro, luz polarizada y observación DIC.

4. El diseño óptico avanzado reduce la distorsión de la imagen y mejora la precisión del análisis microscópico.
