El Equipo de ensayo de penetración de mezclas asfálticas másticas se utiliza para medir la resistencia a la indentación y el comportamiento de deformación del asfalto mástico bajo condiciones de carga y temperatura. Ayuda a evaluar la consistencia, estabilidad y durabilidad de las mezclas asfálticas vertidas in situ, siendo adecuado para ensayos de laboratorio, control de calidad y evaluación del rendimiento de los materiales.

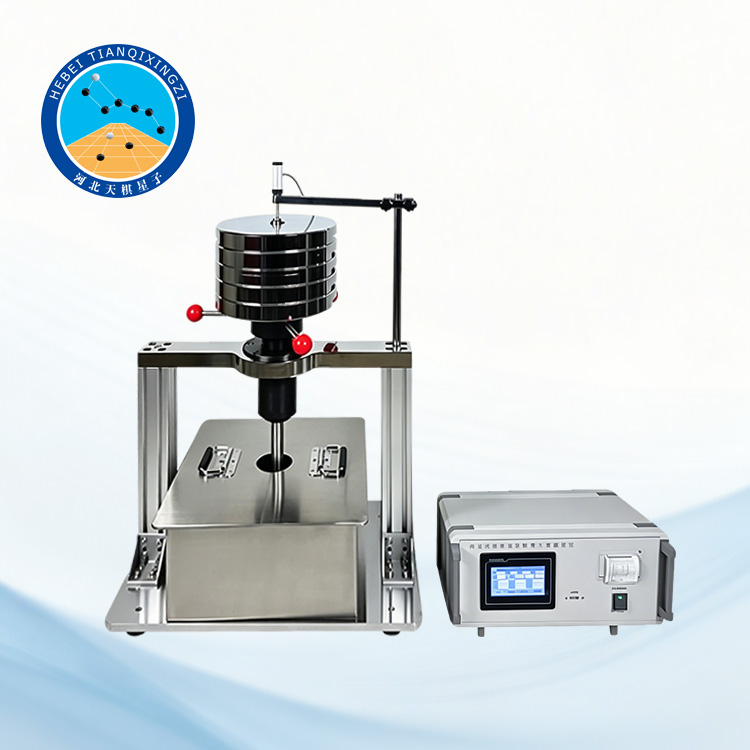

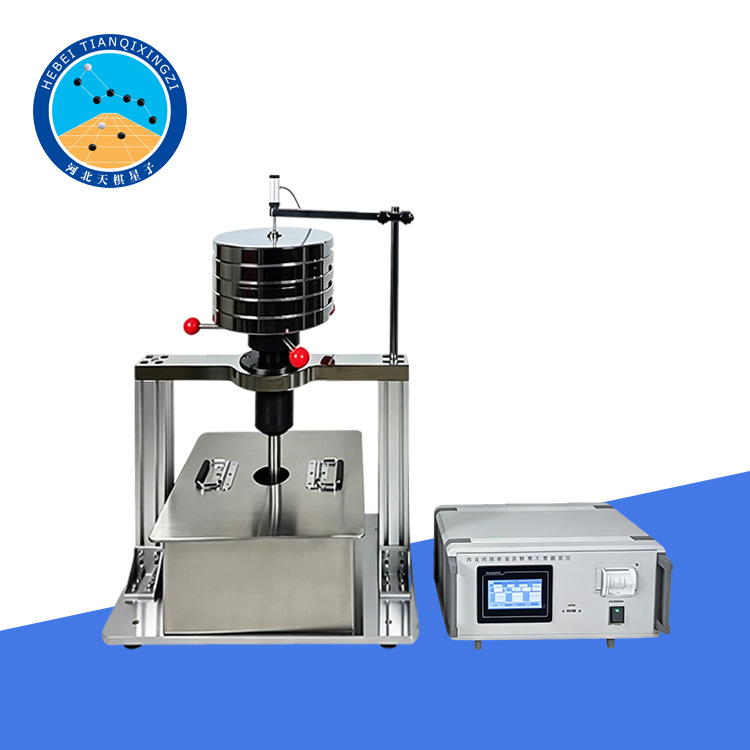

Equipo de ensayo de penetración de mezcla de asfalto mástico

Modelo: TDJTXX-A

I. Introducción del producto

El probador de penetración de mezclas asfálticas másticas se utiliza para medir la deformación de dichas mezclas bajo condiciones específicas de temperatura y carga, evaluando así su capacidad de penetración y su estabilidad a altas temperaturas.

El instrumento está diseñado de acuerdo con las Directrices Técnicas para el Diseño y la Construcción de Pavimentos de Tableros de Puentes de Vigas Cajón de Acero y la norma JT/T 1131.4-2023 «Pavimentos de Tableros de Puentes de Acero – Parte 4: Asfalto Mástico», con referencia a las normas EN 12697-20 y BS EN 12970.

II. Características principales

1. Equipado con un sistema de control de pantalla táctil MCGS integrado, con una interfaz intuitiva y fácil manejo.

2. Adquisición y almacenamiento automáticos del valor de penetración y su incremento, lo que facilita la gestión y la trazabilidad de los datos.

3. Sistema de control de temperatura PID multietapa con perfiles de temperatura programables, que permite crear, guardar, editar y eliminar múltiples curvas de calentamiento para un control estable y fiable.

4. Admite la exportación de datos de procesos de prueba mediante USB; los resultados se pueden consultar, imprimir y eliminar, lo que garantiza una gestión de datos flexible y eficiente.

III. Parámetros técnicos

Área de la sección transversal de la varilla de penetración: 5 cm²

Diámetro de la varilla de penetración: 2,52 cm

Peso de la varilla de penetración: 2,5 kg

Rango de desplazamiento: 15 mm

Resolución de desplazamiento: 0,01 mm

Potencia de calefacción: 2 kW

Rango de control de temperatura: 0–60 °C

Rango y precisión de medición de tiempo: 0–60 min, ±1 s

Alimentación: 220 V ±10%, 50 Hz, 2070 W

Dimensiones totales: 560 × 350 × 785 mm (L × A × H)

Peso neto: 55 kg

IV. Procedimiento Operativo

1. Desmolde la muestra tras el proceso de enfriamiento y curado especificado. Utilice la superficie lateral de la muestra como superficie de prueba y vuelva a colocarla en el molde.

2. Introduzca el molde y la muestra en un baño de agua a la temperatura preestablecida y manténgalos durante 60 minutos.

3. Baje la varilla de penetración verticalmente hasta que haga contacto total con la superficie de la muestra.

4. Suelte la varilla de penetración e inicie el cronometraje simultáneamente. Aplique una carga inicial de 2,5 kgf (24,5 N) y registre la lectura del comparador de cuadrante (valor de penetración) a los 10 minutos.

5. Fije la varilla de penetración, aplique una carga de 50 kgf (480,5 N) en la plataforma de carga y registre las lecturas del comparador de cuadrante a los 1, 2, 3, 5, 10, 20, 30 y 60 minutos.

6. El valor de penetración a los 30 minutos se considera el resultado de penetración de la muestra. La diferencia entre las lecturas de 60 y 30 minutos es el incremento de penetración. La desviación entre dos ensayos paralelos no debe exceder los 0,1 mm.
