El equipo para determinar la gravedad específica máxima teórica de mezclas asfálticas se utiliza para determinar la gravedad específica máxima (Gmm) de las mezclas asfálticas en una condición totalmente libre de aire. Este equipo elimina el aire ocluido de la muestra mediante un método de vacío y calcula la densidad máxima de la mezcla, proporcionando datos esenciales para el diseño de mezclas asfálticas, el cálculo de vacíos de aire y la evaluación de la calidad de la compactación, tanto en aplicaciones de laboratorio como de campo.

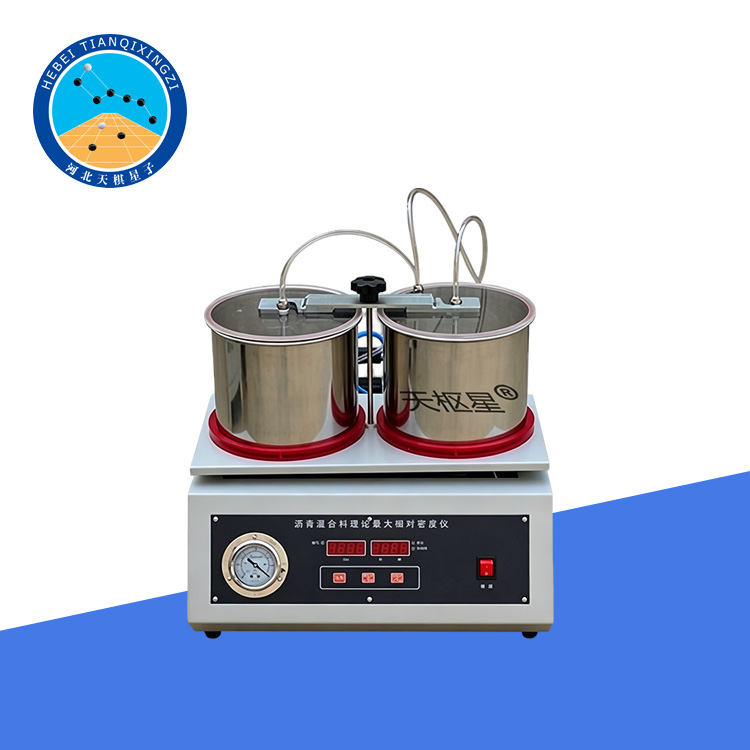

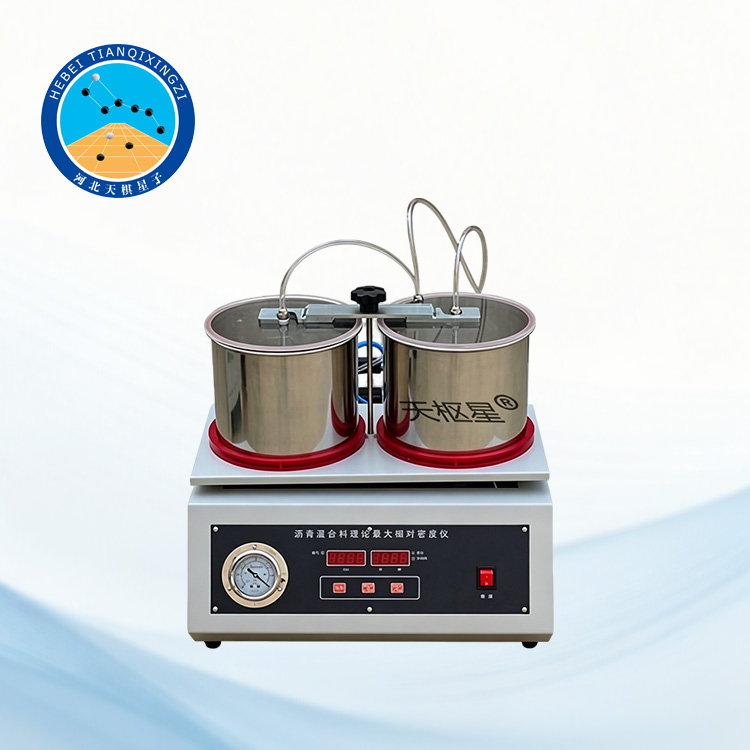

Equipo de ensayo Gmm de mezcla asfáltica

Modelo: TD711-1

I. Introducción del producto:

Este instrumento fue desarrollado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd., de conformidad con los requisitos de la norma industrial JTG 3410-2025 del Ministerio de Transporte de la República Popular China, titulada «Métodos de ensayo estándar para asfalto y mezclas asfálticas en ingeniería de carreteras» (T0709-2025). Se utiliza para determinar la gravedad específica máxima teórica de las mezclas asfálticas mediante el método de vacío, sirviendo a propósitos tales como el diseño de mezclas asfálticas, la evaluación del estado de las carreteras, el control de calidad en la construcción de pavimentos y el cálculo de vacíos de aire, grado de compactación y parámetros relacionados.

II. Parámetros técnicos:

1. Tensión de alimentación: 220 V ±10%, 50 Hz; Potencia de entrada: 150 W

2. Rango de presión negativa: 0–100 kPa

3. Modo de funcionamiento: Automático / Manual

4. Volumen del recipiente: 4300 mL × 2 unidades

5. Dimensiones totales: 500 × 500 × 360 mm

6. Modo de vibración: Vibración continua

7. Potencia de la bomba de vacío: 160 W

8. Potencia del vibrador: 30 W

III. Instrucciones de funcionamiento:

Para satisfacer los requisitos de diversas pruebas —y de conformidad con los protocolos de ensayo establecidos—, el instrumento cuenta con dos modos principales de funcionamiento: un modo de prueba automático programable y un modo de control manual independiente. Este instrumento es capaz de ensayar simultáneamente múltiples especímenes en paralelo.

Instrucciones de operación de la prueba automática:

Conecte la fuente de alimentación (220 V/50 Hz) y presione el interruptor de encendido; la ventana de visualización comenzará a contar los segundos, indicando que la unidad está lista para realizar pruebas.

Coloque los recipientes de presión negativa (en lo sucesivo, «cilindros de material») —junto con el agua y las muestras de prueba que contienen— sobre la mesa vibratoria y fije firmemente las tapas de ambos cilindros de material.

Al presionar el botón «Auto», se inicia el funcionamiento automático del instrumento. De acuerdo con el programa preestablecido del instrumento, la unidad evacuará primero la cámara durante 2 minutos; la aguja del vacuómetro indicará que el nivel de vacío dentro del cilindro de material ha alcanzado los 96,3 kPa, mientras que la ventana de visualización de presión mostrará 3,7 kPa. Posteriormente, la plataforma vibratoria oscilará de forma continua durante 15 minutos; simultáneamente, la bomba de vacío continuará funcionando para mantener el nivel de vacío del cilindro de material en 96,3 kPa.

A los 17 minutos de la secuencia de prueba automatizada, el instrumento detiene automáticamente su funcionamiento; específicamente, ventila automáticamente la cámara. En este punto, inserte la tapa del cilindro de material en las asas situadas a ambos lados, retire el cilindro de material y desconecte la alimentación eléctrica.

Si, tras la prueba automatizada programada, quedara gas residual dentro de la muestra, el operador puede utilizar la función de control manual para permitir que el instrumento continúe operando. En primer lugar, presione el botón "Evacuate", seguido del botón "Vibrate"; el instrumento evacuará entonces simultáneamente la cámara y hará vibrar el cilindro de material. Durante este proceso, se puede presionar el botón "Stop" en cualquier momento para detener la operación.

Instrucciones de operación para la prueba de control manual:

1. Cuando deban ejecutarse simultáneamente las funciones de «Vibración» y «Vacío», presione primero el botón de «Vacío»; una vez que el nivel de vacío dentro del cilindro de material alcance los 96,3 kPa, presione entonces el botón de «Vibración» para iniciar la acción de oscilación.

2. Tras presionar el botón de «Vacío», la duración máxima de funcionamiento continuo de la bomba de vacío es de 17 minutos; tras presionar el botón de «Vibración», la duración máxima de funcionamiento continuo de la mesa vibratoria es de 15 minutos.

IV. Precauciones:

1. Al arrancar la bomba de vacío, es posible que se escuche un distintivo sonido de «chasquido» proveniente del interior de la unidad. Este sonido es normal y se debe a la liberación de aire a través de la boquilla de protección de la bomba; los usuarios no deben preocuparse.

2. La bomba de vacío no debe operarse de forma continua en modo de canal abierto (aspirando directamente de la atmósfera) durante más de 3 minutos. Si, tras arrancar la bomba de vacío, la aguja del vacuómetro permanece inmóvil u oscila en su sitio sin desplazarse, esto indica un sellado deficiente en la tolva de material o una fuga de aire en las tuberías. El operador debe aplicar una ligera presión manual para presionar firmemente alrededor del perímetro de la tolva; una vez que la aguja del vacuómetro retome su movimiento normal, se puede liberar la presión.

3. Al finalizar el experimento, el cilindro de material debe limpiarse de inmediato. Además, cualquier rastro de agua presente en el cilindro, la tapa, la plataforma vibratoria y todas las demás partes del instrumento debe secarse minuciosamente.

4. Tras desembalarlo, instale el instrumento sobre una superficie nivelada, en un entorno seco, bien ventilado y limpio. La temperatura ambiente no debe exceder los 40 °C.

5. Una vez que el instrumento haya funcionado de forma continua durante dos horas, debe apagarse durante una hora.

6. Bajo ninguna circunstancia se debe permitir que el agua del recipiente gotee sobre el instrumento.

7. Queda estrictamente prohibido al personal no autorizado —específicamente, a cualquier persona ajena al personal técnico profesional del fabricante— retirar los paneles protectores que cubren cualquier parte del instrumento. Cualquier daño que sufra el instrumento como consecuencia de dichas acciones no autorizadas será responsabilidad exclusiva del infractor.

V. Lista de empaque

Unidad principal: 1 unidad.

Recipientes al vacío: 2 unidades, especificación 4300 mL.

Fusible: 1 unidad, especificación 15 A.

Manual de instrucciones: 1 copia.

Certificado de conformidad: 1 copia.
