Este equipo utiliza alta temperatura y aire comprimido en un recipiente a presión para acelerar el envejecimiento de los residuos obtenidos del método de prueba de horno de película delgada rotatorio. El propósito es simular el envejecimiento oxidativo del asfalto durante el uso en la carretera y evaluar la resistencia al envejecimiento antioxidante de diferentes asfaltos en condiciones de temperatura y presión de prueba. Sin embargo, no puede explicar la influencia de los factores de mezcla o el impacto de las condiciones reales de uso del asfalto en el envejecimiento.

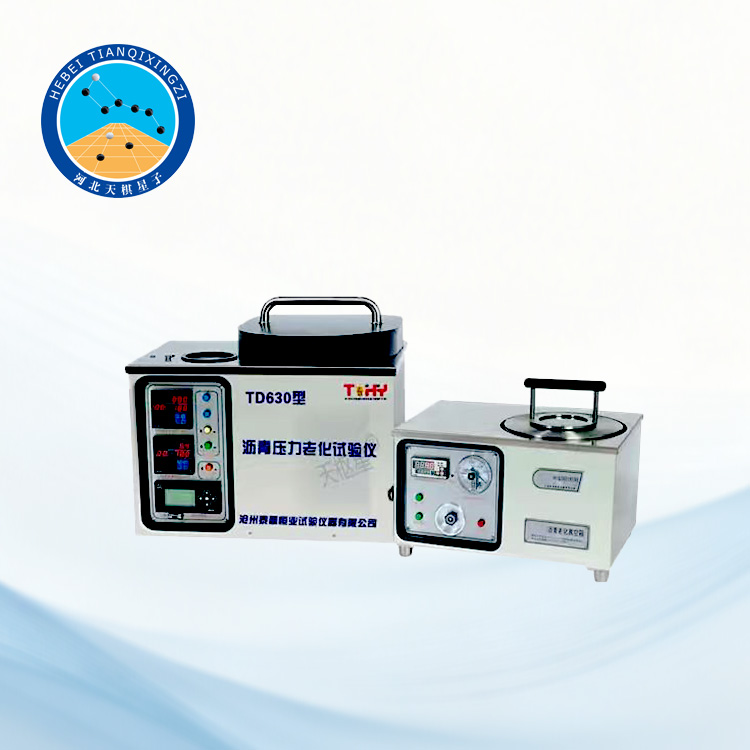

Recipiente para envejecimiento a presión de asfalto

Modelo: TD630-1

I. Introducción del producto

Este recipiente de envejecimiento a presión de asfalto (PAV) está diseñado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con la norma JTG D3410 del Ministerio de Transporte de China (Especificación para pruebas de asfalto y mezclas de asfalto en ingeniería de carreteras), y se referencia en las normas internacionales ASTM D6521, AASHTO R28 y EN 14769 para el envejecimiento acelerado a largo plazo de los ligantes de asfalto.

II. Configuración del instrumento

1. Un comprobador de envejecimiento por presión de asfalto tipo TD630-1

Parámetros técnicos:

Especificaciones técnicas del sistema de envejecimiento por presión de asfalto:

① Alimentación del sistema: 220 V 50 Hz

② Potencia total de entrada: 2,5 kW

③ Control de presión: Cámara de envejecimiento 2,1 ± 0,1 MPa

④ Control de temperatura: Cámara de envejecimiento 90-100 ± 0,5 °C

⑤ Control de tiempo: Cámara de envejecimiento 20 h ± 10 min

⑥ Control de proceso: El sistema monitoriza y determina la temperatura inicial y la temperatura del proceso, emite alarmas y la presión final, y registra automáticamente todos los parámetros durante el proceso.

⑦ Dimensiones externas: Cámara de envejecimiento: 600 × 450 × 450 mm

2. Bandejas de muestra estándar tipo TD610-P: 10

3. Balanza electrónica de 3 kg/0,1 g: 1 unidad

4. Compresor de aire tipo TDTM-Q1: 1 unidad

III. Trabajo preparatorio

1. Prepare muestras de asfalto según los métodos de esta especificación y realice una prueba de envejecimiento en horno rotatorio de película fina (RTFOT). Tras la prueba, vierta el residuo en un recipiente para su uso posterior.

2. Coloque la bandeja de muestra de prueba del horno de película estándar, de masa conocida, en una balanza y añada 50 g ± 0,5 g de asfalto para que el espesor de la película asfáltica sea de aproximadamente 3,2 mm. Si el residuo se ha enfriado, puede calentarse hasta que fluya antes de volver a llenarlo.

IV. Procedimiento de prueba

1. Coloque la bandeja de muestra dentro del recipiente a presión, seleccione la temperatura del recipiente de envejecimiento a presión según los requisitos, encienda el calentador y precaliente el recipiente a la temperatura de envejecimiento seleccionada. Una vez alcanzada la temperatura de envejecimiento, abra rápidamente el recipiente a presión, coloque la bandeja de muestra preparada en el portamuestras dentro del recipiente y, a continuación, cierre el recipiente.

2. Cuando la temperatura dentro del recipiente a presión sea 2 °C inferior a la especificada (debe alcanzarse en 2 horas), suministre una presión de aire de 1 MPa ± 0,1 MPa e inicie el cronometraje. Mantenga la temperatura y la presión de aire dentro del recipiente a presión durante 20 horas ± 10 minutos.

3. Después del tiempo de envejecimiento especificado de 20 horas, abra la válvula reductora de presión para reducir la presión dentro del recipiente de envejecimiento a presión (PAV) al mismo nivel que la presión externa dentro de 5 a 15 minutos.

4. Durante el período de envejecimiento de 20 horas, si la temperatura registrada por el dispositivo de registro de temperatura es mayor o menor que la temperatura de envejecimiento objetivo en 1 ± 0,5 ℃ durante un tiempo total que supere los 60 minutos, el proceso de envejecimiento no es válido y la muestra de prueba se descarta; de manera similar, si la presión excede el rango especificado, la muestra de prueba también se descarta.

5. Abra el recipiente a presión, retire la gradilla de prueba y la bandeja de muestras, vierta el residuo caliente de la bandeja en un recipiente, añada gas y remueva para eliminar las burbujas de aire. A continuación, realice inmediatamente la prueba de rendimiento del residuo de envejecimiento por presión (PAV). Si no se va a analizar el residuo inmediatamente, cúbralo y consérvelo a temperatura ambiente para su posterior análisis.

6. Informe: El informe después de la prueba incluye: número de muestra, temperatura de envejecimiento, precisión de 0,5 ℃; registro de las temperaturas de envejecimiento más altas y más bajas, precisión de 0,1 ℃; tiempo total de envejecimiento, precisión de 1 min.
