Este equipo, que utiliza sensores de alta precisión y software de pruebas especializado, recopila, procesa y muestra automáticamente los datos de prueba. Es adecuado para ensayos de resistencia al corte directo en superficies de juntas de roca, superficies de estratificación y la interfaz entre el hormigón y la roca u otros materiales, cumpliendo así los requisitos experimentales para la investigación de las propiedades mecánicas del hormigón hidráulico y materiales afines.

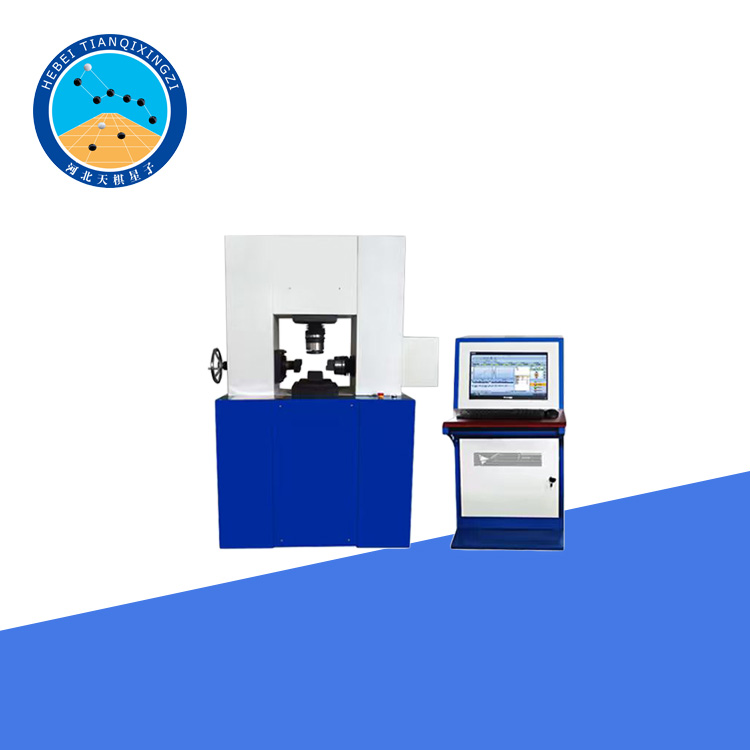

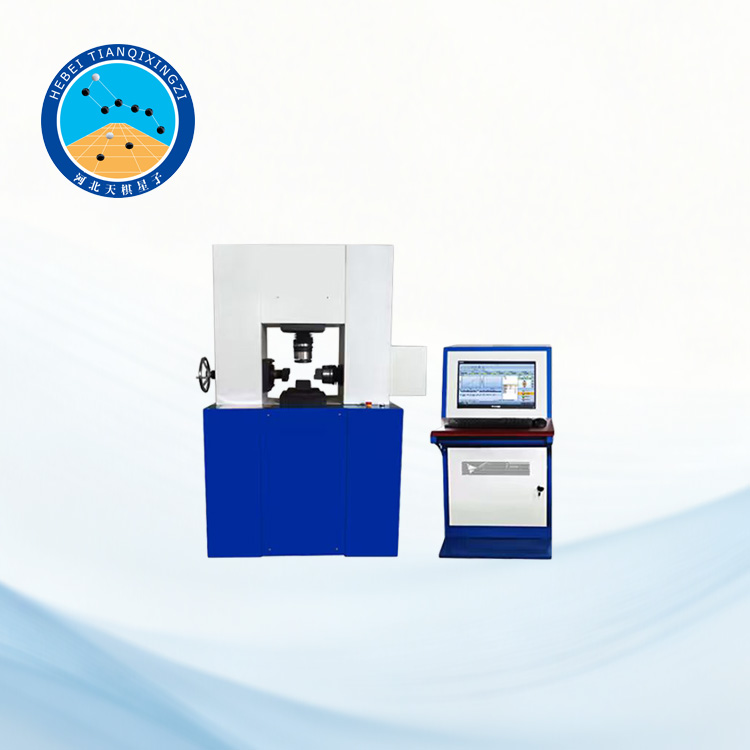

Máquina de Corte Directo de Hormigón con Servo Electrohidráulico

Modelo: TDYZ-C

I. Presentación del producto

Este probador de corte directo de concreto está desarrollado de acuerdo con las disposiciones de las normas industriales nacionales SL 352-2006 "Procedimientos de prueba para concreto hidráulico" y DL/T 5150-2017 "Procedimientos de prueba para concreto hidráulico".

Basado en productos existentes en el país y en el extranjero, esta máquina de prueba es una nueva generación de equipos de prueba de concreto desarrollados utilizando tecnología servo electrohidráulica de doble canal para carga de carga (también puede usar independientemente un canal para carga de carga vertical u horizontal para completar los requisitos de pruebas de carga uniaxial), tecnología de doble sensor, control de microcomputadora y tecnología de procesamiento de software. Se puede utilizar para pruebas de corte directo en superficies estructurales de roca (como superficies de juntas, capas internas, láminas internas, superficies de grietas, etc.), la roca misma y la superficie de unión entre concreto o mortero y roca, así como pruebas de resistencia al corte en la interfaz entre el hormigón y otros materiales.

La unidad de control de la máquina consta de una computadora y un sistema de control de bomba de aceite servo. Cuenta con un modo de control de circuito cerrado de doble ruta y doble canal para tensión (normal @ horizontal) y desplazamiento (normal @ horizontal). Durante la prueba, puede realizar pruebas de retención de carga de múltiples niveles y pruebas de corte de múltiples niveles. El sistema de prueba independiente y abierto, con la adición de equipo auxiliar, amplía aún más la versatilidad del equipo. Este instrumento presenta un diseño compacto y estéticamente agradable, mantenimiento simple y operación conveniente. Todo el proceso de prueba puede ser controlado automáticamente por una microcomputadora bajo WIN7 / 10. Es una invención original a nivel nacional y posee estándares nacionales avanzados. Es adecuado para su uso en conservación de agua y exploración hidroeléctrica (geológica), universidades y otras instituciones de investigación.

II.Parámetros técnicos

1. Modelo: TDYZ-500C TDYZ-1000C

2. Carga normal P: 20-500 kN, 40-1000 kN

3. Protección contra sobrecarga normal: 2 % sobre carga completa

4. Carrera de trabajo normal S: 0-100 mm

5. Carga lateral Q: 20-500 kN, 24-600 kN

6. Protección contra sobrecarga lateral: 2 % sobre carga completa

7. Carrera lateral de trabajo S: 0-150 mm

8. Espacio normal: ≤450 mm; Espacio lateral: ≤200 mm

9. Velocidad de corte V: 0,1-30 kN/s (ajustable)

10. Método de indicación de carga: Control por microordenador (pantalla)

11. Precisión de la indicación de carga: ±1 % Precisión de la medición del desplazamiento: ±1 %

12. Método de carga: Servocarga electrohidráulica de doble canal, control automático de bucle cerrado.

13. Dimensiones de la caja de corte: 150 x 150 x 150 mm (sección central: 50 x 100 mm).

14. Potencia del motor: 1,5 kW.

15. Voltaje de funcionamiento: 380 V/220 V.

16. Peso total: 2500 kg.

17. Dimensiones: 1100 x 702 x 1800 mm.
