Products Description
La máquina de ensayo de impacto de cemento con pantalla digital se utiliza para determinar la resistencia al impacto del mortero de cemento o de materiales a base de cemento en condiciones específicas. Es ideal para laboratorios de centros de investigación, unidades de control de calidad y empresas manufactureras. El equipo incorpora tecnología de pantalla digital y control electrónico, lo que garantiza un proceso de ensayo estable y datos intuitivos, evaluando eficazmente la durabilidad y la seguridad de los materiales bajo cargas de impacto.

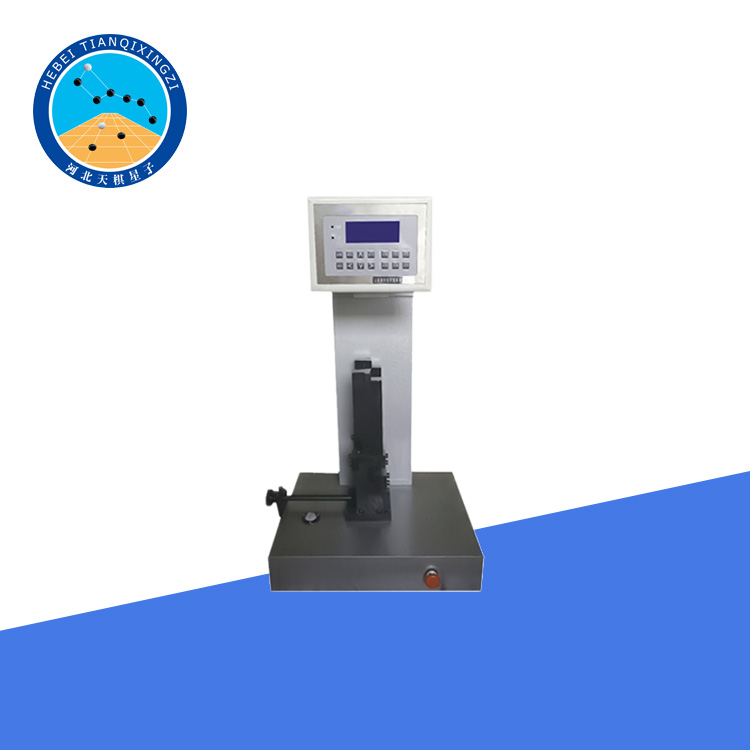

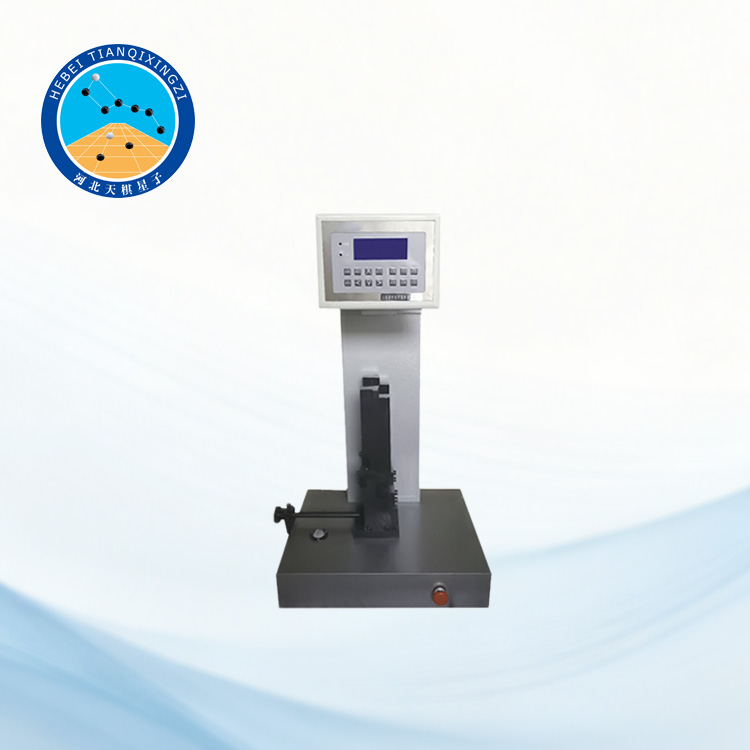

Máquina de Ensayo de Impacto de Cemento
Modelo: TDXJ-50D
I. Descripción general del producto
La máquina de prueba de impacto de cemento con pantalla digital está controlada por un microcontrolador y cuenta con una pantalla LCD para una fácil operación. El instrumento proporciona una interfaz hombre-máquina fácil de usar, alta precisión de medición y muestra automáticamente la energía del impacto. Calcula la resistencia al impacto de muestras individuales y la resistencia al impacto promedio de un conjunto completo de muestras automáticamente. El martillo se libera eléctricamente y toda la máquina está construida con un marco de acero rígido que ha sido aliviado de tensión para evitar la deformación con el tiempo.
La máquina de prueba de impacto de cemento con pantalla digital está diseñada de acuerdo con GB/T 15231 (Métodos de prueba para propiedades de cemento reforzado con fibra de vidrio) y es compatible con los estándares internacionales relevantes, incluidos ISO 679, EN 1170, EN 196-1 y ASTM C947 para probar materiales a base de cemento y GRC.
II.Parámetros técnicos
1. Energía del péndulo y valores de par
Energía del Péndulo | 1 J | 2 J | 4 J | 5 J | 7,5 J | 15 J | 25 J |
Par del Péndulo (Torque) | 0,5155 Nm | 1,0311 Nm | 2,0622 Nm | 2,5777 Nm | 3,8662 Nm | 7,7324 Nm | 12,8888 Nm |
2. Velocidad de impacto: 2,9 m/s 4,2 m/s.
3. Ángulo de preelevación del péndulo: 160°.
4. Distancia del eje del péndulo al centro de la muestra: 221 mm 470 mm.
5. Radio de la mordaza: 1 mm
6. Ángulo de inclinación de la cuchilla de soporte: 5°
7. Ángulo de incidencia de la cuchilla de soporte: 10°
8. Ángulo de la cuchilla de impacto: 21,2°
9. Radio de la cuchilla de impacto: 4 mm
10. Tipos de muestra, dimensiones y distancia entre apoyos
Tipo de Muestra | Longitud L (mm) | Ancho b (mm) | Espesor d (mm) | Luz de Apoyo (mm) |
1 | 80 ± 2 | 10 ± 0,5 | 4 ± 0,2 | 60 |
2 | 50 ± 1 | 6 ± 0,2 | 4 ± 0,2 | 40 |
3 | 120 ± 2 | 15 ± 0,5 | 10 ± 0,5 | 70 |
4 | 125 ± 2 | 13 ± 0,5 | 13 ± 0,5 | 95 |
5 | 120 ± 2 | 50 ± 0,5 | 10 ± 0,2 | 70 |
III.Mantenimiento y reparación
1. Si es necesario mover la máquina de ensayo, se debe retirar el péndulo para evitar daños en las piezas debido a la oscilación repetida.
2. Cuando no esté en uso, el péndulo debe cubrirse con aceite antioxidante y guardarse en la caja de accesorios.
3. No desmonte ni sustituya ninguna pieza del péndulo a menos que sea absolutamente necesario, ya que esto podría alterar el par y la distancia de impacto.
4. Antes de usar, compruebe que los tornillos de fijación del péndulo y su varilla estén bien fijados.
IV.Pasos de instalación:
1. Al desembalar y manipular la caja de embalaje, evite inclinaciones excesivas, golpes o vibraciones fuertes.
2. Antes de instalar la máquina de pruebas, limpie el aceite antioxidante aplicado durante el embalaje y elimine el polvo con un hilo de algodón. No desmonte las piezas innecesariamente mientras limpia.
3. El área alrededor del lugar de instalación de la máquina de pruebas debe estar libre de vibraciones y medios corrosivos.
4. La máquina de pruebas debe instalarse sobre una base sólida con una masa al menos 40 veces mayor que la del péndulo grande utilizado. La nivelación de la base debe ajustarse a 0,2/1000 y los orificios para los pernos de anclaje deben estar pretaladrados en la base.
