Este equipo se utiliza para determinar la resistencia al corte y las propiedades de adherencia entre capas de pavimento asfáltico. Mediante la simulación del esfuerzo cortante causado por las cargas de vehículos mediante un método de carga horizontal de empuje del suelo, se puede evaluar la adherencia entre capas, la capacidad antideslizante y el rendimiento general de la estructura del pavimento. Se utiliza ampliamente en el control de calidad de la construcción de carreteras, ensayos de materiales e investigación científica.

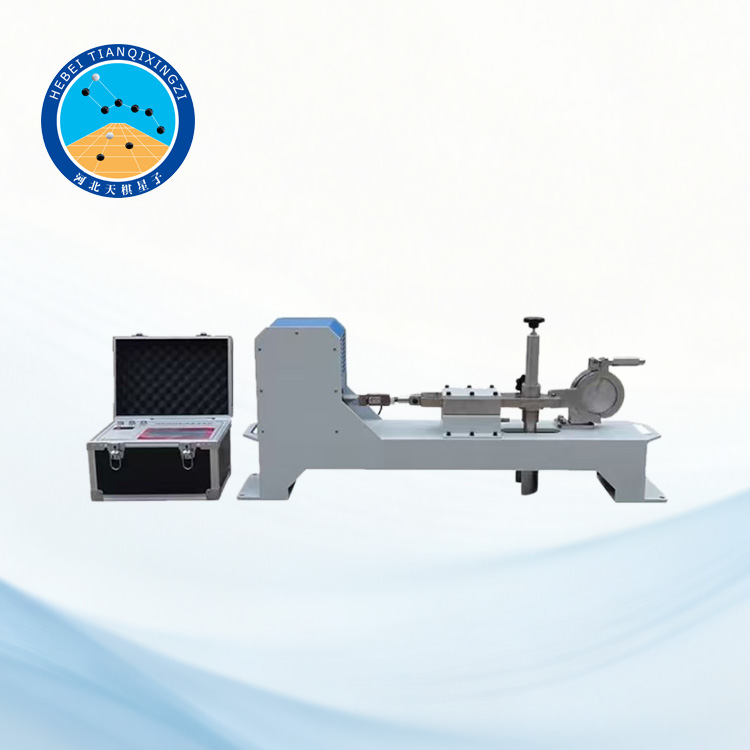

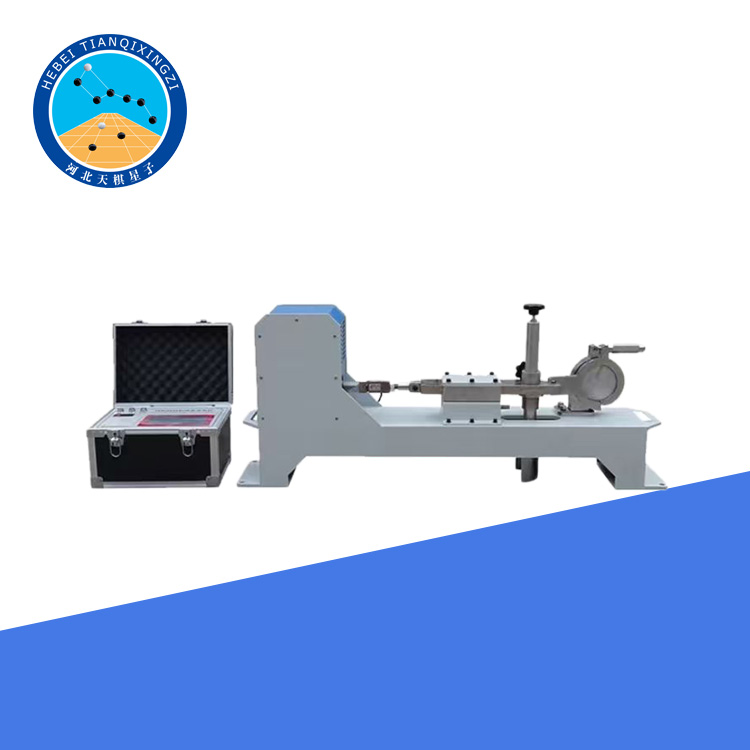

Probador de corte directo de capas de asfalto

Modelo: TDZJ-5

I. Presentación del producto

Este producto es adecuado para determinar y evaluar la resistencia al corte directo entre capas de tratamientos de superficie, capas de sellado, capas de adherencia, capas de imprimación y capas de impermeabilización y capas de asfalto, capas de hormigón de cemento, tableros de puentes y otros materiales diferentes.

Este instrumento puede determinar la resistencia al corte directo de la capa estructural-capa de unión-capa estructural. Desarrollado y fabricado utilizando tecnología de sensor de pantalla digital, adquiere automáticamente la fuerza de corte y el desplazamiento de deformación. La precisión de la fuerza de corte es de 0,01 kN. Muestra automáticamente el valor pico de la prueba, proporcionando lecturas más precisas e intuitivas.

II.Estructura y características

1. La unidad de adquisición de datos LCD adquiere, guarda y muestra automáticamente la fuerza de corte y el desplazamiento; imprime la carga, el desplazamiento y las curvas, y guarda 30 conjuntos de datos.

2. La velocidad de carga es uniforme y estable.

3. El disco de corte es fácil y rápido de instalar.

III. Parámetros técnicos

Resolución máxima de carga nominal: 50 kN 0,1 kN

Resolución del rango de desplazamiento: 1 mm-100 mm 0,01 mm

Distancia máxima de corte: 100 mm

Velocidad de carga de corte: 50 mm/min 1 mm/min

Frecuencia de muestreo de datos: Dinámica 100-5000 SPS

Alimentación: 220 V ± 10 % 50 Hz

Dimensiones: 1200 × 23 × 45 cm

Peso: 60 g
