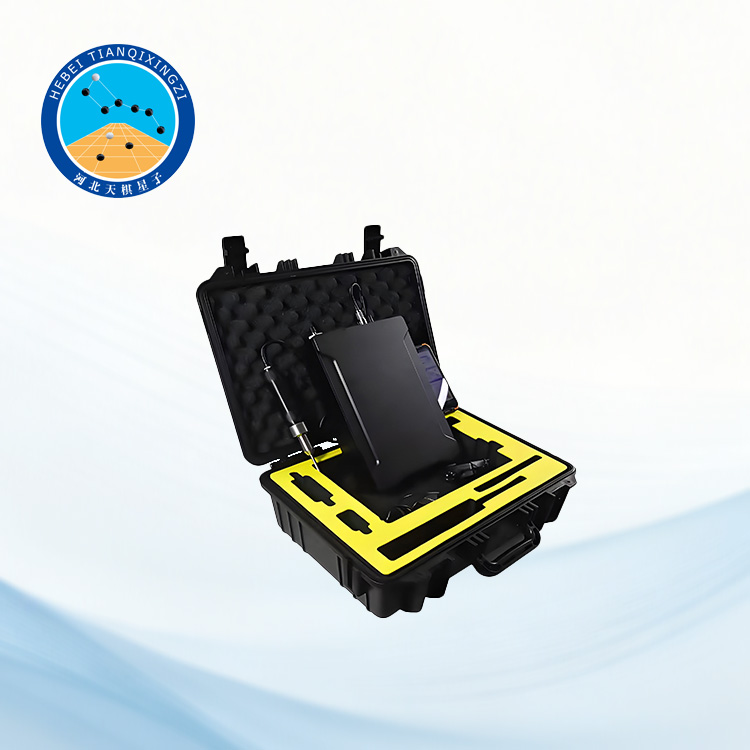

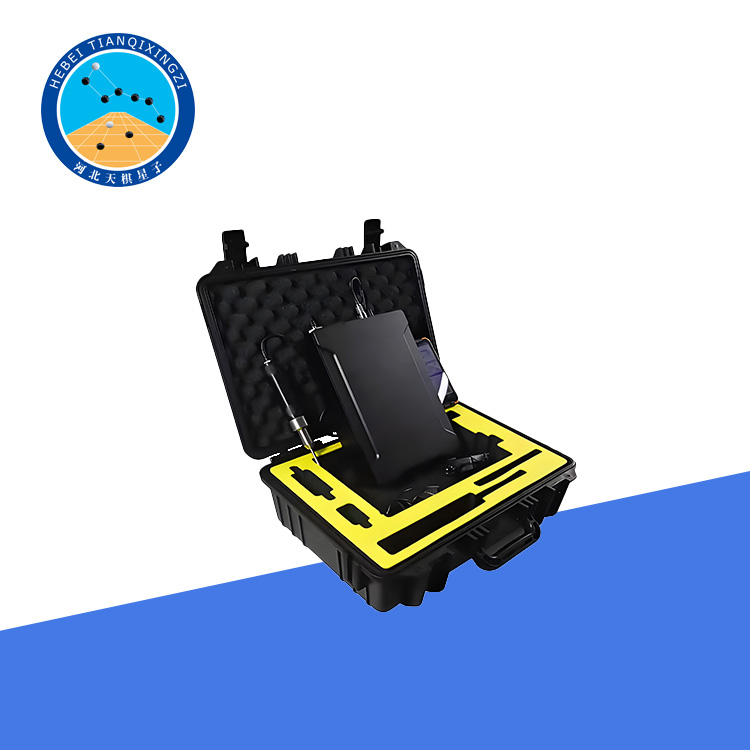

Detector de ionización de llama de hidrógeno en asfalto

Modelo: LQJHFAD-1

I. Presentación del producto

El detector de ionización de llama portátil (FID) LQJHFAD-1 es un instrumento de alta precisión diseñado específicamente para la detección de compuestos orgánicos volátiles (COV) y el análisis de los cuatro componentes del asfalto. Empleando tecnología de ionización de llama de hidrógeno, presenta una respuesta sub-segundo, alta sensibilidad, amplio rango lineal y fuerte capacidad anti-interferencia, lo que lo hace adecuado para pruebas rápidas de laboratorio y de campo. En particular, cumple con los estrictos requisitos de la Prueba de Asfalto de Cuatro Componentes T0634—2025 (método TLC/FID) en los "Procedimientos de Prueba para Asfalto y Mezclas Asfálticas en Ingeniería de Carreteras" (JTG 3410-2025) y ASTM D4124 "Método de Prueba Estándar para la Separación de Asfalto en Cuatro Fracciones (SARA)".

II. Principio de detección

Este instrumento se basa en la tecnología de detección de ionización de llama de hidrógeno: el hidrógeno y el aire se queman para formar una llama de alta temperatura (aproximadamente 2000 ℃). Cuando los compuestos orgánicos ingresan a la llama, experimentan ionización química a altas temperaturas, generando iones (como CH⁺) con una corriente varios órdenes de magnitud mayor que la línea de base. Estos iones se mueven direccionalmente bajo la influencia de un campo eléctrico de alto voltaje (típicamente + 200 ~ 300 V), formando una corriente de iones débil. Esta corriente de iones se convierte en una señal eléctrica proporcional a la concentración de la materia orgánica que ingresa a la llama mediante un amplificador de alta impedancia. Luego, el análisis cuantitativo se logra mediante el procesamiento de datos.

Características principales: Estructura simple, alta estabilidad (pequeña deriva de la línea de base), velocidad de respuesta rápida (segundos), alta precisión (desviación de lectura ≤ ± 3%) y amplio rango lineal (0 ~ 50000 ppm).

III.Especificaciones técnicas

Elemento: Valores de los parámetros

Capacidad del cilindro de hidrógeno: 100 ml (integrado)

Presión máxima de trabajo del hidrógeno: 20 MPa

Tiempo de uso del hidrógeno: ≥12 horas con carga completa

Tiempo de respuesta: ≤3,5 segundos

Límite de detección: 0,5 ppm (compuestos orgánicos típicos como el metano)

Rango de medición: 0-50 000 ppm

Precisión: ±3 % de la lectura

Grado de protección: IP65 (resistente al polvo y al agua, apto para exteriores)

Clasificación de protección contra explosiones: Ex d ib mbⅡC T4 Gb (compuesto a prueba de explosiones)

Potencia de funcionamiento: 7,4 V/0,6 A (batería de litio recargable)

Duración de la batería: ≥8 horas (funcionamiento continuo)

Peso de la unidad principal: 4,0 kg (incluida la batería y el cilindro de gas)

IV. Condiciones de funcionamiento

Temperatura ambiente: -10 ℃ a +45 ℃ (Para evitar la congelación del electrolito por bajas temperaturas o la estabilidad de los componentes electrónicos por altas temperaturas).

Humedad relativa: ≤85 % (sin condensación).

Alimentación: Batería de litio de 7,4 V/0,6 A (configuración estándar), compatible con carga (el voltaje de carga debe coincidir con el manual de instrucciones).

Entorno de instalación: Mantener alejado de fuentes de interferencia electromagnética intensa (como motores de alta potencia y equipos de radiofrecuencia) y evitar vibraciones fuertes.

V. Composición estructural

La unidad principal consta de las siguientes partes (dependiendo del producto):

Cuerpo del detector: Cámara de ionización de llama de hidrógeno integrada, electrodo colector de iones y circuito de amplificación de alto voltaje.

Sistema de gas: Cilindro de hidrógeno (100 ml/20 MPa), entrada de aire (aire comprimido externo o bomba de aire integrada) y válvula reguladora de flujo.

Módulo de alimentación: Batería de litio de 7,4 V e interfaz de carga.

Panel de control: Pantalla (indica el caudal, el valor de la señal y el estado), botones (configuración de parámetros, inicio/parada).

Carcasa antideflagrante: Estructura compuesta antideflagrante e intrínsecamente segura conforme a la norma GB 3836, con grado de protección IP65.

Interfaces: Puerto de conexión para varilla de cromatografía, puerto de entrada/salida de gas, puerto de carga.
